高頻微波技術已成為眾多先進領域的關鍵支撐,從5G通信的高速數據傳輸,到衛星通信的遠距離信號收發,從雷達系統的精準探測,到汽車自動駕駛的安全保障,高頻微波技術無處不在。而在這一系列前沿科技應用的背后,高頻微波電路如同精密的神經脈絡,連接并驅動著整個高頻微波系統的高效運行。

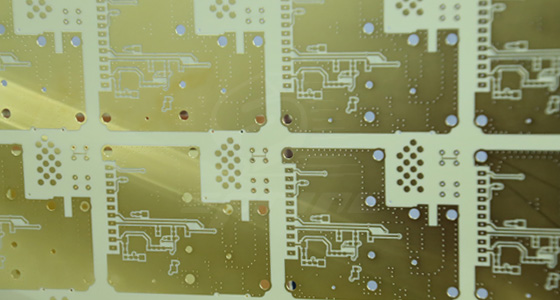

高頻微波電路板對材料的要求極為嚴苛,常用的基材包括PTFE、陶瓷填充的PTFE以及FR4等。這些材料具備低介電常數和低損耗因子的特性,這對于減少信號在傳輸過程中的損失和干擾至關重要。以PTFE為例,其介電常數通常在2.0-2.3之間,損耗因子在0.0009-0.002之間,能極大程度降低信號傳輸時的衰減,保證信號的完整性和準確性。在一些對信號傳輸質量要求極高的衛星通信設備中,PTFE材料制成的高頻微波電路板能有效減少信號在長距離傳輸過程中的損耗,確保地面站與衛星之間穩定、高效的通信。同時,為了進一步提升導電性能和信號傳輸速度,高頻微波電路板采用高純度、低電阻率的銅箔。高純度銅箔的使用,降低了電阻對信號的阻礙,使信號能夠以更快的速度在電路板上傳輸,滿足高頻信號快速處理的需求。
在高頻微波電路板的設計過程中,面臨著諸多復雜的技術挑戰。由于高頻信號的特性,對線路布局、阻抗匹配等方面有著極高的要求。線路布局需極為精密,高速信號線路要盡可能縮短長度,以減少信號傳輸過程中的衰減與延遲。例如,在5G基站的高頻微波電路板設計中,信號傳輸頻率高達數GHz,線路長度的微小變化都可能對信號質量產生顯著影響。因此,設計師們會通過精確的計算和模擬,優化線路走向,確保信號在最短的路徑上傳輸。阻抗匹配也是設計中的關鍵環節,若阻抗不匹配,信號在傳輸過程中會發生反射,導致信號失真和傳輸效率降低。為了實現良好的阻抗匹配,設計師需要精確控制導線的寬度、厚度和間距。通過先進的設計軟件和精密的制造工藝,將導線寬度和厚度控制在極小的公差范圍內,同時合理設置導線間距,減少信號之間的串擾,保證信號的穩定傳輸。此外,電磁兼容性設計也不容忽視,設計師需要預測電路布局中的電磁場影響,并通過合理的布局和屏蔽措施來減少干擾,確保高頻微波電路板在復雜的電磁環境中能夠正常工作。
高頻微波電路板的制造工藝堪稱精密復雜,每一個環節都關乎著電路板的最終性能和質量。層壓工藝是制作多層高頻板的關鍵步驟,在這一過程中,必須確保各層的精確對齊,避免層間偏差影響電路性能。高精度的層壓設備和先進的對準技術被廣泛應用,通過精確控制壓力和溫度,使各層緊密結合,不產生氣泡或分層現象。例如,一些高端制造企業采用的真空層壓技術,能夠在層壓過程中排除空氣,使層間結合更加緊密,提高電路板的整體性能。線路制作與蝕刻同樣要求極高的精度,為了確保阻抗匹配并最小化信號損失,導線的寬度、厚度和間距必須精確控制。紫外線光刻技術在這一環節發揮著重要作用,它能夠實現高精度的線路制作,提升線路精度和一致性,優化信號的傳輸。鉆孔與鍍銅工藝也不容小覷,高頻板上的孔需要更高的位置精度和更小的公差,鍍銅過程要保證孔壁均勻且光滑,減少信號反射和串擾。先進的電鍍處理技術則用于增強線路的導電性能和抗腐蝕性,延長電路板的使用壽命。在表面處理方面,高質量的金或銀電鍍工藝被采用,防止線路氧化并提供良好的電氣接觸;同時,在銅層上涂覆阻焊層,保護銅層不受污染和腐蝕,確保電路板在各種環境下都能穩定運行。
為了保證高頻微波電路板的質量和性能,嚴格的測試與品質控制流程貫穿整個生產過程。時域反射計用于測量阻抗和信號完整性等參數,通過發射脈沖信號并分析反射信號,能夠快速檢測出線路中的阻抗不匹配、斷路、短路等問題。網絡分析儀則專注于測試高頻信號的傳輸特性,如信號的增益、相位等,確保電路板在高頻工作狀態下的性能符合設計要求。飛針測試、光學檢測和功能檢測等多種手段相結合,對每一塊完成的高頻微波電路板進行全面檢測,確保沒有任何缺陷。在生產過程中,還會定期檢查各項參數,如蝕刻精度、層壓品質等,確保每一步都符合嚴格的工藝要求。通過這種全方位、多層次的檢測體系,高頻微波電路板的質量得到了可靠保障,為其在各種高端應用領域的穩定運行奠定了堅實基礎。
高頻微波電路板作為現代科技發展的重要基石,正隨著科技的進步不斷演進。其在材料選擇、設計理念、制造工藝和檢測手段等方面的持續創新,將進一步推動5G通信、衛星導航、雷達探測、汽車電子等眾多前沿領域的發展,為人類社會的進步帶來更多可能。
