從輕薄便攜的智能手機，到功能強大的筆記本電腦，再到智能先進的汽車電子系統，這些設備的核心PCB也在不斷進化以滿足更高的要求。其中，HDI技術成為了推動PCB發展的關鍵力量，那么HDI究竟是什么意思呢？

HDI概念理解

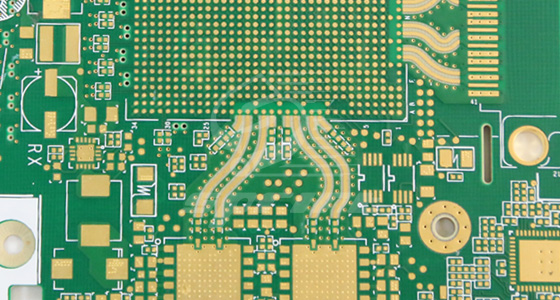

HDI是高密度互連技術,它是一種應用于PCB生產制造的先進技術，所制造出的HDI板具有線路分布密度高的顯著特點。簡單來說，HDI技術打破了傳統PCB布線與孔結構的限制，使電路板能夠在有限的空間內實現更多的電路連接，極大地提升了電子設備的集成度。

HDI的技術特點

微盲埋孔技術

HDI板的標志性特征便是使用了微盲埋孔技術。傳統的PCB板通過通孔連接不同的銅層，而HDI板的內部不同層銅層之間則主要依靠微盲孔和埋盲孔來實現互連。所謂微盲孔，是指那些只連接表面層與內層某一層的小孔，其直徑通常小于150um；埋盲孔則是連接內層不同層之間的孔，在PCB表面無法直接看到。通過這些微小且精密的孔結構，HDI板實現了信號在多層線路間的高效傳輸，大大提高了布線密度。例如，在智能手機的主板中，HDI板的微盲埋孔技術使得眾多芯片能夠緊密排列，在有限的空間內實現復雜的電路功能。

高密度布線

借助微盲埋孔技術，HDI板能夠實現高密度的布線。其線寬和線距可以做到非常精細，一般線寬能達到3-4mil，線距也在類似的微小尺度。這意味著在相同面積的電路板上，HDI板可以布置更多的線路，從而為更多的電子元件提供連接點。相比傳統PCB板，HDI板在單位面積內能夠承載數倍甚至數十倍的電路連接，為電子設備的小型化和功能集成提供了可能。以筆記本電腦的主板為例，HDI板的應用使得主板尺寸得以縮小，同時還能容納更多高性能的處理器、內存芯片等元件，提升了電腦的整體性能。

HDI的應用領域

消費電子領域

HDI技術在消費電子領域應用極為廣泛，其中以手機的應用最為典型。隨著智能手機功能的不斷豐富，如高像素攝像頭、5G通信模塊、高性能處理器等的加入，對主板空間和性能的要求越來越高。HDI板憑借其高密度互連的特性，能夠在狹小的手機空間內，實現眾多元件的緊密布局和高效連接，保障手機的各項功能穩定運行。此外，在平板電腦、數碼相機、MP3/MP4播放器、筆記本電腦等消費電子產品中，HDI板也得到了大量應用，幫助這些產品實現更小的尺寸、更輕薄的外觀以及更高的性能。

汽車電子領域

隨著汽車向智能化和電動化方向發展，汽車電子系統變得越來越復雜。車載信息娛樂系統需要處理高清視頻、導航數據等大量信息；自動駕駛技術更是依賴眾多傳感器、控制器之間的高速數據傳輸。HDI板在這些汽車電子設備中發揮著重要作用，它能夠滿足汽車電子對電路板可靠性、穩定性以及高密度布線的要求。例如，汽車的自動駕駛控制單元中，HDI板將各種傳感器（如攝像頭傳感器、雷達傳感器等）與中央處理器連接起來，確保傳感器數據能夠快速、準確地傳輸到處理器進行分析和決策，從而保障自動駕駛的安全性和準確性。

醫療設備領域

醫療設備對精度和可靠性要求極高，HDI技術也在該領域得到了廣泛應用。在醫療成像設備（如核磁共振成像儀、CT掃描儀等）中，HDI板能夠實現大量精密電子元件的高密度集成，保證設備對人體內部結構進行高分辨率成像。在醫療監護儀中，HDI板將各種傳感器與數據處理單元連接起來，實時準確地監測患者的生命體征數據。HDI板的應用使得醫療設備在體積縮小的同時，性能和可靠性得到了顯著提升，為醫療診斷和治療提供了更有力的支持。

航空航天領域

在航空航天領域，電子設備需要具備高性能、高可靠性以及輕量化的特點。HDI板由于其高密度互連和多層結構的優勢，能夠在有限的空間內實現復雜的電路功能，同時減輕設備的重量。例如，在飛機的導航系統、通信設備等關鍵電子設備中，HDI板都被廣泛應用。它不僅提高了這些設備的性能和可靠性，還滿足了航空航天對小型化、輕量化的嚴格要求。

綜上所述，HDI作為一種先進的PCB制造技術，以其高密度互連的特點，在現代電子設備中發揮著至關重要的作用。在技術的不斷創新和發展下，HDI技術將在更多領域得到應用，并持續推動電子設備向小型化、高性能化方向邁進。
