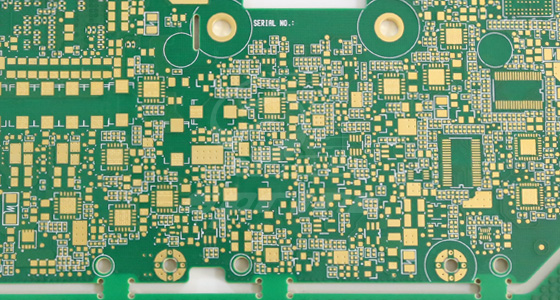

在PCB制造中，電路板上的銅箔容易受到氧化影響，這會嚴重降低焊接質量。PCB板的生產廠家可以通過表面處理，防止銅箔氧化，從而保證優良的可焊性和相應的電氣性能。ENIG（沉金）和ENEPIG（沉鎳鈀金）作為一種表面處理方式，不僅能夠滿足PCB市場的技術要求，而且還可以做無鉛焊錫，具有較大的發展?jié)摿Α?/span>

為了克服沉金的主要弱點——黑鎳，沉鎳鈀金作為沉金的升級版本應運而生。PCB板的生產廠家通過在電鍍鎳和沉金之間添加鈀層，隔絕沉金藥水對鎳層的攻擊，其厚度通常在0.05μm至0.1μm的范圍內。鈀層起到了阻止沉金技術對鎳層腐蝕的作用。因此，沉鎳鈀金能夠克服沉金存在的黑鎳缺陷。此外，沉鎳鈀金具有高度可靠的金屬絲焊接（bonding）能力、出色的多次回流焊接能力，并含有開關接觸面，使其能夠同時滿足高密度和多表面封裝PCB的嚴格要求。基于這些優勢，沉鎳鈀金也被稱為通用表面處理。

沉金的優點：

? 工藝機制簡單

? 表面平整

? 良好的耐氧化性

? 優秀的電氣性能

? 高溫抗性

? 良好的熱擴散性

? 保質期長

? 無趨膚效應

? 適用于未經處理的接觸表面

? 無鉛

沉鎳鈀金的優點：

? 具有出色的多次回流周期

? 能夠確保良好的焊接性能

? 具有高度可靠的bonding能力

? 具有作為關鍵接觸面的表面

? 與Sn-Ag-Cu焊料具有高兼容性

? 適用于多種封裝，尤其適用于具有多種封裝類型的PCB

? 無黑鎳現象

沉鎳鈀金技術是基于沉金技術發展而來的，通過添加鈀層使其性能得到了極大改善。原因如下：

a. 鈀層具有致密的膜結構完全覆蓋在鎳層上，鈀層中的磷含量低于鎳層中的普通含量，因此避免了黑鎳的生成條件，黑鎳可能性消失。

b. 鈀的熔點為1,554°C，比金的熔點（1,063°C）高。因此，鈀在高溫下的熔化速度相對較慢，有足夠的時間生成抵抗層以保護鎳層。

c. 鈀比金硬度更高，提高了焊接的可靠性、金屬絲焊接（bonding）能力和抗摩擦性。

d. 錫鈀合金具有最強的防腐蝕能力，能夠阻止由原電池腐蝕引起的逐漸腐蝕，從而延長使用壽命。

e. 使用鈀可以減少金層的厚度，與沉金相比成本降低了60%。

沉金的缺點：

? 受電鍍條件和整個過程控制的影響

? 受電鍍鎳和金屬的厚度影響

? 電鍍受電鍍槽中金屬面積大小的影響

? 相對較低的潤濕性

? 容易導致黑鎳現象

? 嚴重降低焊點可靠性

沉鎳鈀金的缺點：

? 由于鈀層太厚，焊接性能降低

? 濕潤速度較慢

? 成本較高

根據沉金和沉鎳鈀金的優缺點，在優先考慮可靠性時，PCB板的生產廠家自然會選擇沉鎳鈀金作為更好的解決方案。然而，沉鎳鈀金也確實需要花費更多的成本。

黑鎳現象是隨著沉金的出現而誕生的。在沉金的金屬沉金過程中，由于操作不當，容易導致鎳腐蝕，進而產生黑鎳。過度的鎳腐蝕會大大降低焊接的潤濕性和粘結性能，焊料在與腐蝕的鎳表面結合時將不得不承受更大的應力。最終，焊錫與鎳生成的黑鎳表面之間的接觸層將斷裂，這也被稱為黑盤效應。

黑盤的產生機理非常復雜，它發生在鎳與金的交接面，直接表現為鎳過度氧化。沉金金厚超過5U，會使焊點脆化，影響可靠性。此外，在鎳和金（焊接之前）的接觸處以及焊錫和鎳（焊接后）的接觸處會形成富磷鎳層。這實際上是一種自然現象，與黑鎳無關。

黑鎳的主要原因有兩個方面。首先，技術實施過程中的控制不佳，晶體顆粒生長不均勻，并在晶體顆粒之間產生大量裂縫，形成質量較低的鎳薄膜。其次，實施金屬沉金需要較長時間，鎳表面容易產生腐蝕，裂縫隨之產生。

要成功解決黑鎳問題，可以采取三項措施：

措施1：控制電鍍鎳溶液的pH值。

措施2：分析電鍍鎳溶液的穩定劑含量。

措施3：在沉金過程中阻止鎳表面的腐蝕。

至于柔性PCB的表面處理，如果當前的沉金直接應用于柔性電路板，由于基板彎曲，鎳薄膜會產生裂縫，進而導致底層銅產生裂縫。為了與柔性板的表面處理需求相適應，新開發的電鍍鎳技術能夠產生具有柱狀結構的鎳膜。只有在基板彎曲時才會在表面形成微小裂縫，裂縫不會傳播到底層銅中。

沉金和沉鎳鈀金的應用領域根據其獨特的優勢不同。沉金適用于無鉛焊接、SMT（表面貼裝技術）、BGA（球柵陣列）封裝等。沉金能夠服務的行業和產品包括數據/電信、高端消費品、航空航天、軍事、高性能設備和醫療行業。此外，由于其高可靠性，沉金特別適用于柔性市場。

沉鎳鈀金能夠滿足更嚴格的要求，包括多種類型的封裝，如THT（通孔技術）、SMT、BGA、 bonding、壓合等。更好的是，沉鎳鈀金還適用于具有不同封裝技術的PCB。因此，沉鎳鈀金能夠服務的應用領域包括航空航天、軍事、高性能設備和醫療行業，這些行業對密度和可靠性要求更高。

作為PCB制造過程中的一個重要步驟，表面處理的高質量肯定決定了電路板的高質量。它不僅能夠保護電路板的導線，還能夠提高焊接性能、耐腐蝕性和可靠性。然而，不同的表面處理方法有著各自的優勢和劣勢。例如，有些方法可能會增加制造成本，而另一些可能會降低產品的可靠性。因此，PCB板的生產廠家必須深入了解每種表面處理方法的特點，以確保表面處理能夠滿足電路板和最終產品的要求。
