高頻混壓板在性能上具有高頻信號傳輸穩定、低損耗、低干擾等特點，廣泛應用于通信基站、雷達系統、衛星導航等領域。然而，高頻混壓板的制造工藝復雜，信號完整性測試成為確保其性能的關鍵環節。下面將以深圳的PCB制造商為例，深入探討高頻混壓板的信號測試技術及其重要性。

一、高頻混壓板的基本概念

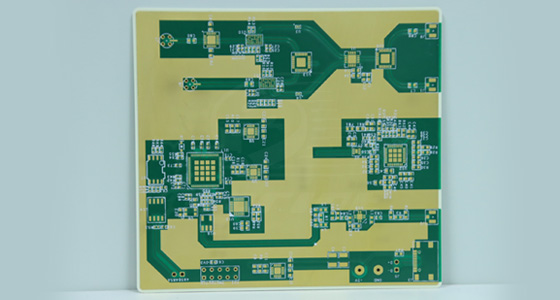

高頻混壓板是一種特殊的PCB板材，其特點是將不同介電常數（Dk）和損耗因子（Df）的材料混合使用，以滿足高頻信號傳輸的需求。常見的材料包括聚四氟乙烯（PTFE）、陶瓷填充材料、FR-4等。通過合理的設計和材料搭配，高頻混壓板能夠在高頻環境下實現低損耗、低串擾和良好的阻抗匹配。

二、高頻混壓板信號測試的必要性

在高頻領域，信號的完整性（Signal Integrity, SI）是衡量電路板性能的核心指標。高頻混壓板由于其材料和結構的復雜性，信號傳輸過程中容易受到以下因素的影響：

介質損耗：材料的損耗因子（Df）會導致信號能量的衰減。

阻抗不匹配：線路設計不當或材料特性不一致會導致阻抗失配，進而引起信號反射和串擾。

電磁干擾（EMI）：高頻信號容易產生電磁輻射，影響周圍電路的正常工作。

熱效應：高頻信號傳輸過程中會產生熱量，影響電路板的穩定性和可靠性。

因此，對高頻混壓板進行信號測試是確保其性能的關鍵步驟。

三、高頻混壓板信號測試的內容

高頻混壓板的信號測試主要包括以下幾個方面：

S參數測試

S參數（Scattering Parameters）是衡量高頻電路性能的重要指標，能夠反映信號的反射、傳輸和串擾情況。通過矢量網絡分析儀（VNA）對PCB的S參數進行測量，可以評估電路板的阻抗匹配、插損（Insertion Loss）和回損（Return Loss）等性能。

時域反射（TDR）測試

TDR測試通過向電路板發送階躍信號，觀察信號的反射情況，從而判斷線路的阻抗分布和缺陷位置。TDR測試能夠直觀地反映高頻混壓板的阻抗匹配情況，幫助設計人員優化線路設計。

眼圖測試

眼圖測試是評估高速數字信號質量的重要手段。通過眼圖分析，可以判斷信號的抖動、噪聲和幅值衰減情況，確保信號的傳輸質量。

電磁兼容性（EMC）測試

EMC測試用于評估高頻混壓板的電磁輻射和抗干擾能力。通過屏蔽室和頻譜分析儀，測試電路板的輻射強度和抗干擾性能，確保其符合相關標準（如CISPR 22、FCC Part 15等）。

熱性能測試

高頻信號傳輸過程中會產生熱量，影響電路板的可靠性。通過熱成像儀等設備，測試電路板的熱分布情況，評估其散熱性能。

四、深圳PCB制造商的技術優勢

作為中國電子制造業的核心城市，深圳匯聚了眾多優秀的PCB制造商，在高頻混壓板領域具有顯著的技術優勢：

先進的測試設備

深圳的PCB制造商普遍配備了國際領先的測試設備，如安捷倫（Keysight）的矢量網絡分析儀、泰克的TDR測試儀、德國羅德與施瓦茨（R&S）的EMC測試系統等，能夠對高頻混壓板進行全面、精確的信號測試。

專業的技術團隊

深圳的PCB制造商擁有經驗豐富的高頻電路設計與測試團隊，能夠為客戶提供從設計、仿真到測試的全流程服務。通過電磁仿真軟件（如HFSS、ADS等），設計人員可以在生產前對電路板進行仿真優化，減少測試中出現的問題。

嚴格的測試流程

深圳的PCB制造商通常建立了完善的測試流程，從原材料入庫到成品出廠，每個環節都進行嚴格的測試和檢驗。通過全流程質量控制，確保高頻混壓板的高良率和穩定性能。

定制化服務

針對不同客戶的需求，深圳的PCB制造商能夠提供定制化的測試方案。例如，針對5G基站的高頻混壓板，可以提供更高的頻率范圍（如6GHz以上）和更嚴格的阻抗控制要求。

總之，深圳的PCB制造商在高頻混壓板領域展現了強大的技術實力和創新能力。通過先進的測試設備、專業的技術團隊和嚴格的測試流程，深圳的制造商能夠為客戶提供高性能、高可靠性的高頻混壓板產品。
