電子設備已深度融入生活的每一處角落，從口袋里的智能手機，到家中的智能家電，再到工作中的高效電腦，人們對其性能的期待也在不斷攀升。而在這一需求的背后，深圳作為全球電子產業的關鍵樞紐，眾多 PCB 廠家正肩負重任。印刷電路板，作為電子設備的 “神經中樞”，連接著各個電子元件，決定了設備的穩定性與性能表現。其中，多層板技術更是成為了深圳PCB廠家在這場性能角逐中的關鍵 “武器”，它不僅是技術的革新，更是推動電子設備邁向更高性能時代的關鍵力量。接下來，深入探尋深圳PCB廠家如何憑借多層板技術，為電子設備性能的提升開辟新的路徑。

多層板技術的原理與基礎

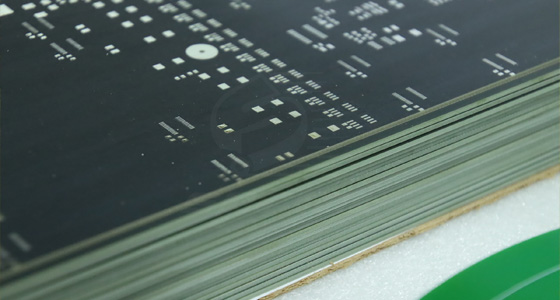

多層板，是在單層板和雙面板基礎上發展而來，通過將多個導電層和絕緣層交替壓合制成。一般來說，包含外層的信號層、中間的電源層和接地層。其核心原理在于利用這些不同功能的層，實現信號的高效傳輸、電源的穩定分配以及電磁干擾的有效控制 。以四層板為例，通常是兩個信號層夾著一個電源層和一個接地層，這種結構極大地優化了信號傳輸路徑，減少了信號的衰減和失真。

提升信號傳輸性能

縮短信號傳輸路徑：在復雜的電子設備中，電子元件眾多，信號傳輸路徑復雜。深圳PCB廠家利用多層板技術，能夠在有限的空間內合理規劃線路，縮短信號傳輸距離。比如在手機主板中，通過多層板將處理器、內存、射頻模塊等關鍵元件的連接線路進行優化，使信號傳輸時間大幅縮短，提升了數據處理速度和通信效率。

減少信號干擾：多層板中的電源層和接地層可以有效屏蔽信號層之間的電磁干擾。當不同信號在相鄰層傳輸時，接地層能夠吸收和分散干擾信號，電源層則為信號傳輸提供穩定的電源環境，避免因電源波動導致的信號失真。在高速數據傳輸的固態硬盤（SSD）中，多層板技術使得數據讀寫信號能夠穩定傳輸，保證了數據的快速準確讀寫。

優化電源管理

穩定電源分配：電子設備中的各個元件對電源的需求不同，多層板中的電源層能夠將電源均勻地分配到各個元件。深圳PCB廠家在設計多層板時，會根據元件的功耗和電源需求，合理規劃電源層的布線和銅箔厚度。在電腦主板中，通過多層板的電源層，能夠為 CPU、顯卡等大功率元件提供穩定的電源，確保它們在高負載運行時的穩定性。

降低電源噪聲：電源層和接地層的配合可以有效降低電源噪聲。當電流在電源層傳輸時，接地層能夠提供一個低阻抗的回流路徑，減少電流回流產生的噪聲。在音頻設備中，多層板技術能夠降低電源噪聲對音頻信號的干擾，提升音質效果。

實現小型化與高密度集成

減小 PCB 尺寸：多層板技術允許在有限的空間內布置更多的線路和元件，從而減小了 PCB 的尺寸。深圳PCB廠家通過采用多層板技術，成功地將電子設備的主板尺寸縮小。在智能手表等可穿戴設備中，多層板使得復雜的電路系統能夠集成在小巧的表盤內，滿足了設備小型化的需求。

提高元件集成度：多層板能夠實現更高密度的元件集成，讓更多的功能元件集中在一塊 PCB 上。在無人機的飛控系統中，多層板將飛行控制芯片、傳感器、通信模塊等眾多元件緊密集成，提高了系統的集成度和可靠性。

面臨的挑戰與應對措施

技術難度與成本：多層板的制造工藝復雜，對設備和技術要求高，導致成本上升。深圳PCB廠家通過不斷引進先進的生產設備，如高精度的激光鉆孔設備、自動化的壓合設備等，提高生產效率，降低成本。同時，加強與科研機構的合作，研發新的制造工藝，如半加成法（SAP）等，提升多層板的制造精度和質量。

散熱問題：隨著多層板集成度的提高，散熱成為一個關鍵問題。廠家采用特殊的散熱材料和設計，如在多層板中加入散熱銅箔、采用散熱孔等方式，提高散熱效率。在高性能顯卡中，通過多層板的散熱設計，能夠有效地將 GPU 產生的熱量散發出去，保證顯卡的穩定運行。

深圳PCB廠家憑借多層板技術，在提升電子設備性能方面發揮著至關重要的作用。通過不斷創新和技術升級，克服面臨的挑戰，將繼續推動電子設備向高性能、小型化、智能化方向發展。
