PCB鑼板是將原始的PCB工作板轉化為符合特定規格成品板的關鍵環節。PCB鑼板這一工序，簡單來說，就是利用數控鑼機，依據預先設定的程序，使用旋轉的刀具對PCB板進行精確切割、鉆孔等加工操作，從而將PCB板裁剪成設計所要求的形狀，并完成各類安裝孔、定位孔等的制作。

PCB鑼板的工藝流程詳解

制作鑼帶：這是PCB鑼板的起始且關鍵步驟。工程師需要根據客戶提供的PCB設計原稿以及相關生產資料的要求，運用專業的CAM軟件，生成精確的鑼板程序，也就是我們所說的鑼帶。鑼帶中詳細記錄了鑼機在加工過程中的各項參數，包括刀具的路徑、轉速、進給速度，以及切割深度等關鍵信息。制作完成后的鑼帶會被聯機傳輸至鑼機控制系統中，在實際生產時，操作人員可直接根據工單名稱或型號，便捷地調用對應的鑼板程序，確保加工過程的準確性與一致性。例如，在一款手機主板的PCB鑼板加工中，工程師依據主板的復雜外形設計，精心編制鑼帶，精確規劃刀具路徑，以確保后續加工能夠完美呈現主板的設計形狀。

準備工作與板材疊放：在正式進行鑼板操作前，需要做好一系列準備工作。首先，要在電木板上精準打好定位銷釘，這些定位銷釘如同坐標原點，為后續PCB板的疊放與加工提供了精確的定位基準。然后，根據PCB板的厚度不同，將PCB工作板按照一定數量進行疊放。不同厚度的PCB板，其疊放數量有所差異，這是為了在保證加工精度的同時，提高生產效率。一般來說，較薄的PCB板可以適當多疊放一些，而較厚的PCB板疊放數量則相對較少。例如，對于厚度為1.0mm的PCB板，可能每疊放置10-15片；而對于厚度為2.0mm的PCB板，每疊放置5-8片較為合適。在實際操作中，還需注意板材疊放的平整度，避免因板材疊放不整齊而影響加工精度。

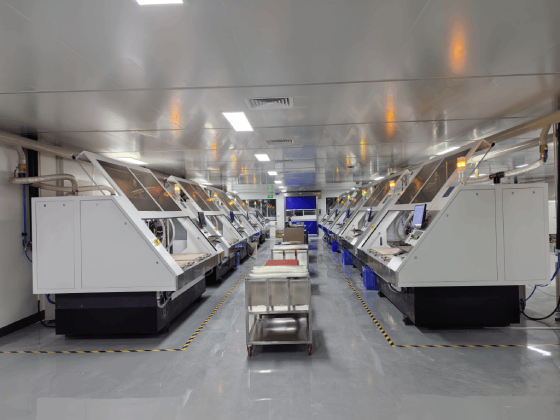

鑼板加工：當準備工作就緒后，將疊放好的PCB板放置于鑼機工作臺上，啟動鑼機。鑼機的核心部件是高速旋轉的刀具，其轉速通常可達每分鐘數萬轉甚至更高。在加工過程中，刀具會按照鑼帶預先設定的路徑，對PCB板進行切割與鉆孔等操作。在切割復雜形狀的PCB板邊緣時，刀具需要精準地沿著曲線軌跡移動，確保切割出的邊緣光滑、尺寸精準；在進行鉆孔操作時，要嚴格控制鉆孔的深度與位置精度，以滿足后續電子元器件安裝的要求。例如，在加工一塊具有異形邊緣和眾多高精度安裝孔的工業控制板時，鑼機通過精準執行鑼帶程序，能夠高效、準確地完成加工任務，保證每一個安裝孔的位置誤差控制在極小范圍內。在加工過程中，操作人員需要密切關注鑼機的運行狀態，定期檢查刀具的磨損情況，及時更換磨損嚴重的刀具，以確保加工質量的穩定性。

清洗與質量檢測：完成鑼板加工后，PCB板表面及周圍會殘留大量的粉塵，這些粉塵主要是由切割過程中產生的銅屑、絕緣材料碎屑等組成。若不及時清除，可能會對后續的電子元器件安裝以及電路板的電氣性能產生不良影響。因此，需要對鑼完板的PCB進行清洗處理。通常采用專門的清洗設備，如超聲波清洗機或噴淋清洗線，將PCB板置于清洗液中，通過超聲波振動或高壓噴淋的方式，徹底清除板面的粉塵。清洗線一般還配備有烘干段，能夠在清洗后迅速將PCB板烘干，避免水分殘留。在清洗完成后，還需對PCB板進行嚴格的質量檢測。主要檢測項目包括成型后的尺寸精度，通常會使用二次元或三次元測量儀對PCB板的關鍵尺寸進行測量，確保其符合設計要求；同時，要對PCB板的外觀進行仔細檢查，查看是否存在毛刺、白點、劃傷等缺陷。對于外觀缺陷，一般會通過人工目檢或借助光學檢測設備進行100%的檢驗，以保證產品質量。

PCB鑼板工藝的優勢

高度靈活的定制化能力：PCB鑼板能夠根據不同的設計需求，加工出各種形狀復雜、尺寸多樣的PCB板。無論是具有異形邊緣的小型電路板，還是需要大量特殊安裝孔的大型主板，鑼板工藝都能輕松應對。這種高度靈活的定制化能力，使得PCB板能夠完美適配各種不同類型電子設備的內部結構設計，滿足多樣化的市場需求。

較高的加工精度：隨著數控技術和刀具制造技術的不斷發展，PCB鑼板能夠實現非常高的加工精度。在現代先進的鑼機設備中，刀具的定位精度可以達到微米級別，這為制作高精度的安裝孔、精細的線路邊緣以及復雜的異形輪廓提供了有力保障。例如，在高端芯片封裝基板的加工中，鑼板精度直接影響到芯片與基板之間的電氣連接質量，高精度的鑼板工藝能夠有效提高芯片封裝的可靠性和性能。

適用于多種板材：PCB鑼板工藝適用于多種類型的PCB板材，包括常見的FR-4、CEM-1等剛性板材，以及一些特殊的金屬基板材和柔性電路板材料。這使得在不同應用場景下，根據對PCB板電氣性能、機械性能和散熱性能等方面的要求，可以選擇合適的板材進行加工，進一步拓展了PCB板的應用范圍。

PCB鑼板作為PCB制造過程中的關鍵工序，對PCB板的最終質量和性能起著決定性作用。通過持續優化工藝流程、提高加工精度、解決刀具磨損和粉塵污染等問題，以及實現加工效率與成本的平衡，PCB鑼板工藝將在電子制造領域繼續發揮重要作用，推動電子設備向更高性能、更小體積、更可靠的方向發展。
