高度發達的電子科技領域，多層 PCB 電路板為各種復雜的電子設備提供了穩定且高效的電氣連接和物理支撐。而在多層 PCB 電路板的制作工藝中，盲埋孔工藝是一個備受關注的環節。那么，多層 PCB 電路板盲埋孔工藝是 PCB 電路板制作必須的嗎？這需要我們從多個方面來深入探討。

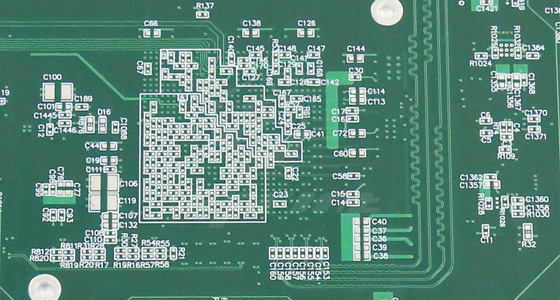

一、多層 PCB 電路板盲埋孔工藝簡介

盲孔是指將 PCB 電路板內層線路與外層線路連接起來，但是孔的一端是在 PCB 電路板的表面，另一端則終止在內層線路上，也就是沒有貫穿整個 PCB 電路板。埋孔則是連接 PCB 電路板內部不同層的線路，完全被掩埋在 PCB 電路板內部，從 PCB 電路板表面是看不到的。盲埋孔工藝就是實現這些特殊孔結構制作以及完成相應電氣連接的技術手段。

二、盲埋孔工藝的優勢

1. 提高布線密度

在多層 PCB 電路板中，隨著電子產品功能的不斷增加，需要布置的線路也越來越復雜。傳統的通孔方式在一定程度上會限制布線的靈活性，因為通孔需要貫穿整個 PCB 電路板，會占用較多的空間。而盲埋孔可以在不貫穿整個 PCB 電路板的情況下實現不同層之間的連接，這樣就能夠更有效地利用 PCB 電路板內部的空間，大大提高布線密度，使得在有限的 PCB 電路板面積上可以集成更多的電子元件和線路。

2. 改善信號完整性

對于一些高速信號傳輸的應用場景，信號完整性至關重要。通孔由于貫穿多層，其寄生電容、電感等參數相對較大，會對高速信號產生較大的干擾，導致信號失真、衰減等問題。而盲埋孔可以通過更精準的設計，使其對信號傳輸的影響降到更低。例如，盲孔可以針對特定層的信號連接進行優化，減少不必要的信號串擾，從而更好地保障高速信號的完整性，提高整個電子系統的性能。

3. 實現小型化設計

現代電子產品不斷朝著小型化、輕量化的方向發展。多層 PCB 電路板要適應這種趨勢，就需要在不降低性能的前提下盡可能縮小尺寸。盲埋孔工藝通過提高布線密度等方式，使得 PCB 電路板可以在更小的面積內實現相同甚至更復雜的功能，這對于如智能手機、可穿戴設備等對尺寸要求極為苛刻的產品來說意義重大，有助于實現產品的小型化設計目標。

三、并非所有PCB電路板制作都必須采用盲埋孔工藝

1. 簡單功能的 PCB 電路板

對于一些功能相對簡單的電子設備，其 PCB 電路板所承載的線路和元件數量有限，傳統的通孔工藝完全可以滿足其電氣連接的需求。比如一些簡單的電子玩具、普通的小家電控制電路板等，它們的布線要求不高，通過通孔就能夠輕松實現各層之間的連接，而且采用通孔工藝成本相對較低、制作工藝也更為簡單，所以在這種情況下，盲埋孔工藝并非必須。

2. 成本考量因素

盲埋孔工藝雖然具有諸多優勢，但它的制作成本相對較高。它涉及到更復雜的生產設備、更高要求的制作工藝以及更精細的加工流程。例如，制作盲埋孔需要專門的激光鉆孔設備或其他高精度鉆孔設備，這些設備的采購和維護成本都不菲。而且在后續的電鍍、填孔等工序中，也需要更嚴格的工藝控制，這都會增加生產成本。對于一些對成本極為敏感的產品，如一些大規模生產的低端消費電子產品，如果采用盲埋孔工藝會大幅增加產品成本，影響產品的市場競爭力，所以在成本限制較大的情況下，可能不會選擇盲埋孔工藝。

3. 研發和生產周期限制

在一些項目中，可能面臨著研發和生產周期緊張的情況。盲埋孔工藝由于其復雜性，需要更長的制作時間。從設計階段的精確規劃，到生產過程中的多次工藝調整和檢測，都比傳統通孔工藝耗費更多的時間。如果企業急于推出產品，在時間不允許的情況下，可能會優先選擇更為熟悉和快捷的通孔工藝，即使產品可能會在一定程度上犧牲一些性能或空間利用效率，但能夠保證產品按時上市。

多層 PCB 電路板盲埋孔工藝對于提升 PCB 電路板的性能、實現小型化等方面有著顯著的優勢，在許多高端、復雜的電子設備中發揮著不可替代的作用。然而，它并非是所有 PCB 電路板制作都必須采用的工藝。對于一些功能簡單、成本敏感以及受研發和生產周期限制的 PCB 電路板制作項目來說，傳統的通孔工藝依然可以滿足需求。在實際的 PCB 電路板制作過程中，需要根據具體的電子產品的功能要求、成本預算、研發和生產周期等多方面因素綜合考慮，來決定是否采用盲埋孔工藝，以達到更佳的性價比和產品性能的平衡。
