PCB精密復雜的結構中，那些形態各異、大小不一的小孔，看似微不足道，實則在整個電路板的運行過程中發揮著不可或缺的作用。這些小孔類型豐富，按功能主要可分為過孔、安裝孔和散熱孔，它們從電氣連接、機械固定和熱管理等多個維度，保障了PCB板乃至整個電子設備的穩定運行。

過孔：構建立體電氣連接的橋梁

信號傳輸與層間互連

過孔是PCB板實現不同導電層之間電氣連接的關鍵結構，在多層PCB板中應用尤為廣泛。隨著電子設備功能的不斷增加，對PCB板集成度的要求越來越高，信號層數也隨之增多。以手機主板為例，通常采用8-12層的多層PCB板，各層上分布著不同的電路元件和信號線路。過孔就像一座橋梁，讓信號能夠在不同層之間順暢傳輸，實現各個元件之間的協同工作。不同類型的過孔在信號傳輸中發揮著不同的作用，盲孔僅連接頂層或底層與內層，埋孔連接內層之間，通孔則貫穿整個PCB板。在高速信號傳輸中，盲孔和埋孔可以有效減少過孔寄生參數對信號完整性的影響，保證信號的高質量傳輸。工程師在設計過孔時，會精確計算其尺寸、位置和數量，以滿足不同信號的傳輸需求，避免因過孔設計不當導致信號反射、串?dāng)_等問題。

電源分配與回流路徑優化

過孔不僅用于信號傳輸，還在電源分配網絡中扮演著重要角色。在PCB板上，電源需要從電源層均勻地分配到各個元件引腳，過孔為電源提供了垂直方向的傳輸通道。合理設計過孔的分布和數量，可以降低電源傳輸?shù)淖杩梗瑴p少電源壓降，確保各個元件能夠獲得穩定的電源供應。此外，過孔還能優化信號回流路徑。當信號在PCB板上傳輸時，會產生回流電流，過孔可以為回流電流提供低阻抗的路徑，減少電磁干擾，提高電路的電磁兼容性。例如，在高速數字電路中，通過在信號過孔附近合理布置接地過孔，可以有效減小信號環路面積，降低電磁輻射。

安裝孔：實現穩固機械固定的保障

元件固定與定位

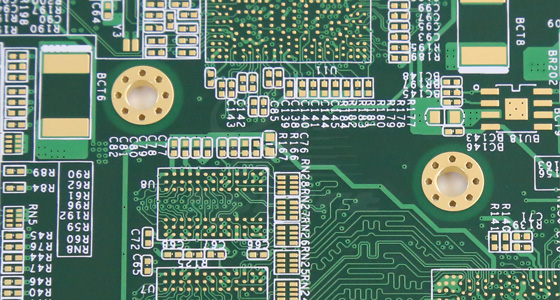

安裝孔是用于固定電子元件和PCB板的重要結構。在PCB板上，各種插件式元件，如電阻、電容、連接器等，通過安裝孔實現機械固定。這些安裝孔的尺寸和位置與元件引腳精確匹配，確保元件安裝的準確性和穩定性。對于一些體積較大、重量較重的元件，如變壓器、散熱器等，安裝孔的作用尤為重要。通過螺絲或鉚釘將這些元件固定在安裝孔上，可以防止元件在設備運行過程中因振動、沖擊等外力作用而松動或脫落，保證設備的可靠性。此外，安裝孔還為元件的安裝提供了定位基準，方便生產過程中的自動化裝配，提高生產效率。

PCB板的固定與裝配

除了固定元件，安裝孔還用于將PCB板固定在設備機箱內。在電子設備的組裝過程中，通過螺絲或卡扣將PCB板固定在機箱的特定位置，確保PCB板與其他部件之間的相對位置關系準確無誤。這樣不僅可以保護PCB板免受外力損傷，還能保證各個部件之間的電氣連接和機械配合正常。例如，在電腦主板的安裝過程中，通過多個安裝孔將主板固定在機箱內，使主板上的各種接口與機箱上的相應開口對齊，方便外部設備的連接。

散熱孔：提升熱管理效率的助手

加速熱量傳導與對流

在電子設備運行過程中，芯片等元件會產生大量熱量，如果不能及時散發出去，會導致元件溫度過高，影響其性能和壽命。散熱孔在PCB板的熱管理中發揮著重要作用，它們可以為熱量提供額外的傳導和對流通道，加速熱量的散發。當PCB板上的元件發熱時，熱量會通過PCB板的材料傳導到散熱孔周圍。散熱孔的存在增大了PCB板與空氣的接觸面積，促進了空氣的對流，使熱量能夠更快地散發到周圍環境中。例如，在一些高性能顯卡的PCB板上，會設計大量的散熱孔，配合散熱風扇和散熱片，有效降低顯卡芯片的溫度，保證顯卡在高負載運行下的穩定性。

與散熱結構協同工作

散熱孔通常與其他散熱結構，如散熱片、熱管等協同工作，進一步提升散熱效果。在一些高端服務器的主板上，會在發熱元件附近的PCB板上設計密集的散熱孔，同時安裝大型散熱片。散熱片通過與PCB板緊密接觸，將元件產生的熱量吸收并傳遞到散熱片表面，散熱孔則加速了散熱片與空氣之間的熱交換，提高散熱效率。此外，一些先進的散熱設計還會利用熱管將熱量從發熱元件引導到PCB板上的散熱孔區域，實現更高效的散熱。

PCB板上的小孔雖然看似微小，但卻在電子設備的電氣性能、機械穩定性和熱管理等方面發揮著至關重要的作用。
