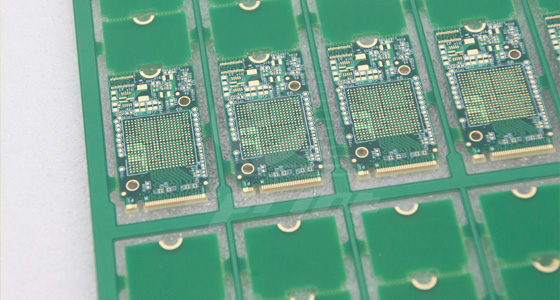

電路板如同復雜精密的城市交通網絡，將眾多電子元件有序連接，確保設備穩定運行。而電路板顯影，作為電路板制造流程里的關鍵環節，其重要性不言而喻。

顯影原理

電路板顯影基于光化學反應原理。在制作電路板時，首先會在覆銅板表面均勻涂布一層光敏材料，如干膜或濕膜光刻膠。這些光刻膠對特定波長的光敏感，就像被賦予了“光感開關”。當帶有電路圖案的掩膜覆蓋在光刻膠層上，并接受紫外光照射時，掩膜透光區域的光刻膠會發生光聚合反應，分子結構改變，從原本可溶于顯影液的狀態轉變?yōu)椴蝗堋６词芄庹盏膮^(qū)域，光刻膠仍保留可溶解性。之后，將電路板浸入顯影液中，未曝光部分的光刻膠被溶解去除，從而使電路圖案清晰呈現于覆銅板表面，如同在黑暗中點亮一盞明燈，照亮了電路的布局輪廓。

顯影流程

準備工作

正式顯影前，需確保所有材料和設備狀態良好。檢查顯影液的種類、濃度和溫度是否符合工藝要求，不同類型的光刻膠對應不同特性的顯影液，例如堿性顯影液常用于干膜光刻膠的顯影。同時，對顯影設備，如噴淋式或浸沒式顯影機，進行清潔與調試，保證設備運行穩定，傳輸系統、噴淋系統等部件能精確協同工作。

顯影操作

將經過曝光處理的電路板平穩送入顯影機。在噴淋式顯影中，高壓噴頭將顯影液均勻且有力地噴灑在電路板表面，顯影液迅速與未曝光光刻膠接觸并發生溶解反應。隨著電路板的移動，整個板面被逐一清洗，電路圖案逐漸清晰。浸沒式顯影則是把電路板完全浸入盛有顯影液的槽體中，通過適當攪拌，確保顯影液充分作用于光刻膠，溶解未曝光部分。在這一過程中，精確控制顯影時間至關重要，時間過短，未曝光光刻膠殘留，可能導致短路等問題；時間過長，已曝光光刻膠邊緣被過度侵蝕，造成線路變細甚至開路。

沖洗與干燥

顯影完成后，電路板表面殘留有顯影液及溶解的光刻膠雜質，需立即用大量清水沖洗，徹底去除這些殘留物，防止其對后續工序產生負面影響。沖洗后，利用熱風干燥或真空干燥等方式去除電路板表面水分，使電路板以干燥、潔凈的狀態進入下一制造環節，為蝕刻、電鍍等工藝奠定良好基礎。

影響顯影效果的關鍵因素

顯影液參數

顯影液的濃度、溫度和pH值對顯影效果影響顯著。濃度過高，顯影速度過快，易造成線路邊緣粗糙、過度顯影；濃度過低，顯影速度慢且可能顯影不徹底。溫度同樣關鍵，溫度升高，顯影反應速率加快，但過高溫度會使光刻膠膨脹、變形，影響精度；溫度過低，顯影效率低下。pH值也需嚴格控制，不同光刻膠對顯影液pH值有特定要求，偏離適宜范圍會導致顯影異常。

曝光質量

曝光環節決定了光刻膠的聚合狀態，是顯影效果的重要前提。曝光能量不足，光刻膠聚合不完全，顯影時易脫落，造成線路缺失；曝光能量過大，光刻膠過度聚合，顯影困難，甚至可能出現顯影不掉的情況。此外，曝光過程中的對位精度、光照均勻性等因素，也會直接影響電路圖案的準確性和清晰度，進而影響顯影效果。

設備性能

顯影設備的性能優劣直接關乎顯影質量。噴淋式顯影機的噴頭壓力、噴淋角度和覆蓋范圍，決定了顯影液在電路板表面的分布均勻性；浸沒式顯影機的攪拌方式和強度，影響顯影液與光刻膠的反應效率。設備的傳輸穩定性也不容忽視，若電路板在顯影過程中出現晃動或卡頓，將導致顯影不均勻，嚴重影響電路圖案質量。

總之，電路板顯影雖只是電路板制造中的一個環節，卻如精密齒輪，精準咬合著整個制造流程。
