電子設備的復雜世界里，電路板宛如一個精密的“城市”，線路則是這座城市中縱橫交錯的“道路”，連接著各個電子元件“建筑”，確保電流能夠有序通行，實現設備的各項功能。對于電子愛好者、維修人員或是工程師而言，看懂電路板線路是一項必備技能。那么，究竟該如何解讀這看似復雜的電路板線路呢？

認識電路板的基本結構

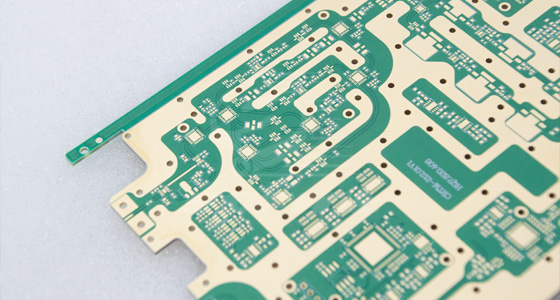

電路板，正式名稱為印制電路板，主要由絕緣基材和導體構成。絕緣基材如同城市的土地，為電子元件提供穩固的支撐，同時隔絕不同線路間的電流，防止短路。常見的絕緣材料有玻璃纖維增強環氧樹脂等。導體部分則是由銅箔制成的線路，這些線路就像城市中的道路，引導電流在各個元件之間流動。

在電路板上，我們還能看到各種不同的組成部分。焊盤是用于焊接元器件引腳的金屬區域，如同道路上的“站點”，元件通過焊盤與電路板線路連接。過孔分為金屬過孔和非金屬過孔，金屬過孔能夠連接電路板不同層之間的元器件引腳，讓電流可以在不同層面的線路間穿梭，如同城市中的立交橋，實現不同高度道路的互聯互通。安裝孔用于固定電路板，使其穩定地安裝在設備中。導線，也就是我們所說的線路，連接著各個元器件的引腳，形成電氣網絡，是電流流通的直接通道。接插件則方便了電路板與其他部件之間的連接，比如電腦主板與硬盤、內存之間的連接就通過接插件實現。此外，還有用于地線網絡敷銅的填充部分，它能有效減小阻抗，保障電流傳輸的穩定性。

常見的電路板板層結構有單層板、雙層板和多層板。單層板較為簡單，所有的元件和線路都在同一面上，就像一個只有一層道路的小鎮。雙層板則在正反兩面都有線路，通過過孔連接兩面的線路，如同有上下兩層道路且有橋梁連接的城市。多層板則更為復雜，內部有多層導線，能夠實現更復雜的電路布局，如同擁有多層立體交通網絡的大型都市。

識別電子元件符號

電路板上布滿了各種電子元件，要讀懂線路，首先得認識這些元件的符號。就像在地圖上識別不同的地標一樣，熟悉電子元件符號是解讀電路板線路的基礎。

電阻器在電路板上通常用“R”表示，其符號一般為一個長方形，旁邊標注著電阻值等參數。例如“R10”，表示這是編號為10的電阻。電阻的作用是阻礙電流流動，通過控制電阻值大小，可以調節電路中的電流和電壓。

電容器的符號通常是兩條平行的直線，有的在一側會有彎曲的弧線，用“C”表示。它能儲存電荷，在電路中起到濾波、耦合、旁路等作用。比如在電源電路中，電容器可以濾除電流中的雜波，使輸出的電流更加平穩。

二極管的符號像一個箭頭，箭頭方向表示電流的導通方向，用“D”表示。二極管具有單向導電性，電流只能從正極流向負極，在電路中常用于整流、限幅、開關等功能。

晶體管有多種類型，常見的三極管符號由發射極、基極和集電極組成，不同類型的三極管符號略有差異。晶體管可以放大電信號，在放大器、振蕩器等電路中發揮著關鍵作用。

集成電路則是一個包含多個電子元件的復雜模塊，其符號通常是一個矩形框，框內標注著芯片型號。集成電路將大量的電子元件集成在一個芯片中，大大縮小了電路的體積，提高了電路的性能和可靠性，廣泛應用于各種電子設備中，如電腦的CPU、手機的處理器等。判斷線路走向的方法

1.根據外形與布局判斷

對于有經驗的人來說，通過觀察電路板上元件的外形和布局，可以大致推斷出線路的走向。例如，在電源電路部分，通常會有較大的電解電容和整流橋等元件，連接它們的線路往往與電源的輸入輸出相關。一般情況下，較大的電解電容作為電源濾波元件，其負極通常連接到電源的負極，也就是地線。沿著這些明顯的元件和它們之間的連接線路，可以逐步追蹤電源線路的走向。再比如，在音頻放大電路中，功率放大器芯片周圍的線路會連接到揚聲器、音頻輸入接口等相關元件，根據這些元件的位置關系，也能判斷出音頻信號線路的走向。不過，這種方法對于初學者來說有一定難度，需要在日常學習和實踐中不斷積累經驗。

2.依據元件旁邊印字識別

仔細觀察電路板，會發現元件旁邊通常印著一些字，這些字包含了元件的參數、型號，有時還會有生產廠家批號、版本號等信息。通過這些印字，可以進一步了解元件的特性和在電路中的作用，從而幫助判斷線路走向。比如一個電阻旁邊印著“10KΩ”，表示這個電阻的阻值是10千歐姆，知道了電阻的阻值，結合它在電路中的位置以及與其他元件的連接情況，就能分析出它在電路中對電流和電壓的影響，進而推斷出相關線路的功能和走向。再如集成電路芯片上印著的型號，通過查閱芯片的數據手冊，可以詳細了解芯片各個引腳的功能，這樣就能清楚地知道連接到芯片引腳的線路的用途和去向。

3.借助PCB上的符號和絲印

PCB上除了元件符號外，還有一些絲印標記，這些標記對于判斷線路走向也非常有幫助。比如，在電路板上經常能看到一些英文字母和數字組合，如“J1”“P2”等，這些通常表示接插件的編號。通過查找接插件的相關資料，或者觀察它在電路板上與其他元件的連接情況，就能知道與之相連的線路是連接到外部設備還是電路板內部的其他模塊。另外，電路板上還會有一些表示功能區域的絲印，如“POWER”表示電源區域，“RF”表示射頻區域等，根據這些功能區域的劃分，也能大致判斷出不同區域內線路的功能和走向。

4.分析電路工作情況

深入了解電路板上電路的工作情況，是準確判斷線路走向的關鍵。首先要找到單元電路的直通電路和交流通路。例如在一個簡單的放大電路中，直流電源通過偏置電阻為晶體管提供合適的工作電壓，這就是直通電路。而輸入的交流信號通過電容耦合到晶體管的基極，經過放大后從集電極輸出，再通過電容耦合到下一級電路，這就是交流通路。在了解了電路的工作情況后，將電路上的元件聯系起來考慮，分析它們的前級后級電路關系，以及輸入輸出關系，從總體上弄清楚電路原理。比如在一個數字邏輯電路中，通過分析各個邏輯門的輸入輸出信號，以及它們之間的連接關系，就能準確判斷出數據信號在電路板上的傳輸線路走向。

5.利用專業工具輔助

如果手頭有電路板的設計文件，如以“.pcb”或“.brd”為擴展名的文件，可以使用專業的電路繪圖軟件打開，這樣就能直觀地看到電路板的電路布局和線路連接情況，各個元件之間的線路走向一目了然。此外，還可以借助電路板測試儀器來輔助判斷線路走向。例如萬用表，可以測量電路板上不同點之間的電阻、電壓等參數，通過分析這些參數的變化，來推斷線路的連接情況。如果測量兩個點之間的電阻為零，說明這兩個點之間可能通過線路直接連接。示波器則可以觀察電路中的信號波形，通過分析信號在不同位置的波形變化，判斷信號的傳輸路徑和線路走向。邏輯分析儀可以用于分析數字電路中的邏輯信號，通過捕獲和分析數字信號的狀態和時序，確定數字電路中線路的連接和信號流向。

看懂電路板線路需要從認識電路板的基本結構、識別電子元件符號入手，通過多種方法綜合判斷線路走向，同時不斷積累實踐經驗。
