電子產品不斷向小型化、高性能化、智能化方向邁進，這對電路板的性能提出了極為嚴苛的要求。高精密電路板定制作為滿足這些特殊需求的關鍵手段，正日益凸顯其重要性，成為眾多行業實現技術突破與產品創新的核心支撐。

高精密電路板定制的獨特需求與挑戰

高精密電路板在設計與制造上有著諸多獨特之處。其線寬線距極為精細，例如在一些先進的芯片封裝基板中，線寬線距可達數微米級別，這對電路設計的精度和制造工藝的穩定性要求近乎苛刻。同時，孔徑微小化也是一大趨勢，微孔直徑可能低至0.1mm甚至更小，如此小的孔徑在鉆孔、金屬化等環節極易出現偏差，影響電路板的電氣性能與可靠性。而且，高精密電路板往往需要具備精準的阻抗控制能力，以確保高速信號在傳輸過程中不發生失真、反射等問題，這就要求對板材特性、線路布局、層疊結構等進行全方位的精確設計與嚴格把控。

定制流程全解析

1.原材料精選

高精密電路板對原材料品質高度依賴。優質的覆銅板是基礎，像在高頻應用中，常選用品牌的高頻板材，其具有低介電常數、低介質損耗的特性，能有效保障信號傳輸質量。銅箔方面，高純度、高延展性的銅箔可降低線路電阻，提升導電性能。此外，對于阻焊油墨、干膜等輔助材料，也需嚴格篩選，確保其與其他材料兼容性良好，且在耐高溫、耐化學腐蝕等方面表現出色，從源頭為高精密電路板的質量提供堅實保障。

2.制造工藝的精耕細作

內層制作

在覆銅板上涂覆感光材料，經曝光、顯影工序，將設計好的電路圖形精準轉移到銅箔表面。隨后進行蝕刻，利用化學溶液精確去除未被保護的銅箔，形成內層線路。這一過程中，對曝光機的精度、蝕刻液的濃度與溫度控制要求極高，任何細微偏差都可能導致線路短路、斷路或線寬線距不符合設計標準。完成線路制作后，還需對板面進行黑化或棕化處理，增加銅箔表面粗糙度，增強層間結合力，為后續層壓工序奠定良好基礎。

層壓與壓合

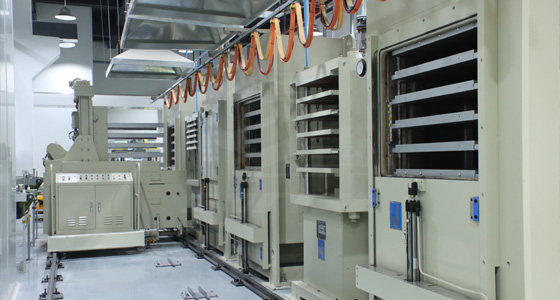

將制作好的內層板、半固化片與銅箔按預定順序堆疊，放入高溫高壓壓機中進行層壓。半固化片在特定溫度和壓力下熔融，填充各層之間的微小間隙，并在冷卻后固化，將各層緊密粘合為一體。壓合過程需精確控制溫度、壓力和時間等參數，溫度過高或時間過長可能導致板材碳化、變形；壓力不均則可能造成層間氣泡、分層等缺陷，嚴重影響電路板的機械性能與電氣性能。

鉆孔與孔金屬化

運用高精度數控鉆孔機，在多層板上鉆出各類過孔、安裝孔。鉆孔時，鉆頭的轉速、進給速度以及鉆孔深度都要嚴格按照設計要求進行精確控制，以避免孔壁粗糙、毛刺過多或孔徑偏差過大等問題。鉆孔完成后，通過化學鍍銅和電鍍銅工藝，在孔壁表面沉積一層均勻的銅層，實現各層線路之間可靠的電氣連接。孔金屬化的質量直接關系到電路板電氣性能的穩定性，鍍層厚度不均勻、存在空洞或裂紋等缺陷，都可能引發信號傳輸故障。

外層加工與表面處理

外層加工同樣包括圖形轉移、蝕刻等工序，與內層制作類似，但對外層線路的精度和完整性要求更為嚴苛。完成線路制作后，需對板面進行表面處理，常見方式有熱風整平、化學鍍鎳金、有機可焊保護劑等。熱風整平可在銅箔表面形成一層均勻的焊料涂層，提高可焊性，但可能存在表面平整度欠佳的問題；化學鍍鎳金能提供良好的導電性、可焊性和抗氧化性，適用于對表面性能要求極高的場合；有機可焊保護劑則以其成本低、工藝簡單等優勢，在一些對成本敏感的應用中廣泛使用。

3.嚴格的質量檢測

高精密電路板定制離不開全方位、多層次的質量檢測。采用飛針測試技術，通過探針與電路板上的測試點接觸，對電路的連通性、短路、斷路等基本電氣性能進行快速檢測。對于復雜的電路板，還會運用自動光學檢測設備，利用高分辨率相機對電路板表面進行拍照，借助圖像識別算法，檢測線路缺陷、元器件焊接質量等問題。此外，X射線檢測可用于觀察電路板內部的過孔、焊點等結構，檢測是否存在空洞、裂紋等隱藏缺陷。對于有阻抗控制要求的電路板，還需使用專業的阻抗測試儀，對關鍵線路的阻抗進行精確測量，確保符合設計標準。只有通過所有質量檢測環節的電路板，才能進入下一環節或交付客戶。

高精密電路板定制以其高度的靈活性、出色的性能和可靠的質量，成為眾多高端電子領域不可或缺的關鍵環節。通過精準滿足客戶的個性化需求，推動各行業電子產品不斷創新發展，在現代科技進步的征程中發揮著舉足輕重的作用，持續為電子產業的繁榮注入新的活力與動力。
