電子制造領域，焊盤設計是PCB設計中至關重要的環節，它直接影響元器件的安裝質量和電路板的性能。

一、焊盤的基本定義和目的

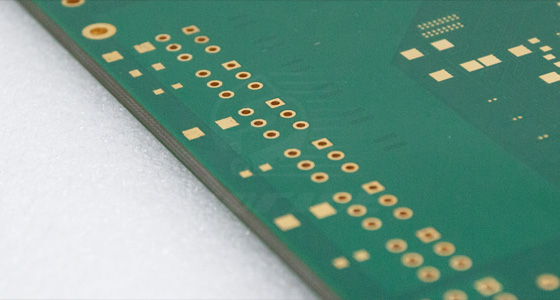

焊盤是印刷電路板上用于焊接元器件引腳的金屬區域，通常由銅制成。其主要目的是確保元器件與電路板之間形成穩定的機械和電氣連接。焊盤設計的質量直接影響焊接強度、電氣性能以及整體PCB的可靠性，因此焊盤設計是PCB布局和制造過程中不可忽視的關鍵部分。

二、焊盤的尺寸和形狀標準

焊盤的尺寸和形狀設計必須兼顧工藝可制造性、元器件焊接要求以及電氣性能。常見的焊盤類型有以下幾種：

通孔焊盤

通孔焊盤是用于插裝元器件的焊接區域，通常伴有鉆孔，供元器件引腳穿過PCB。此類焊盤應根據元器件引腳直徑和PCB層厚度進行設計，確保足夠的焊料填充量。IPC-2221標準建議，焊盤孔徑應比元器件引腳直徑大約0.2-0.3mm，以確保引腳順利通過，并留有焊料填充空間。

表面貼裝焊盤

表面貼裝焊盤用于表面貼裝元器件的焊接，無需穿孔。其尺寸和形狀應與元器件引腳的大小和布局一致。IPC-7351A標準提供了詳細的表面貼裝焊盤設計指南，常見的形狀有矩形、橢圓形和圓形。設計時應考慮焊料分布，焊盤過小會導致焊接不良，過大則可能引發焊料橋接。

焊盤間距

焊盤之間的間距決定了焊接時是否會發生短路或虛焊問題。根據IPC-2221標準，焊盤之間的最小間距應考慮制造工藝能力和元器件引腳間距，尤其是細間距元器件的設計要求。一般來說，焊盤之間的最小間距應不小于0.2mm，以確保良好的焊接和電氣性能。

三、常見問題和解決方案

焊盤剝離

焊盤剝離通常是由于設計不當或加工過程中過高的熱應力引起的。解決這一問題的關鍵在于正確控制焊盤與PCB基板之間的粘附力，并在設計時確保焊盤尺寸合適，特別是在大電流情況下，需要適當增加焊盤的面積。

焊料橋接

焊料橋接是指焊盤之間的焊料相連，導致短路。常見原因是焊盤間距過小或焊盤過大。解決方法包括增加焊盤間距、減小焊盤尺寸或調整焊接工藝參數。

焊盤氧化

焊盤氧化會導致焊接不良或虛焊。為避免這一問題，建議在設計時選擇抗氧化處理的焊盤材料，如OSP、鍍錫或鍍金。同時，注意元器件和PCB的存儲條件，避免過度暴露在空氣中導致焊盤氧化。

四、行業標準和指南

焊盤設計的行業標準和指南提供了設計的參考依據。以下是常見的焊盤設計標準：

IPC-2221：電子互連產品設計通用標準，涵蓋焊盤、導線、間距等設計要求。

IPC-7351A：表面貼裝設計標準，為表面貼裝元器件的焊盤設計提供了詳細指導。

這些標準為設計者提供了焊盤設計的參考框架，確保設計在滿足制造要求的同時，具備良好的電氣性能和可靠性。
