電子設備小型化、高性能化趨勢下，高精密PCB線路誤差控制成為保障產品性能的關鍵。嚴格的誤差標準與有效的控制策略，是實現高精密PCB高質量生產的核心要素。

高精密PCB線路誤差控制標準

線寬線距誤差

一般高精密PCB線寬誤差要求控制在±10μm以內，線距誤差在±10-±15μm；在5G通信、高性能計算等高端應用中，線寬線距誤差需達到±5μm，以減少高頻信號傳輸的衰減與串擾。

層間對準誤差

依據IPC-6012標準，高多層PCB層間對準偏移通常不超過75μm，而航空航天等高端領域，要求將層間對準誤差控制在30μm以下，部分甚至追求±10μm以內的超高精度，確保多層電路精準連接。

孔位誤差

普通高精密PCB的孔位誤差控制在±20-±50μm；醫療植入式電子器件等對精度要求極高的領域，孔位誤差需控制在±10μm以內，保證電子元件安裝與電氣連接的準確性。

高精密PCB線路誤差控制策略

優化材料選擇與處理

選用低CTE基材，如改性PTFE、LCP等，并合理搭配內層芯板與外層半固化片，減少熱膨脹差異帶來的誤差。篩選編織均勻的電子級玻璃纖維布，對基材進行烘烤、退火預處理，消除內部應力；對PP片預固化處理，控制流動性，保障層壓效果。

改進制造工藝

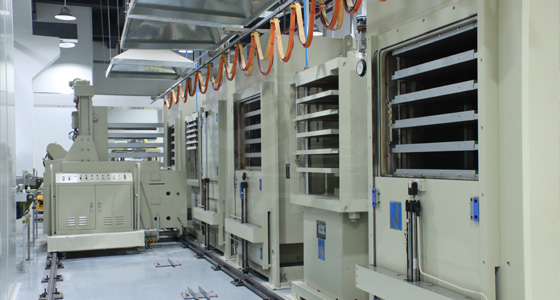

光刻與LDI工藝中，校準曝光設備，優化顯影、蝕刻參數；激光鉆孔時，精準控制激光能量等參數。機械鉆孔選用優質鉆頭，設置合理轉速與進給速度，并采用鉆孔補償技術。層壓過程使用高精度設備，采用真空層壓，精確控制溫度、壓力、時間等參數，確保層間結合緊密。

設備升級與維護

引進高精度曝光機、鉆孔機等設備，建立定期維護校準制度，及時更換磨損部件。對設備進行智能化改造，加裝傳感器與智能控制系統，實現鉆孔等工序的自適應控制。

引入先進檢測與補償技術

在關鍵工序后設置在線檢測設備，實時監測誤差。利用CAD/CAM軟件建立誤差補償模型，提前對線路圖形進行修正。借助大數據與人工智能分析生產數據，預測誤差風險并提供優化建議。

高精密PCB線路誤差控制需嚴格遵循行業標準，從材料、工藝、設備、檢測等多維度實施控制策略。通過精準把控線寬線距、層間對準、孔位等誤差指標，優化全流程生產環節，才能確保高精密PCB的質量與性能，滿足現代電子產業的嚴苛需求。
