PCB金手指承擔著信號傳輸與連接的關鍵使命，其性能優劣直接關乎設備的穩定性與可靠性。因此，選擇恰當的工藝對于金手指的制作至關重要。下面將深入探討PCB金手指一般采用的工藝。

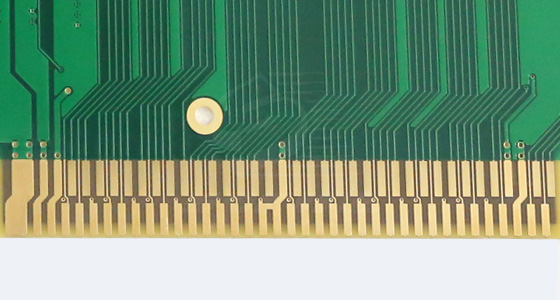

一、常見的PCB金手指工藝

（一）電鍍鎳金工藝

工藝原理：利用電化學原理，將PCB作為陰極置于含有鎳鹽和金鹽的電鍍液中。在直流電作用下，鎳離子率先在PCB表面的金手指區域還原沉積，形成鎳層。鎳層不僅增強了金層與銅基材之間的結合力，還因其自身較高的硬度，為后續的金層提供有力支撐。隨后，金離子在鎳層表面繼續還原沉積，最終形成具有優良性能的金手指表面鍍層。

工藝優勢：金手指通常應用于需頻繁插拔的連接部位，電鍍鎳金工藝所形成的鍍層具備出色的耐磨性，能夠承受長期的機械摩擦，保證金手指在多次插拔過程中，表面鍍層不易受損，從而維持穩定的電氣連接。同時，金的抗氧化性和耐腐蝕性極強，可有效抵御環境中的氧化侵蝕，確保金手指的導電性能長期穩定，大大延長了PCB的使用壽命。

應用場景：由于其良好的耐磨、抗氧化和導電性能，電鍍鎳金工藝廣泛應用于對可靠性和耐用性要求極高的領域。例如，計算機內存條、顯卡等硬件設備，這些組件在使用過程中需頻繁插拔，電鍍鎳金工藝的金手指能夠保證它們與主板插槽之間始終保持良好的電氣連接，保障設備的穩定運行。

（二）沉金工藝

工藝原理：沉金工藝又稱化學鍍鎳金，通過化學氧化還原反應在PCB的金手指區域生成鍍層。首先在金手指表面的銅層上進行化學鍍鎳，形成一層鎳磷合金層。該鎳層作為中間層，為后續的沉金反應提供良好的基礎，并能有效防止銅離子向金層擴散。接著，利用金鹽溶液與鎳層發生置換反應，在鎳層表面沉積出一層金層。

工藝優勢：沉金工藝所獲得的金層具有良好的平整度和可焊性。其平整度使得金手指與插座之間能夠實現更緊密、更均勻的接觸，減少接觸電阻，提高信號傳輸的穩定性。在焊接方面，沉金工藝能顯著改善焊接性能，降低虛焊、脫焊等焊接缺陷的出現概率，尤其適用于一些對焊接質量要求嚴苛的高精密PCB板。

應用場景：對于那些對耐磨性能要求相對不高，但對平整度和可焊性要求極高的電子產品，沉金工藝成為優選。例如，在一些高端智能手機、平板電腦等設備的PCB板中，若金手指用于連接電池、顯示屏等組件，這些連接部位插拔次數相對較少，但對焊接可靠性和平整度要求嚴格，沉金工藝的金手指便能很好地滿足這些需求。

二、PCB金手指工藝流程詳解

（一）前處理

除油：使用堿性除油劑對PCB板進行處理，有效去除板面的油污。油污的存在會阻礙后續電鍍或化學鍍過程中金屬離子與銅表面的有效結合，通過除油工序，確保金手指區域的表面清潔度，為后續工藝奠定良好基礎。

酸洗：除油后，采用酸性溶液進行酸洗。酸洗的主要目的是去除銅表面的氧化層，同時對銅表面進行活化處理，使銅表面處于活性狀態，增強其與后續鍍覆金屬的結合力。

（二）鍍鎳

電鍍鎳：將經過前處理的PCB放入鍍鎳液中，鍍鎳液中的主鹽通常為氨基磺酸鎳，其鎳含量高且鍍層應力極低。在電鍍過程中，嚴格控制鍍液的溫度、pH值和電流密度等參數。合適的鎳鹽濃度確保鎳的沉積速度和質量，pH值影響鎳離子的活性，而溫度和電流密度則決定了鎳層的結晶結構和厚度。一般情況下，鍍鎳層厚度控制在3-5μm左右，以提供足夠的硬度和結合力。

化學鍍鎳：在沉金工藝的鍍鎳階段，通過特定的化學鍍鎳溶液，利用化學還原反應在金手指表面的銅層上沉積鎳磷合金層。同樣需要精確控制化學鍍鎳溶液的成分、溫度和反應時間等參數。化學鍍鎳層的磷含量一般控制在7-9wt%，形成的鎳磷合金層具有良好的耐腐蝕性和可焊性，厚度通常也在3-5μm左右。

（三）鍍金

電鍍硬金：在完成鍍鎳后，對于金手指部位，采用電鍍硬金工藝。硬金電鍍液中通常含有金鹽以及一些添加劑，如鈷鹽等。通過添加鈷等元素，可有效提高金層的硬度。在電鍍過程中，采用特定的電流波形和參數，如脈沖電鍍，正向電流密度一般控制在1.2A/dm2左右，反向占空比為30%左右。這樣的電鍍方式能夠使沉積的金層結晶更加細致緊密，硬度更高，耐磨性更好，以滿足金手指頻繁插拔的使用需求。金層厚度一般根據具體應用要求而定，常見的在1.5-5μm之間。

沉金：在沉金工藝中，當化學鍍鎳完成后，將PCB浸入含有金鹽的溶液中。金鹽中的金離子與鎳層發生置換反應，在鎳層表面沉積出金層。沉金過程中，要嚴格控制金鹽溶液的濃度、溫度、pH值以及反應時間等參數，以確保金層厚度均勻且符合要求。沉金層厚度相對較薄，常規厚度在1-3μm左右，但其平整度和可焊性良好。

（四）后處理

清洗：無論是電鍍鎳金工藝還是沉金工藝，在完成鍍金后，都需要對PCB進行徹底清洗。使用去離子水等清洗劑，去除金手指表面殘留的電鍍液或化學鍍液以及其他雜質，防止這些殘留物質對金手指的性能產生不良影響。

烘干：清洗后的PCB進行烘干處理，將金手指表面的水分徹底去除，防止因水分殘留導致金手指在后續儲存或使用過程中發生氧化或腐蝕現象。烘干溫度和時間需根據PCB的材質和工藝要求進行合理控制，一般在60-80℃下烘干一定時間。

檢測：對金手指進行全面檢測，包括外觀檢查，查看金手指表面是否有劃傷、針孔、氣泡等缺陷；鍍層厚度檢測，采用X射線熒光光譜儀等專業設備測量金層和鎳層的厚度，確保其符合設計要求；附著力測試，通過膠帶剝離等方法檢測鍍層與基材之間的結合力是否牢固；導電性測試，使用專業的電學測試設備測量金手指的電阻，確保其導電性能良好。

PCB金手指的工藝選擇是一個綜合考量多方面因素的過程。電鍍鎳金工藝和沉金工藝各有其獨特的優勢和適用場景。電鍍鎳金工藝憑借其出色的耐磨性、抗氧化性和耐腐蝕性，在頻繁插拔和惡劣工作環境的應用中表現卓越；而沉金工藝則以良好的平整度和可焊性，在對焊接質量和信號傳輸要求高、插拔頻率低的場景中發揮優勢。在實際生產中，需要根據產品的應用場景需求、成本預算以及對產品質量和可靠性的要求等因素，權衡利弊，精心選擇合適的工藝，以確保生產出性能優良、質量可靠且成本合理的PCB金手指，滿足不同電子設備的多樣化需求，推動電子行業的持續發展與創新。
