作為一家擁有完整生產鏈的自有工廠，深圳普林電路始終致力于為客戶提供一站式PCB解決方案。為了讓大家更深入地了解我們的生產實力和技術優勢，我們將陸續推出一系列介紹工廠設備的文章。今天，就讓我們聚焦于PCB制造中的核心工序之一——鉆孔工序。
鉆孔工序作為在PCB制造中實現精密電路圖案鉆孔的關鍵步驟，它不僅直接關系到后續電鍍、組裝等環節的質量，還影響著整個產品的性能和成本。深圳普林電路深知鉆孔工序的重要性，并不斷投入資源提升其精度與效率。

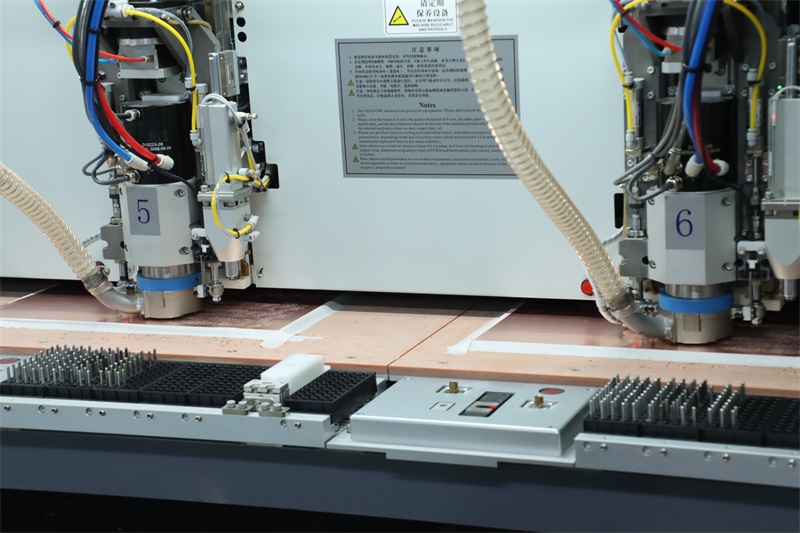

深圳普林電路主要采用的是大族和維嘉兩大品牌的鉆機。這些鉆機有著卓越的性能和穩定性，在行業內享有極高的聲譽。在我們的生產線上，這些鉆機發揮著至關重要的作用。
在鉆孔能力方面，我們的鉆機最小孔徑可達到0.15mm，最高轉速更是高達30,000rpm，這確保了我們?cè)谔幚砦⒓?xì)孔時能夠達到極高的精度和速度。同時，孔位精度也達到了驚人的0.05mm，這進一步提升了我們產品的整體質量。
深圳普林電路鉆機制程能力
最小孔徑及對應的板厚：最小孔徑0.15mm 對應板厚1.6mm；0.3mm及以上 孔徑板厚比可以做到20:1
最大孔徑：最大鉆咀6.3mm，再大也可以做--選用鉆擴孔或鑼大圓孔
最小孔到線距離：5.5(≤8層)、6(≤12層)、7(≤20層)
孔到孔的最小距離：最小0.2mm
孔到成型邊的最小距離：0.2mm
無銅孔的孔徑公差：常規+/-0.05mm，可以做到+/-0.025mm
有銅孔的孔徑公差：常規+/-0.075，可以做到+/-0.05mm
針對不同孔徑和板厚的需求，我們也提供了靈活的解決方案。例如，當最小孔徑為0.15mm時，對應的板厚可達1.6mm。而對于0.3mm及以上的孔徑，我們的板厚比可以做到20:1，這大大擴展了我們的應用范圍。
此外，我們還特別注重鉆孔過程中的細節處理。最小孔到線的距離、孔到孔的最小距離以及孔到成型邊的最小距離，我們都進行了嚴格的控制。具體來說，最小孔到線的距離在不同層數的PCB板上有所不同，但均保持在5.5mil至7mil之間。孔到孔的最小距離則達到了0.2mm，這確保了鉆孔過程中不會相互干擾。而孔到成型邊的最小距離也同樣為0.2mm，這保證了鉆孔位置與板邊之間的精確對應。
在孔徑公差方面，我們也展現出了出色的控制能力。對于無銅孔，我們的常規孔徑公差為+/-0.05mm，但可以做到更精細的+/-0.025mm。對于有銅孔，常規孔徑公差為+/-0.075mm，同樣也可以達到+/-0.05mm的精度。這些嚴格的公差控制確保了我們的產品在組裝和焊接過程中能夠保持高度的穩定性和可靠性。
配備X-RAY、驗孔機，保證質量

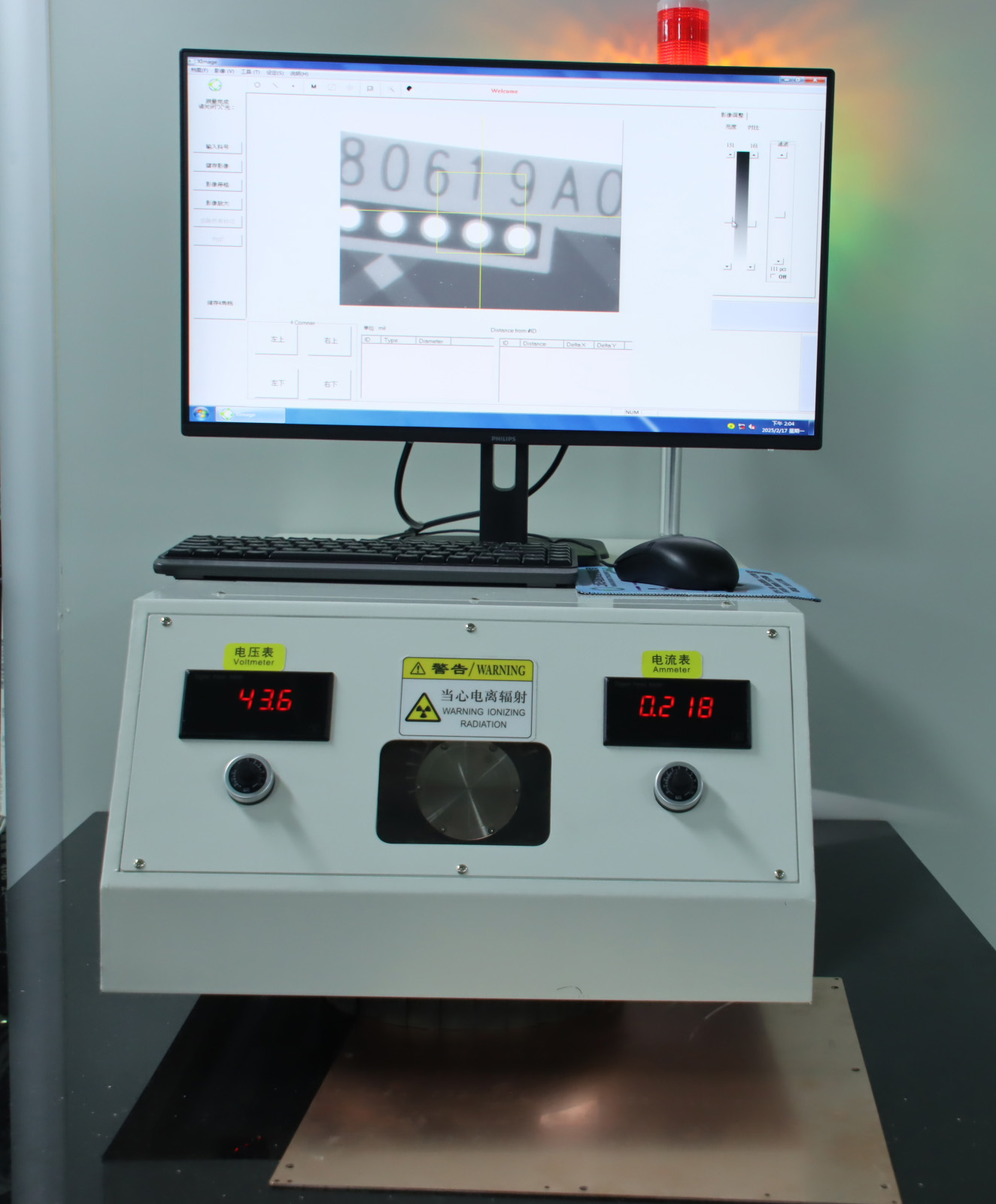

為了確保鉆孔質量，我們還配備了先進的檢測設備。X-RAY檢查機能夠準確地檢測出是否有偏孔現象

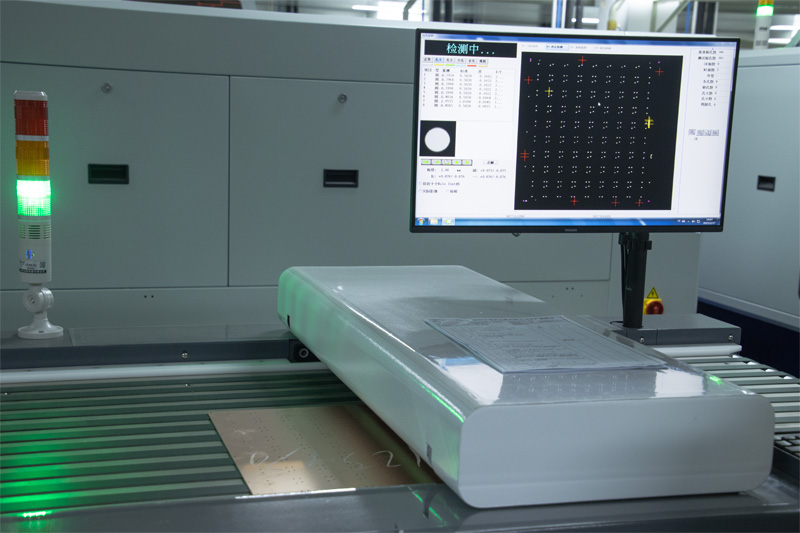

驗孔機則能夠?qū)椎拇笮 ⑹欠衤┛住⒍嗫滓约皻埿嫉葐?wèn)題進行嚴格的檢驗。
這些檢測手段共同構成了我們完善的質量控制體系，確保每一塊PCB板都符合客戶的要求和期望。
深圳普林電路在鉆孔方面擁有著出色的技術實力和豐富的經驗。我們期待著與更多合作伙伴攜手共進，共同創造更加美好的未來！
