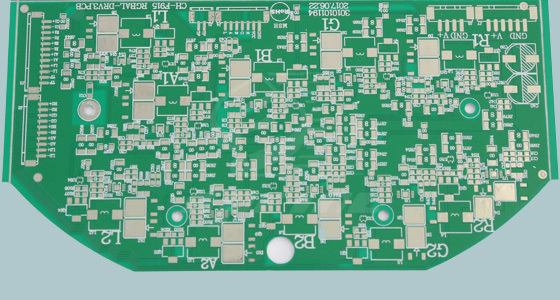

PCB制造領域，表面處理工藝對保障電路板的電氣性能、機械可靠性及可加工性至關重要。其中，PCB噴錫工藝憑借出色的可焊性、抗氧化能力與低成本優勢，成為應用較為廣泛的表面處理技術之一。

一、噴錫工藝原理與核心優勢

（一）工藝原理剖析

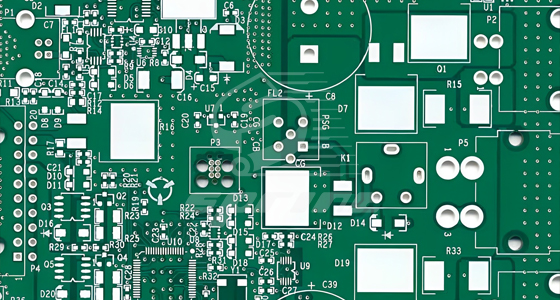

PCB噴錫工藝，全稱熱風整平，是通過將已完成線路制作的PCB浸入熔融的錫鉛或無鉛錫合金焊料槽中，使電路板表面及孔壁均勻覆蓋一層焊料，隨后利用高速熱風將多余焊料吹除，形成平整、均勻且具有良好可焊性的表面涂層。該過程涉及焊料浸潤、附著與熱風整平三個核心環節，需精準控制溫度、時間及熱風參數，以確保涂層質量。

（二）顯著工藝優勢

優異可焊性：噴錫層能有效隔絕銅面與空氣接觸，防止氧化，為后續焊接工序提供理想的焊接表面，降低虛焊、冷焊風險。

成本效益突出：相比化學沉金、電鍍鎳金等工藝，噴錫工藝設備投入低、工藝流程簡單，原材料成本可控，適合大規模生產。

良好兼容性：適用于各種類型的PCB板材與設計，尤其在多層板、孔徑密集板的表面處理中表現穩定，能有效填充通孔，保障電氣連接可靠性。

二、噴錫工藝流程詳解

（一）前處理工序

除油清潔：使用堿性清洗劑去除PCB表面的油污、指紋及其他有機污染物，確保銅面清潔無雜質，增強焊料附著力。

微蝕粗化：通過酸性蝕刻液對銅面進行輕微蝕刻，形成微觀粗糙結構，增大焊料與銅面的接觸面積，提升浸潤效果。

活化處理：利用鹽酸或其他活化劑去除銅面氧化膜，使銅處于活性狀態，為焊料浸潤創造條件。

（二）噴錫核心操作

焊料槽浸錫：將前處理后的PCB浸入溫度保持在245-265℃（無鉛工藝通常為260-275℃）的熔融焊料槽中，停留時間控制在3-5秒，使焊料充分覆蓋電路板表面與孔壁。

熱風整平：PCB從焊料槽取出后，立即通過高速熱風刀（風速約60-80m/s）吹除多余焊料。熱風溫度需與焊料槽溫度匹配，確保焊料處于熔融狀態，實現表面平整化。

（三）后處理環節

水洗干燥：使用清水沖洗PCB表面殘留的助焊劑與雜質，防止殘留物腐蝕電路板，隨后通過熱風或真空干燥去除水分，避免水漬殘留。

質量檢測：采用目視檢測、金相顯微鏡觀察等手段，檢查噴錫層的厚度、均勻性、表面平整度及是否存在橋連、空洞等缺陷，確保符合工藝標準。

三、噴錫工藝關鍵參數控制

（一）溫度參數

焊料槽溫度：溫度過高易導致焊料氧化加劇、PCB基材變形；溫度過低則焊料流動性差，影響浸潤效果。需根據焊料合金成分精準調節，無鉛工藝對溫度控制要求更為嚴格。

熱風溫度：熱風溫度直接影響焊料整平效果，過高溫度可能使焊料飛濺，過低則無法有效去除多余焊料，需與焊料槽溫度協同調整。

（二）時間參數

浸錫時間：過短的浸錫時間會導致焊料覆蓋不充分，過長則可能使PCB受熱過度，引發翹曲變形，需根據板材厚度、孔徑等因素優化時間。

熱風整平時間：確保熱風作用時間足以去除多余焊料，但不宜過長，以免焊料冷卻凝固后無法達到平整效果。

（三）其他工藝參數

焊料成分：常用的錫鉛合金（如Sn63Pb37）與無鉛合金（如Sn96.5Ag3.0Cu0.5）在熔點、流動性、抗氧化性等方面存在差異，需根據產品需求選擇合適的焊料。

助焊劑性能：助焊劑的活性、潤濕性及殘留特性影響焊料浸潤效果與后續清洗難度，需選用適配的助焊劑類型。

四、噴錫工藝常見問題與解決策略

（一）表面不平整

成因分析：熱風壓力不均、溫度控制不當、焊料槽雜質過多等因素可能導致噴錫層厚度不一致，出現凹凸、波浪等缺陷。

解決方案：定期清理焊料槽，校準熱風刀角度與風速，優化溫度曲線，確保熱風均勻作用于PCB表面。

（二）孔內堵孔

成因分析：浸錫時間過長、焊料溫度過高或助焊劑活性不足，可能使焊料在孔內堆積，導致堵孔。

解決方案：縮短浸錫時間，降低焊料溫度，選用活性更強的助焊劑，并在工藝設計中增加通孔輔助排氣結構。

（三）錫珠殘留

成因分析：熱風壓力過大、PCB表面不清潔或助焊劑噴涂不均，易使焊料飛濺形成錫珠殘留。

解決方案：調整熱風參數，加強前處理清潔工序，優化助焊劑噴涂工藝，確保均勻覆蓋。

五、噴錫工藝的行業應用與發展趨勢

（一）廣泛應用領域

消費電子：在手機、電腦、智能家居等產品中，噴錫工藝保障了電路板的低成本、高可靠性焊接，滿足大規模生產需求。

通信設備：適用于基站、路由器等通信設備的PCB制造，確保信號傳輸?shù)姆€(wěn)定性與電氣連接的可靠性。

工業控制：在工業自動化設備、電力控制板中，噴錫工藝憑借良好的耐腐蝕性與機械強度，適應復雜工況環境。

（二）未來發展方向

無鉛化與環?；弘S著環保法規日益嚴格，無鉛噴錫工藝將成為主流，同時研發低污染、易清洗的助焊劑，減少對環境的影響。

高精度化：針對高密度、細間距PCB設計需求，提升噴錫工藝的精度與均勻性，滿足小型化電子元件的焊接要求。

智能化生產：引入自動化設備與智能控制系統，實現工藝參數的實時監測與自動調整，提高生產效率與質量穩定性。

復合工藝結合：探索噴錫工藝與其他表面處理技術的復合應用，如噴錫后進行防氧化處理，進一步提升電路板的性能與使用壽命。

PCB噴錫工藝作為電子制造的基礎技術，其工藝水平直接影響電路板的質量與可靠性。通過精準控制工藝參數、優化操作流程、解決常見問題，并緊跟行業發展趨勢，噴錫工藝將持續為電子產業的創新發展提供有力支撐。
