技術突破！8.5mm板厚+24層+總銅96盎司銅厚PCB，深圳普林電路15天極限交付
來源：深圳普林電路
日期：2025-04-10
瀏覽量：

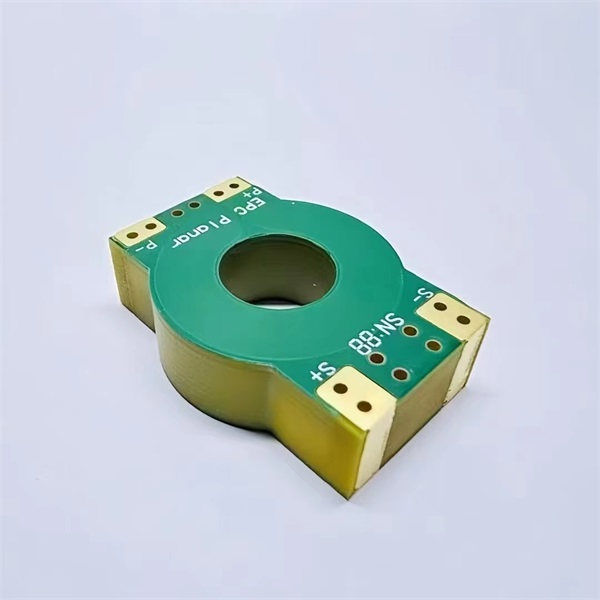

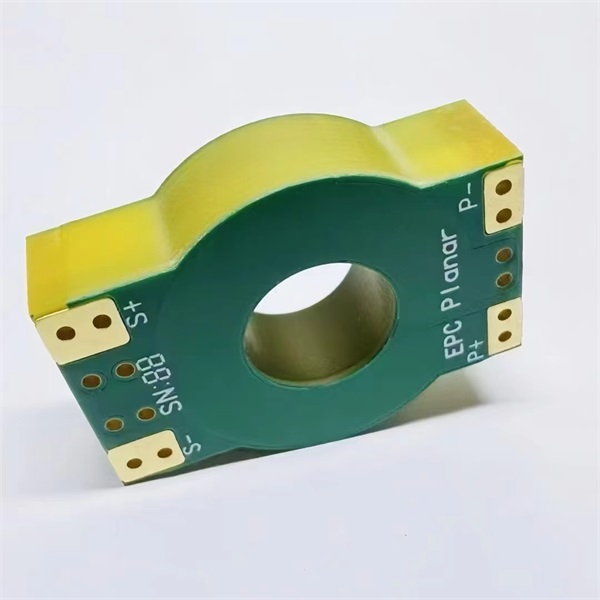

在PCB制造領域，層數高、銅層厚、超厚板高往往意味著極高的技術難度。近日，深圳普林電路成功制造出一款24層超高難度PCB板，板厚達8.5mm±0.2mm，總銅厚高達96盎司（3.36毫米），并以驚人的15天交付周期完成生產。這一成果的背后，是普林技術團隊精心策劃，工程、生產、品質團隊緊密協作，迎難而上的攻堅故事。

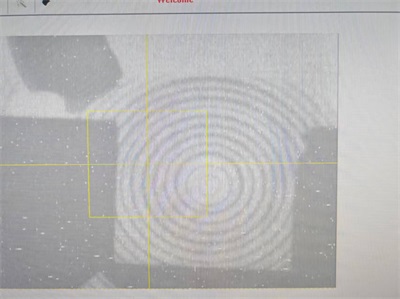

挑戰一：24層一次壓合成功，層間對準度的精準把控
24層PCB的層間對準度是行業公認的難題，而且板厚超厚，稍有不慎就會導致層偏、錯位、滑板問題。面對這一挑戰，工藝團隊采用熔合+鉚合+特制鉚釘工藝，確保每一層結構的精準疊合。工藝工程師與操作員全程協同，實時調整參數，反復驗證數據，最終實現了24層一次性壓合成型，層間對準度完全達標。

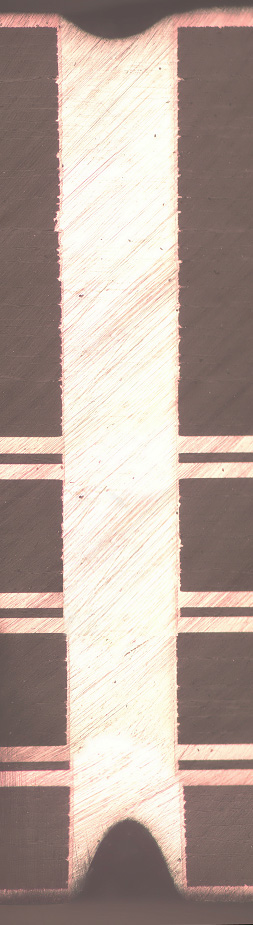

挑戰二：96盎司銅厚，鉆孔工藝的突破
每層4盎司、累計96盎司的銅厚，給鉆孔工序帶來了巨大挑戰——高銅厚易導致鉆刀磨損加劇、孔壁粗糙、孔變形等異常。工藝團隊迅速測試多種鉆刀材質與鉆孔參數組合，優化鉆孔參數，一舉突破了此難點。

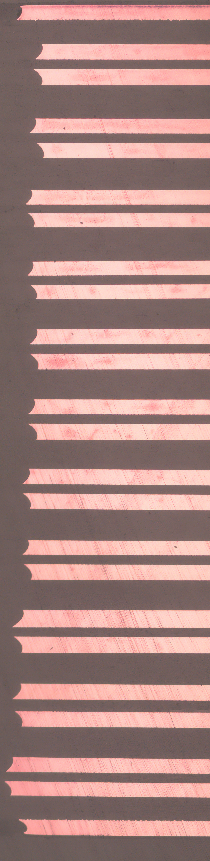

挑戰三：PP壓合空洞的完美解決
超厚板和多層結構在壓合過程中極易產生PP空洞或氣泡，影響最終可靠性。團隊通過優化工程設計，調整壓合程序，結合真空壓合技術，徹底消除了壓合空洞隱患。
挑戰四：8.5mm超厚板，板厚公差±0.2mm的極限控制
8.5mm的板厚遠超常規PCB的制造范圍，通過多次模擬測試和壓合參數優化，調整設備壓力與溫度曲線，確保每一道工序的穩定性，最終將公差牢牢控制在要求范圍內。
挑戰五：8.5mm超厚板，常規水平線制作完美解決
8.5mm的板厚遠超常規水平線的能力，通過技術團隊對水平線的臨時調整，解決過機卡板，表面擦花的難題。
15天交付：團隊協作的力量
從接到需求到最終交付，深圳普林電路僅用15天就完成了這一“不可能的任務”。這背后，是項目經理全程統籌，確保資源調配無縫銜接。是跨部門高效協作的結果——工藝團隊通宵達旦優化方案，生產團隊時刻關注保障進度，品質團隊嚴苛把關每一環節。 深圳普林電路再次用實力證明，在PCB制造的高端領域，技術攻堅固然重要，但團隊的默契與執行力才是突破極限的關鍵。
這一案例不僅彰顯了深圳普林電路在高端PCB制造領域的先進工藝技術水平，也為行業樹立了快速響應、協同攻堅的標桿。
