電子產品向小型化、高性能化發展的當下，8層電路板因出色電氣性能和高密度布局，成為高端電子設備核心。像智能手機、通信基站等，都靠它保障復雜系統穩定運行。

8層電路板獨特優勢

相比少層電路板，8層板布線空間更充裕，能滿足復雜設備集成大量元器件的需求。合理規劃信號層與電源層，可減少信號干擾，提升傳輸穩定性與速度，例如在高速數據傳輸時，能為信號設獨立傳輸層防串擾。其多層結構還有利于均勻散熱，增強設備可靠性、延長使用壽命。

加工過程中的關鍵工序

基板材料選擇

8層電路板對基板材料的要求較高，需要具備良好的電氣性能、機械性能和熱性能。常用的基板材料有玻璃纖維增強環氧樹脂覆銅板、聚四氟乙烯等。FR-4材料具有成本較低、綜合性能較好的特點，適用于大多數普通應用場景。而PTFE材料則具有優異的高頻性能和低介電常數，更適合用于高頻、高速信號傳輸的8層電路板，如通信設備中的電路板。在選擇基板材料時，需要根據電路板的具體應用需求，綜合考慮材料的各項性能指標和成本因素。

內層線路制作

內層線路的制作是8層電路板加工的重要環節。首先，將覆銅板裁剪成合適的尺寸，然后在其表面均勻涂布一層感光材料，如干膜或液態光致抗蝕劑。接著，通過曝光機將設計好的內層電路圖案轉移到覆銅板上，曝光后的感光材料在有圖案的區域發生光聚合反應，形成固化的抗蝕層。隨后，使用顯影液將未曝光區域的感光材料溶解去除，從而在覆銅板上顯現出清晰的內層電路圖案。最后，將覆銅板放入蝕刻機中，蝕刻液會將未被抗蝕層保護的銅箔溶解去除，留下精確的內層電路線條。在這個過程中，需要嚴格控制曝光時間、顯影液濃度和蝕刻液參數，以確保內層線路的精度和質量。

層壓工藝

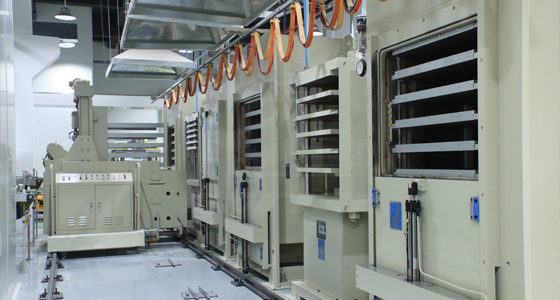

層壓是將多個內層線路板和半固化片，按照設計好的層疊結構進行壓合，形成一個完整的多層電路板的過程。在層壓之前，需要對內層線路板進行黑化處理，以增加其與半固化片之間的粘結力。然后，將內層線路板、半固化片和外層銅箔按照順序疊放好，放入真空層壓機中。在高溫、高壓的環境下，半固化片會逐漸熔化并填充內層線路板之間的空隙，使各層緊密結合在一起。層壓過程中的溫度、壓力和時間控制至關重要，過高的溫度或壓力可能導致電路板變形、分層，而過低的溫度或壓力則會使粘結不牢固。因此，需要根據基板材料和層疊結構的特點，精確調整層壓參數，以確保電路板的層間結合強度和尺寸穩定性。

鉆孔與鍍銅

層壓完成后，需要在電路板上鉆出用于安裝電子元器件引腳和連接不同層線路的孔。鉆孔使用的是高精度的數控鉆孔機，通過控制鉆頭的轉速、進給速度和鉆孔位置，確保孔的尺寸精度和垂直度。鉆孔完成后，需要對孔壁進行鍍銅處理，使孔壁具有良好的導電性，實現不同層之間的電氣連接。鍍銅工藝通常采用化學鍍銅和電鍍銅相結合的方法，首先通過化學鍍銅在孔壁表面沉積一層薄薄的銅層，然后再通過電鍍銅將銅層加厚到所需的厚度。鍍銅過程中要保證鍍液的成分、溫度和電流密度等參數穩定，以確保鍍銅層的均勻性和質量。

外層線路制作與表面處理

外層線路的制作過程與內層線路類似，同樣需要經過涂布感光材料、曝光、顯影、蝕刻等工序。在制作外層線路時，需要注意與內層線路的對準精度，以確保整個電路板的電氣連接正確無誤。外層線路制作完成后，為了提高電路板的可焊性和抗氧化能力，需要對電路板表面進行處理。常見的表面處理工藝有熱風整平、化學鍍鎳金、有機可焊性保護劑等。熱風整平是將電路板浸入熔化的錫鉛合金中，然后用熱風將多余的焊料吹平，使電路板表面形成一層均勻的焊料涂層；化學鍍鎳金則是在電路板表面先鍍一層鎳，再鍍一層金，金層具有良好的導電性和抗氧化性，能提高電路板的可靠性；有機可焊性保護劑是在電路板表面涂覆一層有機保護膜，防止銅表面氧化，同時在焊接時保護膜會分解，露出銅表面，保證良好的焊接性能。選擇表面處理工藝要根據電路板的應用場景、成本要求以及對電氣性能和可靠性的期望來決定。

嚴格的質量檢測

外觀檢查

8層電路板加工完成后，首先要進行外觀檢查。通過肉眼或借助放大鏡、顯微鏡等工具，檢查電路板表面是否有劃傷、污漬、銅箔殘留、線路短路或斷路等明顯缺陷。同時檢查絲印字符是否清晰、完整，孔位是否正確等。外觀檢查是質量檢測的基礎環節，能夠發現一些直觀的質量問題，及時進行返工或報廢處理。

電氣性能測試

電氣性能測試是8層電路板質量檢測的關鍵環節。使用專業的測試設備，如飛針測試機、在線測試儀等，對電路板的電氣性能進行全面檢測。飛針測試機通過探針與電路板上的測試點接觸，檢測電路的連通性、短路、斷路以及元件參數等；在線測試儀則可對電路板上安裝的元器件進行功能測試，判斷其是否正常工作。此外，對于高速信號線路，還需要使用網絡分析儀等設備進行信號完整性測試，檢測信號在傳輸過程中的衰減、反射、串擾等情況。通過電氣性能測試，能夠確保8層電路板的電氣性能符合設計要求，滿足電子設備的使用需求。

X射線檢測

由于8層電路板是多層結構，內部的層間連接和焊點質量無法直接通過外觀檢查和電氣性能測試進行評估。因此，需要使用X射線檢測設備對電路板進行內部結構檢測。X射線檢測可以穿透電路板，拍攝內部層間連接和焊點的圖像，通過分析圖像可以判斷層壓是否良好、鉆孔與鍍銅是否合格、焊點是否存在虛焊、短路等缺陷。X射線檢測能夠發現一些隱藏在電路板內部的質量問題，有效提高產品的質量和可靠性。

8層電路板的加工是一個復雜而精密的過程，涉及到多個環節和關鍵技術。從加工前的精密設計，到加工過程中的關鍵工序，再到嚴格的質量檢測，每一個步驟都需要精心操作和嚴格把控，才能生產出高質量的8層電路板，為現代電子技術的發展提供有力支持。
