HDI盲埋孔線路板憑借其特性，如更高的布線密度、更優的電氣性能等，在眾多領域得到了廣泛應用。從智能手機、平板電腦等消費電子產品，到汽車電子、通信基站等對性能要求嚴苛的工業設備，HDI盲埋孔線路板很關鍵，而線寬線距精度作為影響其性能的重要因素，有著嚴格且精細的標準。

一、線寬線距精度的重要性

電氣性能影響：線寬直接關系到導線的電阻，較寬的線寬電阻較小，能承載更大的電流；線距則影響線路間的電容和電感。在高頻電路中，若線寬線距精度不足，電容和電感的變化會導致信號傳輸過程中出現延遲、失真等問題，嚴重影響信號完整性。例如，在5G通信設備的HDI盲埋孔線路板上，信號傳輸速率極高，微小的線寬線距偏差都可能使信號無法準確傳輸，導致通信質量下降。

布線密度與空間利用：HDI盲埋孔線路板的優勢之一在于高密度布線。高精度的線寬線距能夠在有限的空間內布置更多的線路，實現更復雜的電路功能。以智能手機主板為例，為了容納眾多的芯片、傳感器等電子元件，需要在極小的面積上完成大量布線。只有嚴格控制線寬線距精度，才能在狹小空間內實現高效布線，提升主板的集成度，滿足手機功能日益豐富的需求。

二、常見的線寬線距精度標準數值

行業通用標準：在一般的HDI盲埋孔線路板制造中，常見的最小線寬可達3-4mil（0.076-0.10mm），最小線距也在3-4mil左右。對于一些要求稍低的應用場景，如普通消費電子的非核心控制板，線寬線距可能會放寬至5-6mil（0.127-0.152mm）。但隨著技術的不斷進步，高端HDI線路板的線寬線距精度正朝著更小的方向發展。例如，部分先進的芯片封裝基板，其線寬線距已能達到1-2mil（0.025-0.051mm），以滿足芯片內部高速、高密度的信號傳輸需求。

不同應用領域的標準差異：在汽車電子領域，由于對可靠性要求極高，工作環境復雜（如高溫、高振動等），HDI盲埋孔線路板的線寬線距精度標準較為嚴格。例如，汽車發動機控制單元（ECU）所使用的線路板，線寬線距精度一般控制在4-5mil，以確保在惡劣環境下信號傳輸?shù)姆€(wěn)定性和可靠性。而在醫療設備領域，如核磁共振成像（MRI）設備中的HDI線路板，為了保證精準的信號采集和處理，線寬線距精度可能會達到2-3mil，對制造工藝提出了極高要求。

三、影響線寬線距精度的因素

制造工藝：光刻工藝是決定線寬線距精度的關鍵環節。在光刻過程中，曝光機的精度、光刻膠的性能以及顯影、蝕刻工藝的控制都會對線寬線距產生影響。若曝光機精度不足，可能導致曝光圖案偏差，進而使蝕刻后的線寬線距偏離設計值。蝕刻過程中，蝕刻液的濃度、溫度以及蝕刻時間的控制不當，也會造成線寬過寬或過窄、線距不均勻等問題。

材料特性：線路板的基板材料和銅箔材料特性對線寬線距精度也有影響。不同的基板材料，其熱膨脹系數不同。在制造過程中，由于經歷多次加熱、冷卻工序，若基板材料熱膨脹系數不穩定，可能導致線路板變形，從而影響線寬線距精度。銅箔的厚度均勻性同樣重要，厚度不均勻的銅箔在蝕刻過程中，會出現蝕刻速率不一致的情況，導致線寬偏差。

四、檢測與控制精度的方法

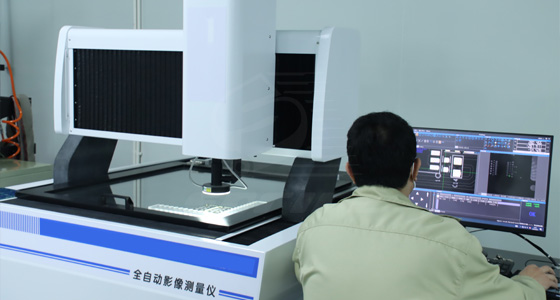

檢測手段：在HDI盲埋孔線路板生產過程中，會采用多種檢測手段來監控線寬線距精度。光學顯微鏡是常用的檢測工具之一，通過放大線路板表面圖像，人工或借助圖像分析軟件測量線寬線距，判斷是否符合標準。電子顯微鏡（如掃描電子顯微鏡SEM）則具有更高的分辨率，可用于檢測極小線寬線距的細微偏差。此外，還有基于激光干涉原理的非接觸式測量設備，能夠快速、高精度地測量線寬線距，提高檢測效率。

過程控制：為確保線寬線距精度，PCB廠家會對生產過程進行嚴格控制。在光刻工序前，會對曝光機進行校準，確保曝光圖案的準確性。在蝕刻過程中，實時監測蝕刻液的各項參數，并根據反饋?zhàn)詣?dòng)調整蝕刻時間和強度。同時，通過建立完善的質量管理體系，對原材料進行嚴格檢驗，對生產過程中的每一道工序進行記錄和追溯，一旦發現線寬線距精度出現問題，能夠迅速定位原因并采取相應措施進行改進。

HDI盲埋孔線路板的線寬線距精度標準是一個復雜且精細的體系，受到多種因素影響。后續電子技術的持續發展，使其對精度的要求也將不斷提高。只有深入理解并嚴格遵循這些標準，通過先進的制造工藝和有效的檢測控制手段，才能生產出高質量的HDI盲埋孔線路板，滿足各領域日益增長的技術需求。
