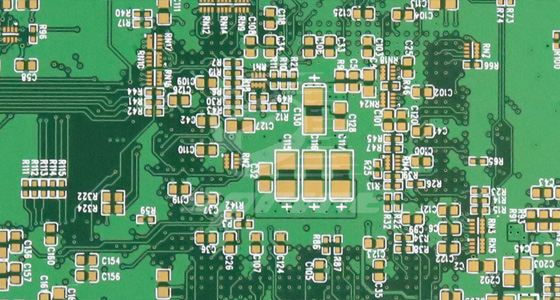

多層PCB板不僅承載著電子元件之間的連接，更是確保設備穩定運行和性能優化的關鍵。隨著電子技術的發展，多層PCB板的抗干擾能力成為了衡量其性能的重要指標之一。下面主要是探討多層PCB板的抗干擾能力，分析其在現代電子設備中的應用價值和表現。

一、多層PCB板抗干擾能力的強大表現

1. 信號完整性：多層PCB板通過優化布線路徑和層間連接，有效減少了信號傳輸過程中的干擾和衰減，保證了信號的完整性和準確性。

2. 電磁兼容性（EMC）：多層PCB板設計時會考慮到電磁兼容性，通過合理的布線和屏蔽措施，減少電磁干擾對其他電子元件的影響，同時也保護自身免受外部電磁干擾。

3. 熱管理：多層PCB板通過合理的熱設計，如熱過孔和散熱層的使用，有效分散和傳導熱量，減少因熱積聚導致的電子元件性能下降和干擾。

4. 高頻性能：在高頻應用中，多層PCB板能夠提供更好的信號傳輸性能，減少高頻信號的反射和傳輸損耗，提高整體的抗干擾能力。

5. 機械穩定性：多層PCB板的結構設計能夠提供更好的機械穩定性，減少由于物理沖擊或振動導致的連接問題和信號干擾。

二、多層PCB板抗干擾能力的作用

1. 提高可靠性：抗干擾能力強的多層PCB板能夠確保電子設備在復雜電磁環境下的穩定運行，減少故障率。

2. 優化性能：通過減少信號干擾，多層PCB板能夠提升電子設備的性能，如通信設備的信號傳輸質量和速率。

3. 延長使用壽命：良好的抗干擾能力有助于減少電子元件的磨損，延長設備的使用壽命。

4. 滿足法規要求：許多國家和地區對電子設備的電磁兼容性有嚴格的法規要求，多層PCB板的抗干擾能力有助于滿足這些法規標準。

5. 支持復雜設計：隨著電子設備功能的日益復雜化，多層PCB板的抗干擾能力為實現更復雜的電路設計提供了可能。

隨著電子技術的不斷進步，多層PCB板的抗干擾能力也在不斷提升。未來的多層PCB板將更加智能化、集成化，以適應更高頻率、更高性能的電子設備需求。同時，隨著新材料和新工藝的應用，多層PCB板的抗干擾能力將得到進一步的增強，為電子設備的設計和制造提供更廣闊的發展空間。
