PCB塞孔工藝是確保電路板性能與可靠性的關鍵環節，隨著電子產品朝著“輕、薄、短、小”方向發展，PCB的集成度不斷提高，塞孔工藝的重要性愈發凸顯。以下將詳細介紹PCB塞孔的工藝流程。

一、準備工作

在正式開始塞孔流程前，需進行一系列準備工作。首先，要確保待加工的PCB板表面清潔，無油污、灰塵及其他雜質，以免影響塞孔效果?？刹捎贸暡ㄇ逑?、化學清洗等方式對PCB板進行預處理，隨后進行烘干，保證板面干燥。其次，根據PCB板的設計要求，選擇合適的塞孔材料，常見的有樹脂、油墨等。不同材料適用于不同的應用場景，例如，對于有較高電氣性能要求的場合，會選用具有良好絕緣性和穩定性的樹脂材料；而對于一般的阻焊塞孔需求，熱固性或感光性油墨較為常用。同時，還需準備好塞孔所需的設備，如絲印機、塞孔機等，并對設備進行調試，確保其參數設置符合工藝要求，如絲印機的網版張力、刮刀壓力、印刷速度等，塞孔機的注膠壓力、流量等。

二、鉆孔

鉆孔是PCB制造的前期工序，但與塞孔緊密相關。根據電路設計，使用數控鉆床在PCB板上鉆出導通孔或盲孔。鉆孔的精度、孔徑大小及孔壁質量會直接影響后續塞孔效果。為保證鉆孔質量，需選擇合適的鉆頭，并控制好鉆孔參數，如轉速、進給量等。例如，對于較薄的PCB板，可適當提高轉速、降低進給量，以減少孔壁的毛刺和粗糙度；而對于較厚的PCB板，則需調整參數，確保鉆孔的垂直度和貫通性。鉆完孔后，要對PCB板進行檢查，去除孔內殘留的鉆屑等雜質，為后續塞孔做準備。

三、孔壁處理

孔壁處理的目的是提高塞孔材料與孔壁的附著力，確保塞孔的牢固性。一般采用化學處理方法，如對孔壁進行微蝕處理，通過特定的化學溶液去除孔壁表面的氧化層、油污等，使孔壁呈現微觀粗糙狀態，增加塞孔材料與孔壁的接觸面積。在微蝕過程中，要嚴格控制溶液濃度、處理時間和溫度等參數。處理完成后，需用清水對PCB板進行充分沖洗，去除殘留的化學溶液，再進行烘干處理，保證孔壁干燥。對于一些特殊要求的PCB板，可能還需在孔壁上進行化學鍍銅等預處理，進一步增強孔壁與塞孔材料的結合力。

四、塞孔

塞孔是整個工藝流程的核心步驟。目前常見的塞孔方式有樹脂塞孔和油墨塞孔。

（一）樹脂塞孔

手工填膠：對于少量、特殊規格的PCB板，可采用手工填膠方式。使用專用的注射器或工具，將調配好的樹脂材料緩慢注入孔內，確保樹脂填充飽滿，無氣泡殘留。在填充過程中，需注意控制填充速度和力度，避免樹脂溢出孔外過多。填充完成后，用工具將孔口多余的樹脂刮平。

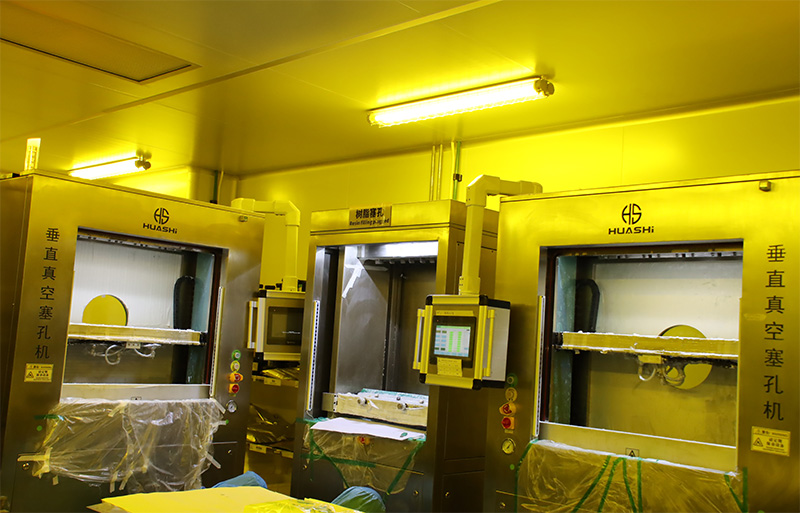

真空塞孔：對于大規模生產且對塞孔質量要求較高的情況，常采用真空塞孔設備。將PCB板放置在真空環境中，通過設備將樹脂材料注入孔內。在真空狀態下，孔內的空氣被抽出，有利于樹脂更充分地填充到孔的各個角落，減少氣泡產生，提高塞孔的密實度。例如，一些高端電子產品的PCB板制造，會優先選擇真空塞孔工藝，以保證產品的可靠性。

印刷塞孔：利用絲印機進行塞孔操作。將帶有對應孔位圖案的網版安裝在絲印機上，通過刮刀將樹脂材料刮過網版，使樹脂填充到PCB板的孔中。這種方式適用于孔徑較大、數量較多且分布規則的孔。在絲印過程中，要調整好絲印參數，如刮刀壓力、網版與PCB板的間距等，確保樹脂填充均勻、飽滿。

（二）油墨塞孔

鋁片網版塞孔：使用數控鉆床在鋁片上鉆出與PCB板塞孔位置對應的孔，制成鋁片網版。將鋁片網版安裝在絲印機上，采用熱固性或感光性油墨進行塞孔。在絲印過程中，油墨通過鋁片網版上的孔填充到PCB板的導通孔內。此方法能較好地控制油墨填充量，保證塞孔的一致性，但對鋁片網版的制作精度要求較高。

直接絲印塞孔：采用特定目數的絲網，如36T或43T絲網，安裝在絲印機上，在完成板面阻焊油墨印刷的同時，將導通孔塞住。這種方式工藝流程相對簡單，但由于過孔內存有大量空氣，在后續固化過程中，空氣膨脹可能會沖破阻焊膜，造成空洞、不平整等問題，因此對油墨的性能和絲印參數的控制要求較為嚴格。

五、固化

塞孔完成后，需對填充的樹脂或油墨進行固化處理，使其具有一定的強度和穩定性。

（一）樹脂固化

熱固化：將塞孔后的PCB板放入烘箱中，根據樹脂材料的特性，設置合適的溫度和時間進行加熱固化。一般熱固化溫度在120℃-180℃之間，時間為30-90分鐘不等。在固化過程中，樹脂分子發生交聯反應，形成三維網狀結構，從而提高樹脂的硬度和強度。例如，對于一些環氧樹脂類塞孔材料，常采用150℃下固化60分鐘的工藝參數。

光固化：若使用的是光固化樹脂，可通過紫外線照射進行固化。將PCB板放置在紫外線固化設備中，根據樹脂對紫外線波長的敏感特性，選擇合適的光源和照射時間。光固化速度快，生產效率高，且能減少熱對PCB板的影響，適用于對熱敏感的PCB板或對生產效率要求較高的場景。

（二）油墨固化

熱固性油墨固化：與樹脂熱固化類似，將塞孔后的PCB板放入烘箱，在特定溫度下使油墨中的樹脂成分發生交聯固化。熱固性油墨的固化溫度一般在150℃-200℃，時間為20-60分鐘。不同品牌和型號的熱固性油墨，其固化參數會有所差異，需根據實際情況進行調整。

感光性油墨固化：先對塞孔后的PCB板進行預烘，去除油墨中的溶劑，使油墨初步干燥。然后進行曝光，通過紫外線照射，使油墨中的感光成分發生光化學反應，形成交聯結構。最后進行顯影，去除未曝光部分的油墨，留下固化的塞孔油墨。曝光時間和顯影參數需根據油墨的感光特性和PCB板的具體要求進行精確控制。

六、打磨

固化后的塞孔表面可能存在不平整的情況，需要進行打磨處理，使PCB板表面平整光滑，滿足后續工藝要求。

機械打磨：采用磨板機等設備，通過砂紙或砂輪等打磨工具對PCB板表面進行打磨。在打磨過程中，要控制好打磨壓力、速度和時間，避免過度打磨導致塞孔材料被磨穿或PCB板表面受損。打磨后，需對PCB板進行清洗，去除表面殘留的粉塵等雜質。

化學拋光：對于一些對表面平整度要求極高的PCB板，可采用化學拋光方法。將PCB板浸泡在特定的化學溶液中，通過化學反應去除表面的微小凸起，使表面達到平整光滑的效果?；瘜W拋光能在不損傷PCB板內部電路的情況下，有效提高表面質量，但需要嚴格控制化學溶液的濃度、溫度和處理時間等參數。

經過以上完整的塞孔工藝流程，PCB板的導通孔或盲孔被有效填充，從而滿足電子產品在電氣性能、焊接工藝等方面的要求，為后續的電子元件安裝和整機組裝奠定良好基礎。
