隨著電子技術的迅猛發展，電子產品的功能日益復雜，元器件集成度不斷提升，促使傳統的單層或雙層電路板已經無法滿足需求，多層PCB因其優越的電氣性能和高度的集成度，在現代電子設備中得到了廣泛應用。在考慮PCB多層打樣制作流程時，了解從設計到成品的各個關鍵步驟是非常重要的。那么下面一起來了解下PCB板高精度打樣的制作流程。

一、PCB多層板設計階段

1、需求分析與方案設計

PCB多層板的設計首先要明確產品的需求，包括電氣性能、物理尺寸、信號完整性等方面。經過詳細的需求分析后，制定出合理的設計方案。方案設計要注重線路布局、層數分配，確保實現信號傳輸的穩定性和降低電磁干擾。

2、原理圖設計

使用專 業的EDA軟件繪制電路原理圖，原理圖設計是多層PCB設計的基礎，準確性非常重要，按照設計需求，繪制出符合電氣性能和功能要求的原理圖文件。

3、PCB層疊結構設計

多層PCB通常包括外層和內層，層疊結構設計需考慮信號層、電源層和接地層的合理搭配，以保證信號質量。常見的多層PCB有4層、6層、8層等，層疊形式需根據具體需求進行設計。

4、PCB布局布線

根據層疊結構進行布線。布線過程中要遵循設計規范，考慮高頻信號的處理、地線隔離等問題。確保信號路徑短，盡量減少交叉和干擾。

5、設計規則檢查(DRC)

在布局布線完成后，進行設計規則檢查(DRC)，以確保所有設計符合制造工藝要求和電氣性能規范。發現問題及時調整，避免后續生產中的潛在風險。

二、PCB打樣制作準備階段

1、輸出設計文件

設計完成后，導出符合生產廠商要求的Gerber文件和鉆孔文件，這些文件是用于生產PCB的重要依據。Gerber文件包括每層電路圖形、鉆孔位置和尺寸、阻焊層、絲印層等信息。

2、制定生產計劃

選擇合適的生產廠商，并制定詳細的生產計劃。生產計劃包括材料采購、生產周期、質量檢測等內容，確保在約定時間內完成打樣制作。

三、PCB多層板制造階段

1、材料準備

根據設計要求準備合適的基材(如FR4、陶瓷基板等)、銅箔層、阻焊膜等。在多層PCB制造中，材料的選擇和質量直接影響產品的性能。

2、內層圖形制作

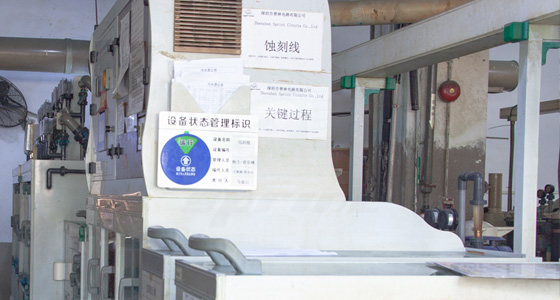

內層圖形制作是多層PCB制造的關鍵步驟之一，將基材表面進行清潔，然后利用光刻技術將光敏膜涂覆在基材表面。通過曝光和顯影，形成內層電路圖形。之后進行化學蝕刻，去除多余的銅箔，保留所需的電路圖形。

3、層間壓合

將內層圖形和預先準備好的外層(未加工)進行疊層，然后在高溫高壓下進行壓合。壓合工藝需要控制好溫度、壓力和時間，確保各層之間緊密結合，層間無氣泡或分層。

4、鉆孔

根據鉆孔文件，在壓合后的板材上進行鉆孔，鉆孔過程需要高精度的機械設備，確保孔位準確無誤，并避免在鉆孔過程中損傷板材。

5、電鍍與鍍孔

鉆孔后，進行孔壁電鍍，形成良好的導電通道，電鍍過程中要保證鍍層厚度均勻，避免出現孔壁脫落現象。鍍孔后，會進行一次電鍍，以增強PCB的機械強度和導電性能。

6、外層圖形制作

外層圖形制作與內層類似，通過光刻、顯影和蝕刻工藝，形成外層電路圖形。外層圖形制作過程中需特別注意圖形的對位精度，確保與內層圖形的準確配合。

7、表面處理

為提高PCB的焊接性能和防氧化能力，對外層表面進行處理。常見的表面處理方法包括熱風整平(HASL)、化學鍍金(ENIG)、沉銀、沉錫等。選擇合適的表面處理方式，可以顯著提高PCB板的使用壽命和可靠性。

8、阻焊與絲印

在電路圖形層上覆蓋一層阻焊膜，保護電路圖形和防止焊接時產生的短路。阻焊膜覆蓋后，再進行絲印工藝，標注元器件位置及相關信息，便于后續的組裝和調試。

9、電氣測試

制造完成后，對多層PCB進行直流電測試(DCT)和高壓測試(HVT)，檢測每條電路的通斷情況以及絕緣性能，確保電氣性能符合設計要求。

PCB多層打樣制作是一項復雜且精細的過程，從初始的設計階段到成品包裝，每一步都必須嚴格控制和精心制作。通過詳細的流程介紹，可以看出每一個環節都對產品的質量和性能有著重要影響。因此，在實際生產過程中，嚴格按照標準操作流程，合理分配資源，才能生產出高品質的多層PCB，為現代電子產品的發展提供強有力的支持和保障。
