在電路板這一復雜而精妙的科技領域中，每一個環節都如同精密機械中的齒輪，相互咬合、協同工作，共同推動著電子設備的發展。而在 PCB 的設計與制造流程里，有一個環節宛如一位嚴謹的質檢員，時刻審視著設計版圖的每一個細節，這就是 DRC（Design Rule Check，設計規則檢查）。它是保障 PCB 從設計藍圖順利走向實際產品的關鍵要素。

一、DRC 的基本概念

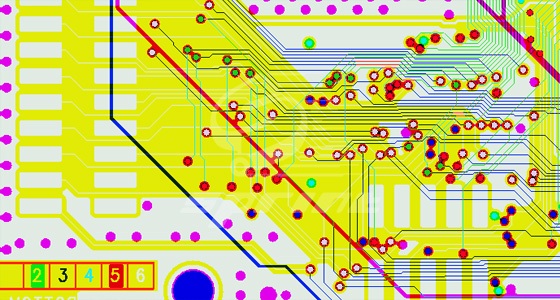

DRC 是一種在 PCB 設計過程中使用的自動化檢查機制。它依據預先設定的設計規則，對 PCB 版圖進行全面細致的檢查。這些設計規則涵蓋了多個方面，包括但不限于線寬、線距、過孔尺寸、元件間距、電氣規則等。例如，在電氣規則方面，會檢查不同網絡之間是否存在短路風險；在物理尺寸規則中，會查看線寬是否滿足 PCB 生產工藝的最小要求，以保證線路在電流通過時不會因過熱等問題損壞。

二、DRC 的重要性

（一）保證制造可行性

對于 PCB 廠家而言，如果沒有嚴格的 DRC 檢查，設計圖可能存在不符合生產工藝的問題。比如線間距過小，在 PCB 制造過程中的蝕刻環節可能會導致相鄰線路短路。這會使生產出來的 PCB 出現功能性故障，增加生產成本和生產周期，嚴重的甚至可能導致整批產品報廢。

（二）確保電氣性能

準確的 DRC 檢查能夠保障 PCB 的電氣性能。例如，通過檢查元件之間的連接和布線規則，可以確保信號傳輸的完整性。如果某些信號線的長度不符合規則，可能會引起信號的反射、延遲等問題，影響整個電路系統的正常運行。而且，合適的元件間距和電氣規則檢查能防止電磁干擾等不良現象的發生。

三、DRC 的工作原理

（一）規則設定

在 PCB 設計軟件中，工程師根據 PCB 的具體設計要求、所使用的材料以及生產工藝條件來設定 DRC 規則。這些規則通常以參數的形式存在，例如最小線寬設定為一定的值（如 0.1mm），相鄰線路之間的間距最小值（如 0.15mm）等。

（二）檢查過程

當設計人員完成 PCB 版圖初步設計后，啟動 DRC 檢查。軟件會自動遍歷整個版圖，將版圖中的每個元素（如線條、過孔、元件封裝等）與設定的規則進行對比。一旦發現不符合規則的情況，就會標記出來，并生成相應的報告。報告中會詳細列出違規類型、違規位置等信息，方便設計人員快速定位和修改問題。

四、與 PCB 廠家的關系

PCB 廠家在收到客戶的設計文件后，也會進行 DRC 檢查或要求客戶提供已經通過 DRC 檢查的文件。這是因為廠家需要確保設計文件能夠在自身的生產工藝條件下順利生產。如果廠家的生產工藝水平與設計文件要求存在差異，可能需要與客戶溝通修改設計規則或者調整生產工藝參數，而 DRC 是這一溝通協調過程中的重要依據。
