作為PCB制造的一個基本元素，金屬化過孔（PTH）在電氣連接和信號傳輸中發揮著關鍵作用。無論是在智能手機、計算機，還是在自動化設備中，金屬化過孔都為多層電路的高效運行提供了必要支持。接下來將對金屬化過孔的定義、制作工藝、特性及在PCB制造中的應用展開深入探討。

一、什么是金屬化過孔？

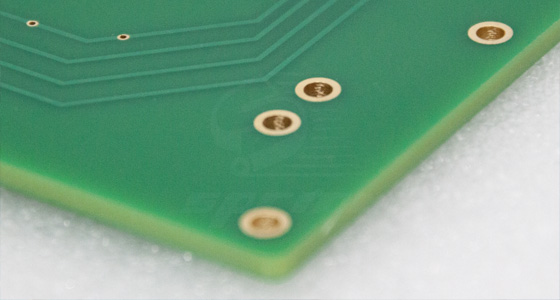

金屬化過孔是一種通過電鍍工藝在孔壁形成導電金屬層的孔，以實現PCB不同層之間的電氣連接。金屬化過孔不僅連接電路板的各層，還確保信號和電源的穩定傳遞，是多層PCB設計的基礎。

二、金屬化過孔的制作工藝

金屬化過孔的制作過程主要包括以下步驟：

孔加工：通過精確的鉆孔技術，在PCB基材上按設計要求加工出所需孔。

清洗：對孔進行全面清洗，以去除污垢和雜質，為后續工序做好準備。

預處理：化學處理孔壁，提升其表面特性，確保金屬在后續電鍍中良好的附著。

電鍍：通過電鍍工藝在孔壁上沉積一層金屬（通常為銅），實現電氣連接。

后處理：電鍍完成后，進行清洗和附加防氧化處理，提升金屬化過孔的耐用性。

三、金屬化過孔的特性

金屬化過孔具有以下特性：

優良導電性：提供低阻抗的電氣連接，確保信號和電源穩定傳輸。

強機械性能：增強PCB的整體結構，避免在生產和使用中遇到的物理損傷。

抗高溫性能：適應多種電子元件工作時產生的熱量，保持電氣性能穩定。

小型化能力：支持緊湊的電路設計，滿足現代設備的高集成度需求。

四、金屬化過孔在PCB制造中的應用

金屬化過孔的應用主要體現在以下幾個方面：

層間連接：實現多層PCB各層之間的電氣連接，是其設計的核心組件。

信號完整性：確保信號在電路內快速、穩定傳輸，降低干擾和損失。

電源分配：高效地將電源信號分配到各個元件，確保其正常功能。

高頻應用支持：在高速電路中，金屬化過孔能夠優化信號延遲，提升整體性能。

金屬化過孔不僅是PCB設計與制造中的基礎組件，更是實現高性能電子產品的關鍵技術支持。市場上對于小型化、高集成度電路板需求的持續增長，金屬化過孔的應用顯得更加重要。對于電路板制造商而言，深入了解金屬化過孔的性質和工藝，將有助于改善生產效率和提高產品質量。
