在印刷電路板（PCB）設計中，盲孔和埋孔是兩種關鍵的連接技術，它們在高密度、高性能電子設備的制造中發揮著重要作用。本文將深入探討盲孔和埋孔的定義、應用以及它們的創建過程。此外，我們還將介

紹在設計這些特殊類型的通孔時需要考慮的重要準則，以確保PCB的可靠性和性能優化。讓我們一起來了解盲孔和埋孔在現代電子制造中的重要性及其設計原則。

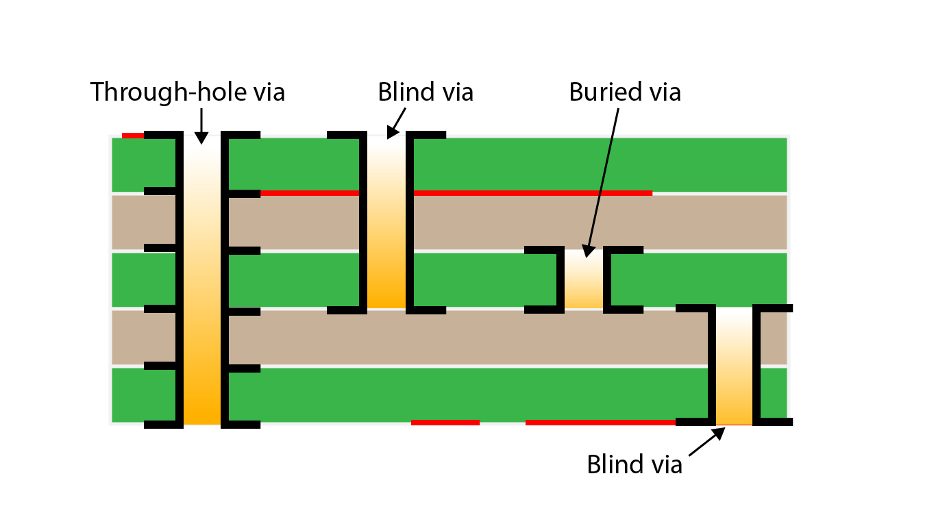

在PCB設計中，盲孔（Blind Vias）是一種特殊類型的通孔，其連接方式僅限于外層與內層之間，而不貫穿整個PCB板。這種設計允許在有限的空間內建立必要的連接，同時避免對電路板反面的干擾。

盲孔是一種通孔結構，連接PCB的外層與一個或多個內層，但不延伸穿過整個PCB。這意味著盲孔只能從一個面板的一側看到，而在另一側是看不到的，因此稱為"盲"孔。

舉個例子，假設有一個四層的PCB，其中第一層和第二層之間需要進行連接，而避免穿透到PCB的最外層。在這種情況下，可以使用盲孔來實現這種連接，而無需在PCB的另一側留下不必要的孔洞。

另一種常見的通孔類型是埋孔（Buried Vias），它們連接一個或多個PCB內層，但不延伸到任何外層。埋孔在復雜多層PCB布局中發揮著關鍵作用，特別是在高性能電子設備中，其中對信號完整性和空間優化的要求非常高。

埋孔是一種通孔結構，連接PCB的一個或多個內層，但不延伸到任何外層，這意味著它完全隱藏在PCB的內部層次中。

比如，考慮一個復雜的八層PCB，其中有多個內層之間需要連接，但不涉及到任何外層。在這種情況下，使用埋孔是非常合適的，因為它們可以在PCB的內部實現所需的信號連接，同時保持外觀的整潔。

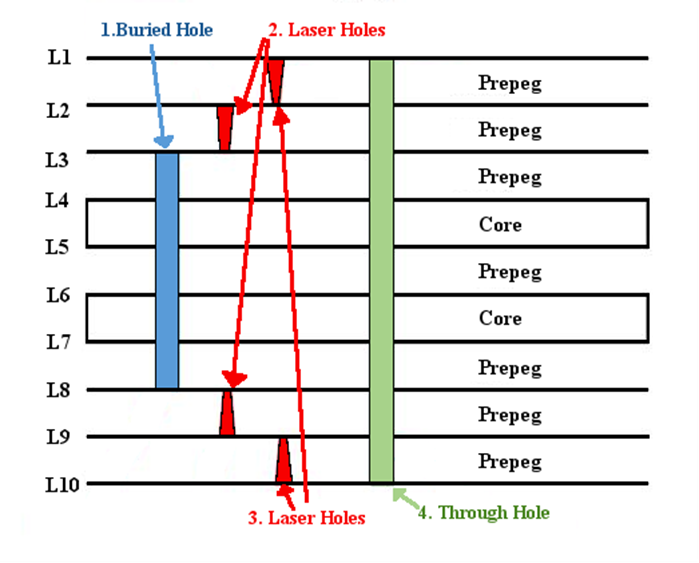

為了創建盲孔和埋孔，PCB制造過程中的鉆孔階段至關重要。通過控制鉆孔的深度，制造商可以實現盲孔和埋孔的定向連接，然后進行電鍍處理以確保電氣連接的可靠性。

首先，在PCB的一側進行正常的鉆孔操作，創建從外層到內層的孔。

接下來，通過控制深度鉆孔技術，鉆孔被限制在特定的內層，不延伸到PCB的另一側。

最后，對孔進行電鍍，以在內部和外部層之間建立導電連接。

假設我們有一個雙面PCB，其中第一層和第二層之間需要建立連接，但不希望影響到PCB的底部第二層。通過控制盲孔的深度，可以僅將鉆孔深度限制在第一層和第二層之間，從而實現所需的信號連接。

在制造過程的鉆孔階段，通過控制鉆孔的深度，使得鉆孔僅停留在PCB的內層，不延伸到外層。

然后對這些內層鉆孔進行電鍍，以在相應的內層之間建立連接。

比如，考慮一個復雜的多層PCB，有四個內層，需要在這些內層之間建立多個信號連接。通過埋孔的制造過程，這些信號連接可以完全隱藏在PCB的內部，不會影響到外層，從而實現更高的布線密度和更好的信號完整性。

總體而言，盲孔和埋孔為PCB設計人員提供了更靈活的選項，以滿足高密度布線和復雜信號路由的需求。它們的正確使用有助于改善PCB的性能和可靠性。

當設計盲孔和埋孔時，有一些重要的準則需要遵循，以確保PCB的可靠性、性能和制造可行性。以下是這些準則的詳細描述和相關示例說明：

孔的縱橫比（Aspect Ratio）

孔的縱橫比是指孔的深度與直徑之間的比率。在高密度PCB中，特別是在使用盲孔和埋孔時，這一因素尤為重要。

其準則是為了避免制造困難和提高可靠性，通常要盡量控制縱橫比在合理范圍內。較高的縱橫比會增加鉆孔和電鍍的難度，可能導致制造中的問題，例如孔壁不均勻或信號損耗。

假設設計一個高密度的多層PCB，需要使用盲孔連接外層與內層。若要確保縱橫比在可控范圍內，可能需要對板厚和孔直徑進行優化，以避免過于陡峭的孔結構。

環形焊盤（Annular Ring）

環形焊盤是位于孔周圍的銅墊，它連接著焊盤和盲孔/埋孔。它對于提供穩固的焊接連接非常關鍵。

其準則是確保環形焊盤足夠大，以提供可靠的焊接面積和良好的連接。過小的環形焊盤可能導致焊接不牢固，甚至在制造過程中可能出現連接問題。

比如，考慮一個需要進行高溫焊接的PCB應用。若環形焊盤太小，可能會導致焊接不良，從而影響連接的可靠性。

追蹤和孔的間距

追蹤是PCB上的電路導線，與盲孔/埋孔之間的間距是指追蹤與孔之間的距離。

其要求追蹤和孔之間的間距要足夠，以避免信號干擾和交叉干擾。特別是在高速信號傳輸?shù)脑O(shè)計中，保持適當?shù)拈g距非常重要，以防止信號衰減和串擾。

比如，在設計高速數據傳輸?shù)腜CB時，如果追蹤和盲孔之間的間距不足，可能會導致信號衰減和數據傳輸錯誤。

孔柱（Via Stubs）

孔柱是指從盲孔/埋孔的末端延伸出來的部分，通常指連接到板的內層的部分。

在高頻應用中，盡量減少孔柱的長度，以防止阻抗不匹配和信號反射。較長的孔柱會導致信號的失真和傳輸性能下降。

比如在設計無線通信設備的PCB時，為了確保信號傳輸?shù)母哔|(zhì)量，需要盡量縮短盲孔連接到內層的部分。

層間過渡

層間過渡是指信號追蹤從一層切換到另一層的過程，特別是在使用盲孔時需要注意。

在設計時應考慮層間過渡的平穩性，以避免信號阻抗的突然變化。過渡應該盡量平緩，以確保信號完整性。

比如，在設計高速信號傳輸?shù)亩鄬覲CB時，需要仔細規劃信號追蹤的路徑，確保信號在切換層間時能夠保持穩定。

熱考慮

在使用埋孔時，需要考慮熱散熱情況，因為它們可能會影響PCB內的熱流。

在設計中需謹慎考慮熱孔和銅分布，以確保熱量能夠有效地傳導和散發，從而維持電子元件的工作溫度在安全范圍內。

舉個例子，在設計一塊高功率電源模塊的PCB時，必須考慮埋孔的位置，以便優化熱傳導和散熱，以保持元件的溫度在可接受的范圍內。

遵循這些準則可以幫助確保盲孔和埋孔的設計和制造過程順利進行，從而保證PCB的性能、可靠性和可制造性。

綜上所述，盲孔和埋孔作為先進的PCB連接技術，為高密度和高性能電子設備的制造提供了強大的解決方案。在設計這些特殊類型的通孔時，必須遵循關鍵的準則，如合適的縱橫比、足夠的環形焊盤以及合理的熱考慮。通過合理應用盲孔和埋孔技術，工程師們可以實現更緊湊、高效和可靠的PCB設計，滿足不斷增長的電子產品市場對性能和功能的要求。在未來，隨著技術的不斷發展，這些先進的PCB連接技術將繼續在電子行業中發揮著重要作用。
