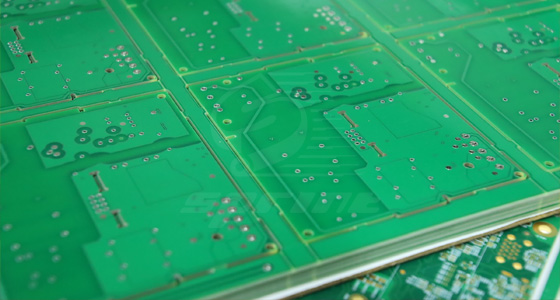

B的制造過程中,表面處理工藝對于保障電路板的性能和可靠性起著關鍵作用。OSP工藝作為一種重要的表面處理方式,近年來在電子制造領域得到了廣泛應用。
OSP是有機保焊膜,又稱護銅劑。簡單來講,OSP工藝就是在潔凈的裸銅表面,通過化學方法生長出一層有機皮膜。這層皮膜具有防氧化、耐熱沖擊和耐濕性,能保護銅表面在常態環境下不再繼續生銹。其原理基于化學鍵合,以常見的唑類OSP為例,烷基苯并咪唑類有機化合物中的咪唑環能與銅原子的3d10電子形成配位鍵,從而形成烷基苯并咪唑-銅絡合物。在涂覆過程中,先涂覆第一層,該層會吸附銅,接著第二層有機涂覆分子與銅結合,如此反復,直至形成二十甚至上百次有機涂覆分子集結的結構,最終在銅表面形成厚度一般在0.2-0.5μm之間的保護層。并且,由于長鏈烷基之間通過范德華力相互吸引,加上苯環的存在,這層保護膜具備良好的耐熱性和較高的分解溫度。在后續的焊接高溫環境中,這種保護膜又能夠很容易地被助焊劑迅速清除,使露出的干凈銅表面能在極短時間內與熔融焊錫結合,形成牢固的焊點。
OSP有三大類材料:松香類、活性樹脂類和唑類。目前應用較為為廣泛的是唑類OSP。唑類OSP已經歷了約5代的改進,這五代分別名為BTA、IA、BIA、SBA和最新的APA。唑類化合物屬于含氮有機化合物,像苯并三氮唑和咪唑有機結晶堿等都屬于此類。它們能夠很好地附著在裸銅表面,且具有專一性,只對銅有吸附作用,不會吸附在絕緣涂層如阻焊膜上。其中,苯并三氮唑會在銅表面形成一層分子薄膜,在組裝過程中,尤其是回流焊時,達到一定溫度這層薄膜容易揮發掉;而咪唑有機結晶堿在銅表面形成的保護薄膜比苯并三氮唑更厚,在組裝過程中能夠承受更多熱量周期的沖擊。
除油:這一步驟至關重要,其目的在于去除前制程中可能殘留在銅面上的氧化物、指紋以及油脂等污染物,從而獲得清潔的銅表面。通過專門的除油劑,利用化學作用將油污等雜質從銅表面剝離,為后續工藝提供良好基礎。
微蝕:微蝕的主要作用是去除銅面上較為嚴重的氧化物,并形成均勻光亮且具有一定粗糙度的銅面。這樣的微粗糙表面能夠使后續生長的OSP皮膜更好地附著,且更為細致均勻。不同的微蝕藥液會使銅面產生不同的粗糙度,進而影響成膜后銅面的光澤與顏色,因?yàn)榇植诙葧?huì)改變光線的折射率與角度。通常采用含有特定成分的微蝕溶液,控制好處理時間和溫度,精準實現微蝕效果。
酸洗:酸洗的功能是徹底清除微蝕后銅面上殘留的物質,保證銅面干凈,為下一道工序順利進行創造條件。酸洗溶液能夠中和并溶解微蝕過程中可能殘留的雜質,進一步優化銅表面狀態。
成膜:將經過預處理的PCB浸入含有唑類化合物和其他添加劑的溶液中。在合適的溫度、濃度以及時間等條件控制下,唑類化合物與銅表面發生反應,在銅表面形成一層透明、致密且均勻的有機保焊膜。這是OSP工藝的核心步驟,對溶液的各項參數要求嚴格,這些參數的微小變化都可能影響成膜的質量和厚度。
水洗:成膜后的PCB需要進行水洗,尤其是用去離子水沖洗,目的是去除表面殘留的溶液和雜質。水洗后的水pH值應嚴格控制在2.1以上,防止過酸的水洗液咬蝕溶解OSP皮膜,導致厚度不足。
干燥:為確保板面及孔內的涂布層干燥,一般建議使用60-90°C的熱風吹拂30秒左右。不過,這個溫度與時間可能因不同的OSP材質而有所差異,需根據實際情況進行調整。通過干燥處理,使OSP膜牢固地附著在銅表面,完成整個OSP工藝過程。
OSP工藝的優勢
成本效益顯著:相較于一些采用貴金屬或復雜工藝的表面處理方法,如化學鍍鎳/浸金,OSP工藝成本更低。它不需要昂貴的設備,材料成本也相對較低,且工藝相對簡單,減少了生產過程中的能源消耗和人力成本,非常適合大規模生產,在對成本敏感的消費電子等領域優勢明顯。
良好的焊接性能:OSP處理后的銅表面在初次焊接時可焊性很好,能夠確保焊點的完整性和可靠性。在無鉛焊接中,其表現同樣優異。因?yàn)樵诤附訒r(shí),OSP膜能迅速被助焊劑清除,使焊料與銅直接焊接,且形成的銅-錫間金屬間化合物結合強度大。
表面平整度高:由于OSP膜極薄,處理后的PCB能夠保持很好的平整度。這對于裝配要求高的器件,如細間距封裝的集成電路等非常有利,可有效避免因表面不平整導致的焊接不良現象。
環保優勢:OSP工藝不使用有毒或重金屬材料,符合環保法規要求。在環保意識日益增強的今天,這一優勢使得OSP工藝在電子制造行業中更具競爭力。
存儲期限有限:OSP膜在長期暴露于不利環境中時,會逐漸失去保護作用,導致銅表面氧化,進而影響焊接性能。一般要求OSP處理的PCB在制造后6個月內使用。并且在存儲過程中,OSP表面不能接觸酸性物質,溫度也不能過高,否則OSP會揮發掉。
機械耐久性差:OSP膜層很薄且機械強度較低,在制造、搬運過程中容易被劃傷或損壞。一旦膜層受損,銅面暴露在空氣中就容易氧化,降低焊接質量。因此在操作和運輸過程中需要格外小心,采取相應的防護措施。
檢測與維護難度:由于OSP膜透明無色,檢查起來相對困難,難以直觀辨別PCB是否涂過OSP。在焊接過程中,需要更強勁的助焊劑才能徹底消除保護膜,否則容易導致焊接缺陷。而且OSP本身不導電,對于某些對電氣性能有特殊要求的應用場景并不適用。對于咪唑類OSP,由于形成的保護膜較厚,還可能影響電氣測試。
消費電子領域:在眾多消費電子產品,如手機、平板電腦、筆記本電腦、遙控器、玩具、簡易計算器等的PCB制造中,OSP工藝得到廣泛應用。這些產品通常批量生產,對成本控制嚴格,同時對性能要求適中,OSP工藝的成本優勢、良好的焊接性能和平整的表面恰好滿足了這些需求。
對空間要求高的產品:在一些對空間要求極為苛刻的小型電子設備,如微型傳感器、小型藍牙模塊、可穿戴設備等產品中,OSP工藝也具有獨特優勢。其能夠保持PCB表面平整度,有利于在有限空間內實現高密度的電路布局。
電子產品向輕、薄、短、小型化、多功能化方向發展,使PCB也朝著高精密度、薄型化、多層化、小孔化方向邁進,尤其是表面貼裝技術的迅猛發展。在這樣的趨勢下,OSP工藝憑借其自身優勢,在PCB表面處理領域占據著重要地位。盡管存在一定局限性,但通過合理的工藝控制和后續防護措施,能夠在眾多電子設備的生產中發揮關鍵作用,并將隨著技術的發展不斷完善和創新。
