PCB作為電子設備的關鍵組成部分，其制造工藝的精度和效率直接影響著電子產品的性能和質量。隨著電子產品不斷向小型化、高性能化發展，對PCB的設計和制造提出了更高的要求。其中，鉆孔工藝作為PCB制造中的重要環節，傳統的機械鉆孔逐漸難以滿足日益嚴苛的需求，鐳射鉆孔工藝憑借其獨特的優勢在PCB制造中占據了越來越重要的地位。

一、鐳射鉆孔工藝原理

鐳射鉆孔，又稱激光鉆孔，其原理是利用激光的高能量和高聚焦性。激光器產生一束高能量的激光束，通過鏡頭系統將激光束聚焦在PCB板的指定位置。當高能量的激光束照射到PCB板上時，瞬間使照射位置的材料吸收激光能量，溫度急劇升高，材料迅速熔化甚至氣化，從而形成孔洞。這種非接觸式的加工方式，避免了機械鉆孔中因鉆頭與材料接觸產生的機械應力和磨損問題。

激光與材料的相互作用主要有兩種機制：光熱燒蝕和光化學燒蝕。光熱燒蝕是指被加工材料持續吸收高能量的激光，在極短時間內被加熱到熔化狀態，溫度繼續上升使材料氣化，最終蒸發形成微孔。而光化學燒蝕則是因為短波長激光的光子具有很高的能量（超過2eV），高能量的光子能破壞有機材料的長分子鏈，使其成為微粒并脫離加工材料，在持續外部激光作用下，基板材料不斷逸出形成微孔。在實際的PCB鐳射鉆孔中，這兩種機制往往會同時存在，具體以哪種機制為主，取決于激光的波長、能量以及材料的特性等因素。

二、鐳射鉆孔工藝的優勢

（一）高精度

鐳射鉆孔能夠實現極小的孔徑和極高的孔位精度，一般孔徑可小至幾十微米，孔位偏差能控制在極小范圍內。相比傳統機械鉆孔，鐳射鉆孔在精度上具有明顯優勢，能夠滿足現代PCB高密度布線的需求，確保線路連接的準確性和穩定性，大大提升了PCB的性能和可靠性。

（二）可加工小孔徑

隨著電子產品的小型化趨勢，對PCB上的孔徑要求越來越小。鐳射鉆孔技術能夠輕松鉆出直徑極小的微孔，最小孔徑可達2密耳（0.002英寸），而機械鉆孔實現的最小孔徑約為6密耳（0.006英寸）。這種加工小孔徑的能力，為PCB的小型化設計提供了可能，使電子產品能夠在更小的空間內集成更多的功能。

（三）非接觸式加工

由于鐳射鉆孔采用非接觸方式，避免了鉆頭與PCB材料之間的物理摩擦和接觸壓力，不會對板材造成機械損傷，有效減少了板材變形、裂紋等問題的出現。這對于一些材質較軟或對加工精度要求極高的PCB材料來說尤為重要，能夠顯著提高產品的良品率。

（四）加工速度快

雖然鐳射鉆孔在單個孔的加工時間上可能并不比機械鉆孔有絕對優勢，但在批量加工時，其無需更換鉆頭、定位迅速等特點使得整體加工效率大大提高。而且隨著激光技術的不斷發展，鐳射鉆孔的速度也在不斷提升，能夠滿足大規模生產的需求。

（五）靈活性高

鐳射鉆孔可以在各種復雜形狀和材質的PCB上進行加工，無論是剛性的覆銅板，還是柔性的聚酰亞胺薄膜等，都能輕松應對。同時，通過調整激光的參數，如功率、脈沖寬度、頻率等，可以靈活控制鉆孔的深度、直徑等參數，適應不同的設計需求。

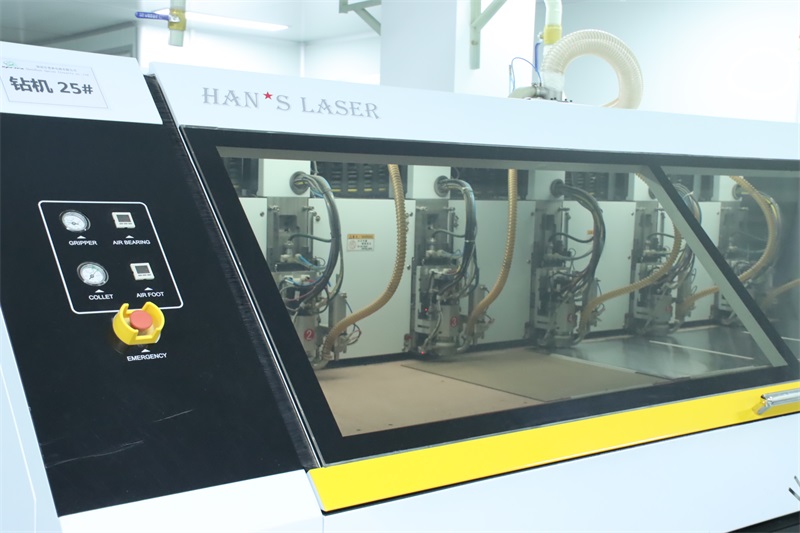

三、鐳射鉆孔設備類型

在PCB制造行業，常用的鐳射鉆孔設備根據光源的不同主要分為兩類：355nm波長的UV納秒激光鉆孔機和9400nm波長的CO?鉆孔機。

（一）UV納秒激光鉆孔機

UV納秒激光鉆孔機的鉆孔機理主要是光化學燒蝕。其短波長激光的高能量光子能有效破壞有機材料的分子鏈，在鉆孔過程中熱燒蝕反應很少，產生的碳化物也極少，這使得孔化銅前處理過程非常簡單。而且，該設備能直接去除銅箔，鉆孔前無需對銅箔進行額外的前處理。這種設備適用于對孔壁質量要求極高、孔內無碳化殘渣要求的場合，例如在一些高端電子產品的PCB制造中，如智能手機、平板電腦的主板等。

（二）CO?鉆孔機

CO?鉆孔機的鉆孔機理主要是光熱燒蝕。被加工材料在持續吸收高能量激光后迅速熔化、氣化形成微孔。由于是光熱燒蝕過程，孔壁會有碳化殘渣，因此在鉆孔前后均需要進行前處理。CO?鉆孔機通常采用超薄銅箔直接燒蝕（如12um基銅一般需要減銅到9um），其鉆孔速度優于UV激光鉆孔，適用于介電層中含有玻纖材料的PCB鉆孔，在一些普通電子產品和工業控制電路板的制造中應用較為廣泛。

四、鐳射鉆孔工藝流程

（一）前期準備

PCB板準備：確保PCB板的材質、厚度、銅箔厚度等參數符合設計要求，并對PCB板進行表面清潔處理，去除油污、灰塵等雜質，以保證激光與材料的有效作用。

設備調試：根據PCB板的參數和鉆孔要求，對鐳射鉆孔設備進行調試，設置合適的激光功率、脈沖寬度、頻率、鉆孔速度、焦距等參數。同時，檢查設備的光路系統、冷卻系統、控制系統等是否正常運行。

（二）鉆孔過程

定位：通過設備的定位系統，將PCB板準確放置在工作臺上，并根據設計要求確定鉆孔的位置。現代鐳射鉆孔設備通常配備高精度的視覺定位系統，能夠快速、準確地識別PCB板上的標記點，實現自動定位，提高鉆孔的準確性。

鉆孔：啟動激光器，激光束按照預設的參數和路徑對PCB板進行鉆孔。在鉆孔過程中，根據不同的工藝要求，可以采用單次鉆孔或多次鉆孔的方式。對于一些較深的孔或對孔壁質量要求較高的情況，可能需要多次鉆孔，每次鉆孔逐漸加深，以確保孔的質量。

（三）后續處理

清洗：鉆孔完成后，PCB板表面和孔內會殘留一些熔化的材料殘渣和碎屑，需要進行清洗處理。通常采用超聲波清洗、化學清洗等方法，將PCB板浸泡在清洗液中，通過超聲波的振動或化學試劑的作用，去除殘渣和碎屑，保證孔內清潔。

檢測：對鉆孔后的PCB板進行全面檢測，包括孔徑尺寸、孔位精度、孔壁質量等方面。常用的檢測方法有顯微鏡檢測、電子掃描顯微鏡檢測、自動光學檢測等。通過檢測，及時發現鉆孔過程中出現的問題，如孔徑偏差、孔位偏移、孔壁粗糙、有殘渣等，并進行相應的調整和改進。

孔化處理：對于需要實現電氣連接的孔，還需要進行孔化處理，即在孔壁上沉積一層金屬，如銅，使孔具有導電性。孔化處理通常采用化學鍍銅或電鍍銅的方法，先在孔壁上進行化學鍍銅，形成一層薄薄的導電層，然后再通過電鍍銅進一步加厚銅層，以滿足電氣性能的要求。

PCB鐳射鉆孔工藝作為現代電子制造中的關鍵技術，憑借其高精度、可加工小孔徑、非接觸式加工等優勢，在PCB制造領域發揮著越來越重要的作用。
