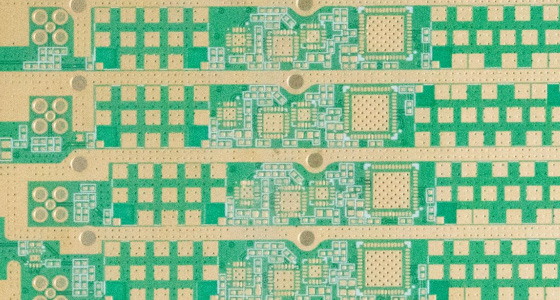

印刷電路板以絕緣板為基材，通過特定工藝在表面構建導電線路和焊接電子元器件的焊盤，實現電子元器件之間的電氣連接。無論是小巧玲瓏的智能手機，還是功能強大的計算機，亦或是復雜精密的工業控制系統，都離不開印刷電路板的支持。下面深入了解印刷電路板的制作過程。

制作準備階段

選擇合適的基板材料

基板是印刷電路板的基礎，常見的基板材料有酚醛紙質層壓板、環氧紙質層壓板、玻璃纖維環氧覆銅板等。不同材料在電氣性能、機械性能、耐熱性等方面存在差異。一般消費電子產品多采用價格適中、性能較好的FR-4作為基板材料。選擇基板時，要根據電路板的應用場景和性能要求，綜合考慮材料的各項參數。

準備所需工具和設備

制作印刷電路板需要一系列專業工具和設備，如曝光機、顯影機、蝕刻機、鉆孔機、絲印機等。曝光機用于將設計好的電路圖案通過光化學反應轉移到覆銅板上；顯影機則是將曝光后未固化的感光材料去除，顯現出電路圖案；蝕刻機通過化學蝕刻的方法，將不需要的銅箔去除，留下精確的電路線條；鉆孔機用于在電路板上鉆出安裝元器件引腳的孔位；絲印機用于在電路板表面印刷字符、標識等，方便后續的組裝和維護。

制作過程

覆銅板裁剪

根據設計好的電路板尺寸，使用剪板機將覆銅板裁剪成合適大小。裁剪時要保證尺寸精度，誤差控制在較小范圍內，以免影響后續制作工序。

涂布感光材料

將裁剪好的覆銅板表面清潔干凈，去除油污、灰塵等雜質，然后均勻涂布一層感光材料，如干膜或液態光致抗蝕劑。涂布過程需在暗室環境下進行，避免感光材料提前曝光。涂布厚度要均勻一致，以保證后續曝光和顯影效果。

曝光

把帶有電路圖案的LDI與涂布好感光材料的覆銅板緊密貼合，放入曝光機中。曝光機發出紫外線，使覆銅板上感光材料在有圖案的區域發生光聚合反應，形成固化的抗蝕層，而未曝光區域的感光材料仍可溶于顯影液。曝光時間和強度需根據感光材料特性和LDI的透光率進行精確調整，以確?？刮g層的質量。

顯影

曝光后的覆銅板放入顯影機中，通過顯影液溶解掉未曝光區域的感光材料，從而在覆銅板上顯現出清晰的電路圖案。顯影過程要嚴格控制顯影液的濃度、溫度和顯影時間，濃度過高或時間過長可能會腐蝕掉部分已固化的抗蝕層，導致電路線條變細甚至斷路；濃度過低或時間過短則會使未曝光的感光材料殘留，影響蝕刻效果。

蝕刻

經過顯影的覆銅板，將其放入蝕刻機中。蝕刻機中的蝕刻液（如酸性氯化銅蝕刻液）會與未被抗蝕層保護的銅箔發生化學反應，將其溶解去除，留下由抗蝕層保護的精確電路線條。蝕刻過程需控制好蝕刻液的濃度、溫度、蝕刻時間以及蝕刻機的噴淋壓力等參數，確保蝕刻均勻，避免出現蝕刻過度或不足的情況。蝕刻完成后，用清水沖洗覆銅板，去除表面殘留的蝕刻液和抗蝕層。

鉆孔

根據電路板設計要求，使用鉆孔機在相應位置鉆出安裝電子元器件引腳的孔位。鉆孔時要保證孔的位置精度和垂直度，避免出現孔位偏差或傾斜，影響元器件的安裝和焊接質量。鉆孔直徑要與元器件引腳直徑相匹配，確保引腳能順利插入孔中，并保證良好的電氣連接。

表面處理

為提高電路板的可焊性和抗氧化能力，需對電路板表面進行處理。常見的表面處理工藝有熱風整平、化學鍍鎳金、有機可焊性保護劑等。熱風整平是將電路板浸入熔化的錫鉛合金中，然后用熱風將多余的焊料吹平，使電路板表面形成一層均勻的焊料涂層；化學鍍鎳金則是在電路板表面先鍍一層鎳，再鍍一層金，金層具有良好的導電性和抗氧化性，能提高電路板的可靠性；有機可焊性保護劑是在電路板表面涂覆一層有機保護膜，防止銅表面氧化，同時在焊接時保護膜會分解，露出銅表面，保證良好的焊接性能。選擇表面處理工藝要根據電路板的應用場景、成本要求以及對電氣性能和可靠性的期望來決定。

絲印字符和標識

利用絲印機在電路板表面印刷字符、標識和圖形，如元器件編號、極性標識、電路板型號等。絲印的目的是方便后續的組裝、調試和維護。絲印油墨要具有良好的附著力和耐磨性，印刷圖案要清晰、準確，字符大小和位置要符合設計要求。

質量檢測

外觀檢查

通過肉眼或借助放大鏡、顯微鏡等工具，檢查電路板表面是否有劃傷、污漬、銅箔殘留、線路短路或斷路等明顯缺陷。同時檢查絲印字符是否清晰、完整，孔位是否正確等。

電氣性能測試

使用專業的測試設備，如飛針測試機、在線測試儀等，對電路板的電氣性能進行全面檢測。飛針測試機通過探針與電路板上的測試點接觸，檢測電路的連通性、短路、斷路以及元件參數等；在線測試儀則可對電路板上安裝的元器件進行功能測試，判斷其是否正常工作。通過電氣性能測試，能及時發現電路板在電氣連接和元器件性能方面存在的問題，確保產品質量符合標準。

經過以上多個環節，一塊印刷電路板便制作完成。每一個步驟都需要精細操作和嚴格把控，才能生產出滿足各種電子設備需求的高質量印刷電路板，為現代電子技術的飛速發展奠定堅實基礎。
