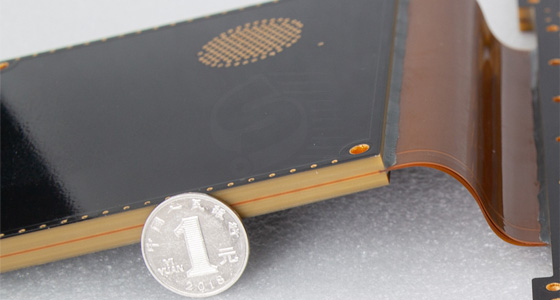

PCB無疑是電子設備的關鍵組成部分，它為各種電子元件提供了電氣連接和物理支撐。在談及PCB板時，不少人可能會直觀地認為“越厚越好”，然而，這一觀點存在諸多片面性。深入探究PCB板厚度相關問題，會發現其厚度的選擇并非單純的越大越優，而是需要綜合考量多個關鍵因素。

信號傳輸：厚度并非決定因素

在高頻電路中，信號的傳輸質量至關重要。PCB板的厚度對信號傳輸?shù)挠绊懖⒎侨缦胂笾心前阒苯印Ｐ盘栐赑CB板的線路中傳輸時，主要受線路的阻抗、材質的介電常數以及線路的布局等因素制約。當信號頻率升高，趨膚效應愈發明顯，此時電流傾向于在導體表面流動，導體內部電流密度降低。對于這種情況，即使增加PCB板的厚度，對改善信號傳輸效果的作用也極為有限。相反，合理地設計線路的寬度、間距以及選擇低介電常數的板材，對于降低信號傳輸損耗、減少信號失真和延遲更為關鍵。例如，在5G通信設備的PCB設計中，工程師們更側重于優化線路布局和選擇合適的板材，而非單純增加板厚來保障高頻信號的穩定傳輸。

機械性能：過厚可能適得其反

從機械性能角度來看，適當厚度的PCB板能夠提供良好的支撐和抗彎曲能力，確保電子元件在設備運行過程中穩固地連接。然而，PCB板并非越厚機械性能就越好。過厚的PCB板在制造過程中容易出現鉆孔偏差、層間對齊困難等問題。以多層PCB板為例，當厚度過大時，在進行鉆孔操作以實現層間電氣連接時，鉆頭更容易發生偏移，導致孔位精度下降，進而影響整個電路板的電氣性能。此外，在實際使用場景中，過厚的PCB板會使設備的重量顯著增加，對于一些對重量敏感的設備，如無人機、可穿戴設備等，這無疑是一大弊端。而且，厚板在受到外力沖擊時，由于其內部應力分布更為復雜，反而可能更容易出現分層、斷裂等機械損傷。

散熱能力：厚度影響有限

電子設備運行時產生的熱量若不能及時散發，會導致元件溫度升高，影響其性能和壽命。雖然理論上較厚的PCB板在一定程度上能夠提供更多的空間來布置散熱通道，但實際上，PCB板的散熱能力更多地取決于其材質的導熱性能以及散熱設計的合理性。比如，采用高導熱系數的金屬基PCB板，或者在PCB板上設計大面積的散熱銅箔、導熱過孔等結構，對提升散熱效果的作用遠遠大于單純增加板厚。在一些高性能的計算機顯卡中，PCB板會配備專門的散熱模塊，如散熱鰭片、熱管等，這些散熱措施與PCB板自身的散熱設計相互配合，共同保障顯卡在高負載運行時的散熱需求，而非僅僅依賴PCB板的厚度。

成本因素：厚板帶來更高成本

從成本角度考量，PCB板厚度的增加會直接導致原材料成本上升。因為更厚的板材需要更多的基礎材料，且在制造過程中，由于加工難度增大，對生產設備和工藝的要求更高，會增加生產過程中的時間成本和廢品率。例如，在多層PCB板制造過程中，過厚的板材會使壓合工藝難度大幅提升，需要更高的壓力和更精確的溫度控制，稍有偏差就可能導致層間結合不緊密等問題，從而產生廢品。而且，隨著PCB板厚度增加，與之配套的電子元件、外殼等也可能需要重新設計和定制，進一步增加了整個產品的成本。對于追求性價比的電子產品制造商而言，過度增加PCB板厚度顯然不符合成本效益原則。

綜上所述，PCB板并非越厚越好。在PCB板的設計和制造過程中，工程師們需要綜合權衡信號傳輸需求、機械性能要求、散熱能力以及成本等多方面因素，從而選擇適宜的PCB板厚度，以確保電子設備在性能、可靠性和成本之間達到最佳平衡。不同的應用場景對PCB板厚度有著不同的要求，只有根據具體需求進行合理設計，才能讓PCB板在電子設備中發揮出最大的效能。
