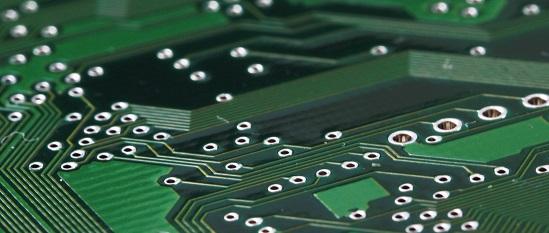

電子設備的復雜“版圖”中，電路板走線猶如一條條錯綜復雜的“交通要道”，電流在其中穿梭，承載著設備運行的關鍵信號與能量。對于電子領域的愛好者、維修人員乃至專業工程師而言，準確解讀電路板走線是一項不可或缺的核心技能，它不僅有助于理解電路的工作原理，更是進行設備維修、升級與創新設計的重要前提。那么，如何才能撥開這層層走線的迷霧，看清其背后的邏輯與奧秘呢？讓我們一同深入探索。

前期準備：奠定觀察基礎

工具配備：準備一把質量上乘的放大鏡，其放大倍數在5-10倍較為適宜，這能幫助你清晰地觀察到電路板上那些細微的走線細節，尤其是在元件密集區域。同時，一個高亮度的LED手電筒也是必備之物，它能為電路板提供充足且均勻的光線，消除陰影，讓走線在強光下無所遁形。此外，防靜電手環可防止人體靜電對電路板造成損害，確保觀察過程的安全性。

電路板清潔：在開始觀察前，務必保證電路板表面干凈整潔。使用柔軟的毛刷輕輕刷去表面的灰塵與雜質，對于頑固污漬，可蘸取少量專用的電路板清洗劑進行擦拭，隨后用干凈的壓縮空氣吹干。清潔后的電路板能讓走線更加清晰可見，避免因污垢遮擋而誤判走線走向。

借助電路板標識：解讀隱藏信息

絲印標識含義：電路板上常常印有各種絲印標識，這些標識是解讀走線的重要線索。例如，“VCC”標識通常代表電源正極，與之相連的走線會將電源引入各個需要供電的元件或電路模塊。“GND”則表示接地，是電路中電流的回流路徑，與之連接的走線猶如一條條“電流高速公路”，將各個元件的接地端匯聚在一起。此外，還有一些字母與數字組合的標識，如“U1”“R2”等，分別代表集成電路芯片和電阻器的編號，通過查閱相關的電路原理圖，能了解這些元件在電路中的功能以及與之相連的走線的具體作用。

利用功能區域劃分輔助判斷：許多電路板會根據功能進行區域劃分，如“POWER”區域表示電源部分，該區域內的走線主要負責電源的輸入、轉換與分配。“RF”區域則與射頻信號處理相關，其中的走線專門用于傳輸高頻射頻信號。通過識別這些功能區域，能大致判斷出不同區域內走線的功能類型，進而更有針對性地進行走線觀察與分析。例如，在一個手機電路板中，通過識別“CAMERA”區域，能明白該區域內的走線主要用于連接攝像頭與手機主板的其他部分，負責圖像信號的傳輸與控制。

應對復雜電路板：綜合分析策略

分層觀察與整合思路：對于多層電路板，其走線在不同層之間通過過孔相互連接，增加了觀察難度。此時，可借助專業的電路板分層觀察設備，或者通過仔細觀察電路板邊緣的過孔排列情況，初步判斷不同層走線的大致分布。從頂層開始，逐步觀察每一層的走線布局，記錄下關鍵元件的連接關系和走線走向，然后通過過孔將各層的信息進行整合，構建出完整的電路板走線圖。例如，在電腦主板這樣的多層電路板中，電源層、信號層等各有分工，通過分層觀察與整合，能清晰了解CPU供電線路如何在不同層之間穿梭，為電腦穩定運行提供電力支持。

對比電路原理圖：當面對極其復雜且難以直接通過觀察電路板判斷走線時，電路原理圖就成為了有力的輔助工具。將電路板與對應的電路原理圖進行對比，找到原理圖中元件在電路板上的實際位置，然后依據原理圖中所示的連接關系，在電路板上逐一核對走線。原理圖猶如一份詳細的“地圖”，能為你在錯綜復雜的電路板走線叢林中指引方向。例如，在維修一臺復雜的工業控制設備電路板時，通過對比原理圖，能快速定位故障元件所在的電路分支，并順著走線排查線路連接是否存在斷路、短路等問題。

看懂電路板走線并非一蹴而就，需要在不斷的實踐中積累經驗，熟練運用上述方法與技巧。加上對電路板走線理解的深入，后續能夠輕松駕馭電子設備的維修、優化與創新設計，在電子領域的探索之路上邁出更加堅實的步伐。
