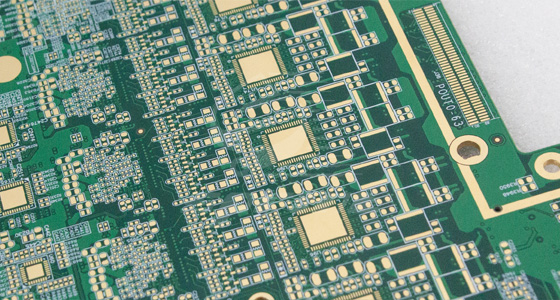

電子產品不斷向輕薄化、小型化以及高性能化發展的浪潮中，HDI板發揮著至關重要的作用。而HDI板的微孔加工技術，作為實現其高密度布線和卓越性能的核心環節，備受關注。

微孔加工技術的定義與重要性

HDI板中的微孔，通常是指孔徑小于150μm的通孔或盲孔。這些微小的孔道，猶如電子設備中的“毛細血管”，承擔著連接不同層次線路的重任，是實現高密度互連的基礎，也是提升HDI板電氣性能的關鍵。隨著電子產品功能不斷增多，內部結構愈發復雜，對電路板空間利用效率和信號傳輸速度提出了更高要求。微孔加工技術的出現，使得在有限的電路板空間內實現更多線路連接成為可能，極大地提高了布線密度，為電子設備的小型化和高性能化提供了有力支撐。

微孔加工技術的主要工藝類型

激光鉆孔技術

激光鉆孔憑借其高精度、高效率的顯著特點，已成為HDI微孔加工的主導技術。在實際應用中，常見的有CO?激光鉆孔、UV激光鉆孔和混合激光鉆孔。CO?激光波長較長，能量主要被有機材料吸收，適用于快速去除HDI板中的有機介質層，實現通孔的加工。例如，在一些多層HDI板的制造中，CO?激光能夠高效地在絕緣層上鉆出初始孔道。而UV激光由于波長短、聚焦性好，特別適合于樹脂孔和盲孔的加工。其能夠實現直徑75μm、縱橫比為1:1的微孔加工，在對精度要求極高的IC載板等HDI產品制造中應用廣泛。最新的混合激光技術則巧妙地結合了兩種激光的優勢，先利用CO?激光快速去除大部分有機材料，再通過UV激光對孔壁進行精細加工，進一步提高了鉆孔效率和質量，滿足了不同類型HDI板對微孔加工的多樣化需求。

機械鉆孔技術

機械鉆孔在早期的微孔加工中曾有應用，它通過微小的鉆頭在電路板上直接鉆出微孔。然而，隨著微孔孔徑不斷縮小以及對精度要求的大幅提高，機械鉆孔逐漸暴露出局限性。由于鉆頭在高速旋轉過程中容易產生振動，難以保證孔徑的一致性和孔壁的光滑度，且對于微小孔徑的加工效率較低。目前，機械鉆孔主要用于一些對精度要求相對不高、孔徑較大（接近150μm）的微孔加工場景，作為激光鉆孔等先進技術的補充。

等離子體鉆孔技術

等離子體鉆孔是利用等離子體的高能特性來蝕刻電路板形成微孔。在特定的反應腔室中，通過射頻電源激發反應氣體形成等離子體，等離子體中的高能粒子與電路板表面材料發生物理和化學反應，從而實現材料的去除和微孔的成型。這種技術的優勢在于能夠對孔壁進行均勻蝕刻，可獲得較好的孔壁質量，且對于一些特殊材料的HDI板具有較好的適應性。但等離子體鉆孔設備成本較高，加工過程較為復雜，加工速度相對較慢，在一定程度上限制了其大規模應用，主要用于一些高端、對孔壁質量要求極為苛刻的HDI板微孔加工。

微孔加工技術的工藝流程與難點

工藝流程

鉆孔前處理：在進行微孔加工前，需要對HDI板表面進行嚴格的清潔處理，去除油污、灰塵等雜質，以保證后續加工的準確性和可靠性。同時，為了防止在加工過程中對不需要鉆孔的區域造成損傷，通常會貼覆防護膜。

激光參數優化（以激光鉆孔為例）：根據HDI板的材料特性、微孔的設計要求（如孔徑大小、深度、縱橫比等），精確調整激光的能量密度、脈沖頻率、掃描次數等參數。這一步驟至關重要，直接影響微孔的加工質量，例如能量密度過高可能導致孔壁碳化，能量密度過低則無法有效去除材料。

鉆孔后清理：鉆孔完成后，微孔內會殘留一些因材料汽化、熔融而產生的殘留物，需要通過特定的清理工藝去除，確保孔壁光滑。常見的清理方法包括等離子清洗、化學清洗等，以保證后續電鍍填充等工藝的順利進行。

電鍍填充：為了實現可靠的電氣連接，需要對微孔進行電鍍填充。通過在微孔內沉積金屬（通常為銅），使不同層次的線路通過填充的金屬實現良好的電氣導通，同時也增強了微孔的機械強度。

技術難點

高精度控制：隨著微孔孔徑不斷縮小，對加工設備的精度要求達到了極高水平。例如，在制造高端智能手機的HDI板時，要求微孔孔徑誤差控制在極小范圍內，孔位精度偏差需控制在±15μm以內，這對激光鉆孔設備的定位精度和穩定性提出了巨大挑戰。

孔壁質量保證：在加工過程中，要避免孔壁出現裂紋、碳化、粗糙等缺陷。尤其是在激光鉆孔時，激光的熱效應可能導致孔壁材料結構發生變化，影響孔壁與后續電鍍層的結合力以及信號傳輸性能。因此，如何優化加工工藝參數，減少熱影響區，保證孔壁質量，是微孔加工技術的一大難點。

深徑比問題：對于一些需要較深微孔的HDI板設計，深徑比（微孔深度與孔徑的比值）成為加工過程中的難題。隨著深徑比增大，電鍍填充時金屬難以均勻地沉積到微孔底部，容易出現空洞、填充不完整等問題，影響電氣連接的可靠性。目前，行業內通過不斷改進電鍍工藝，如采用脈沖反向電鍍技術，來提高深徑比大的微孔填充效果，但仍面臨諸多挑戰。

微孔加工技術的應用領域

智能手機

在智能手機中，HDI板的微孔加工技術使得手機內部能夠容納更多的功能模塊，如高性能處理器、大容量存儲芯片、高像素攝像頭模組等，同時保持手機的輕薄外觀。例如，通過微孔實現的高密度布線，優化了信號傳輸路徑，減少了信號干擾，提升了手機的通信質量和運行速度。

汽車電子

汽車電子領域對HDI板的需求也在不斷增長。在汽車的發動機控制系統、自動駕駛輔助系統、信息娛樂系統等關鍵部件中，HDI板的微孔加工技術保證了電子設備在復雜電磁環境下的可靠運行。例如，在自動駕駛輔助系統中，通過微孔連接的高精度傳感器和處理器，能夠快速、準確地處理大量的路況信息，保障行車安全。

通信設備

5G通信的快速發展對通信設備的性能提出了更高要求。HDI板的微孔加工技術在基站設備、通信終端等產品中發揮著重要作用。它實現了高速信號的高效傳輸，降低了信號延遲，滿足了5G通信對數據傳輸速率和穩定性的嚴格要求。例如，在5G基站的射頻模塊中，采用微孔加工技術的HDI板能夠實現更緊湊的電路布局，提高了設備的集成度和散熱性能。

HDI板的微孔加工技術作為現代電子制造領域的關鍵技術，在推動電子產品不斷創新中不可或缺。盡管目前在技術上面臨諸多挑戰，但在科技的不斷進步迭代下，相信微孔加工技術將持續革新，為電子設備的小型化、高性能化以及功能多樣化帶來更多的可能性，在更多領域展現其強大的應用潛力。
