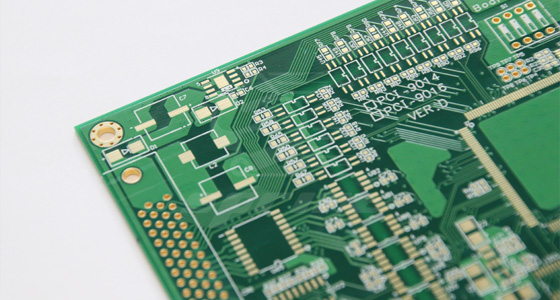

消費電子領域，智能手機、筆記本電腦、可穿戴設備等產品正持續向更輕薄、更智能、功能更強大的方向演進。這一趨勢對PCB提出了極高要求，高密度布線、小型化結構、高頻信號傳輸成為核心需求，而輕薄設計與性能平衡更是行業競爭的關鍵焦點。然而，消費電子PCB裸板在生產制造過程中，常因材料特性、結構設計、工藝控制等多方面因素，出現材料兼容性不足、結構可靠性缺陷、電氣性能不穩定及工藝精度偏差等典型問題。這些問題不僅影響產品的良率與成本，更直接關乎終端設備的穩定性與用戶體驗。本文將聚焦消費電子PCB常見問題，深入剖析其產生原因，并探討切實可行的優化路徑，為消費電子PCB的技術提升與產業發展提供參考。

一、材料與層壓問題：基板的先天缺陷

1.材料熱膨脹系數失配

問題表現：多層板在熱壓過程中因各層材料熱膨脹系數差異（如FR-4基板與銅箔熱膨脹系數分別為15ppm/℃和17ppm/℃），導致層間應力集中，出現分層或爆板。

典型場景：快充手機主板在多次充電發熱后，基板內部微裂紋擴展，最終引發信號中斷。

解決方案：采用低熱膨脹系數基板（如含陶瓷填料的FR-408HR，熱膨脹系數≤8ppm/℃），或通過梯度層壓設計（內層使用高玻璃化轉變溫度材料，外層用柔性基材）平衡應力。

2.半固化片含膠量不均

問題表現：含膠量過高導致層壓后基板厚度超公差（如設計1.0mm板厚實測1.1mm），含膠量過低則引發層間氣泡或空洞。

檢測難點：肉眼難以識別內部氣泡，需通過超聲掃描或切片分析發現。

工藝改進：優化半固化片裁切精度（誤差≤±1%），采用真空壓合設備增強樹脂流動性，同時通過在線稱重系統監控含膠量一致性。

二、鉆孔與孔化問題：導通孔的致命隱患

1.鉆孔偏位與孔徑偏差

問題表現：

偏位：機械鉆孔時鉆頭抖動導致孔位偏移超±100μm，造成內層線路無法對準，引發開路。

孔徑異常：鉆頭磨損使孔徑縮小（如設計0.3mm孔實測0.28mm），影響后續電鍍質量。

技術瓶頸：在高密度互連板（孔徑≤0.15mm）中，激光鉆孔的能量波動可能導致孔壁碳化，形成絕緣層，阻礙電流導通。

解決方案：引入紫外激光鉆孔（精度±15μm），搭配自動鉆頭補償系統（每鉆500孔自動檢測磨損量），并通過等離子體去鉆污徹底清除孔壁殘留物。

2.化學沉銅層結合力不足

問題表現：孔壁沉銅層與基板結合薄弱，在熱沖擊（如260℃回流焊模擬測試）后出現鍍層脫落或斷裂。

成因分析：鉆孔后去毛刺不徹底（如玻纖外露）、活化液濃度不足（鈀離子吸附量＜0.5μg/cm2），導致沉銅層虛焊。

工藝優化：采用微蝕-活化-沉銅三段式全自動生產線，控制微蝕深度1-2μm，活化時間≥3分鐘，沉銅層厚度≥0.5μm。

三、線路制作問題：信號傳輸?shù)碾[形殺手

1.線寬線距精度超標

問題表現：

線寬變窄：蝕刻過度導致導線電阻增大（如設計50Ω阻抗線實測60Ω），引發信號衰減。

線距不足：蝕刻不凈造成線間短路（如50μm線距殘留銅渣），尤其在高頻天線區域易引發電磁干擾。

檢測手段：使用光學顯微鏡（500倍放大）抽檢，或通過飛針測試機測量線路導通電阻（公差≤±10%）。

技術升級：采用激光直接成像技術（分辨率≤5μm）替代傳統菲林曝光，提升圖形轉移精度，同時優化蝕刻液參數（溫度45±2℃，噴淋壓力1.5-2.0bar）。

2.銅箔粗糙度超標

問題表現：電解銅箔表面粗糙度（Ra＞3μm）導致高頻信號趨膚效應加劇（如10GHz信號損耗增加20%），影響5G手機天線性能。

材料選擇：改用低粗糙度銅箔（RTF，Ra≤1.5μm）或退火處理銅箔（VLP，Ra≤0.5μm），并通過表面電鍍鎳金進一步平滑導體表面。

四、表面處理問題：防護與連接的第一道防線

1.沉金厚度不均

問題表現：金層厚度＜0.05μm時易出現氧化發黑，＞0.1μm則導致焊接端脆性增加（雖不涉及焊接，但影響長期存儲可靠性）。

工藝控制：采用脈沖電鍍技術，控制金離子濃度2-3g/L，電流密度0.1-0.2A/dm2，確保厚度均勻性±10%。

2.阻焊層缺陷

問題表現：

氣泡針孔：阻焊油墨涂布時卷入空氣，高溫固化后形成孔洞，導致基板防潮性下降。

厚度不均：邊緣區域阻焊層過薄（＜15μm），易在彎折測試中開裂，露出銅箔引發短路。

改進措施：采用真空消泡油墨和線寬式涂布機（精度±5μm），固化時控制升溫速率1-2℃/分鐘，避免急熱產生應力。

五、尺寸與形變問題：裝配適配的致命誤差

1.基板翹曲度超標

問題表現：層壓冷卻后翹曲度＞1.5%（如300mm×300mm板翹曲＞4.5mm），導致無法匹配精密連接器（如手機SIM卡槽接口）。

成因分析：層壓壓力不均（如邊緣壓力比中心低10%）、冷卻速率過快（＞5℃/分鐘），或基板兩面銅箔面積差異＞30%。

解決策略：采用均溫板壓合（溫度偏差≤±2℃），控制冷卻速率≤2℃/分鐘，并通過平衡銅設計（空白區域添加假銅）減少應力。

2.孔徑公差超限

問題表現：安裝孔直徑公差＞±0.05mm（如設計1.0mm孔實測1.1mm），導致螺絲固定松動；或定位孔橢圓度＞5%，影響自動化裝配精度。

加工要點：使用硬質合金鉆頭（壽命≥10000孔），搭配主動式鉆針冷卻系統（壓縮空氣溫度5-10℃），并在鉆孔后通過影像測量儀全檢孔徑。

六、環境可靠性問題：極端場景的性能考驗

1.耐彎折性能不足

問題表現：柔性PCB或軟硬結合板在彎折測試（如10萬次循環）后出現線路斷裂或基材開裂。

關鍵指標：銅箔延展性需≥8%（普通電解銅箔約3-5%），基材斷裂伸長率≥150%（如聚酰亞胺薄膜），并通過漸變式彎折半徑設計（R≥0.5mm）分散應力。

2.耐濕熱性能下降

問題表現：在85℃/85%RH環境下測試1000小時后，表面絕緣電阻＜1×10?Ω，表明基板防潮性不足，易引發漏電。

材料升級：選用無鹵素阻燃樹脂（Cl/Br含量＜900ppm），并增加阻焊層厚度至25-30μm，同時通過納米涂層技術提升表面疏水性。

消費電子PCB裸板的技術難題，本質是對優秀性能與量產可行性的平衡挑戰。從材料分子級別的相容性優化，到微米級線路的蝕刻控制，每一個問題的解決都依賴于工藝的迭代與檢測技術的升級。
