通常的PCB設計電流都不會超過10A，甚至5A。尤其是在家用、消費級電子中，通常PCB上持續的工作電流不會超過2A。但是最近要給公司的產品設計動力走線，持續電流能達到80A左右，考慮瞬時電流以及為整個系統留下余量，動力走線的持續電流應該能夠承受100A以上。

那么問題就來了，怎么樣的PCB才能承受住100 A的電流？


方法一：PCB上走線



要弄清楚PCB的過流能力，我們首先從PCB結構下手。


以雙層PCB為例，這種電路板通常是三層式結構：銅皮、板材、銅皮。


銅皮也就是PCB中電流、信號要通過的路徑。
根據中學物理知識可以知道一個物體的電阻與材料、橫截面積、長度有關。




由于我們的電流是在銅皮上走，所以電阻率是固定的。橫截面積可以看作銅皮的厚度，也就是PCB加工選項中的銅厚。

通常銅厚以OZ來表示，1OZ的銅厚換算過來就是35 um，2OZ是70um，依此類推。
那么可以很輕易地得出結論：在PCB上要通過大電流時，布線就要又短又粗，同時PCB的銅厚越厚越好。

實際在工程上，對于布線的長度沒有一個嚴格的標準。工程上通常會用：銅厚/溫升/線徑，這三個指標來衡量PCB板的載流能力。

以下兩個表可以參考：

從表中可以大約知道1OZ銅厚的電路板，在10℃溫升時，100mil (2.5mm) 寬度的導線能夠通過4.5A的電流。


并且，隨著寬度的增加，PCB載流能力并不是嚴格按照線性增加，而是增加幅度慢慢減小，這也是和實際工程里的情況一致。


如果提高溫升，導線的載流能力也能夠得到提高。

通過這兩個表，能得到的PCB布線經驗是：增加銅厚、加寬線徑、提高PCB散熱能夠增強PCB的載流能力。


那么如果要走100A的電流，可以選擇4OZ的銅厚，走線寬度設置為15mm，雙面走線，并且增加散熱裝置，降低PCB的溫升，提高穩定性。



方法二：接線柱



除了在PCB上走線之外，還可以采用接線柱的方式走線。

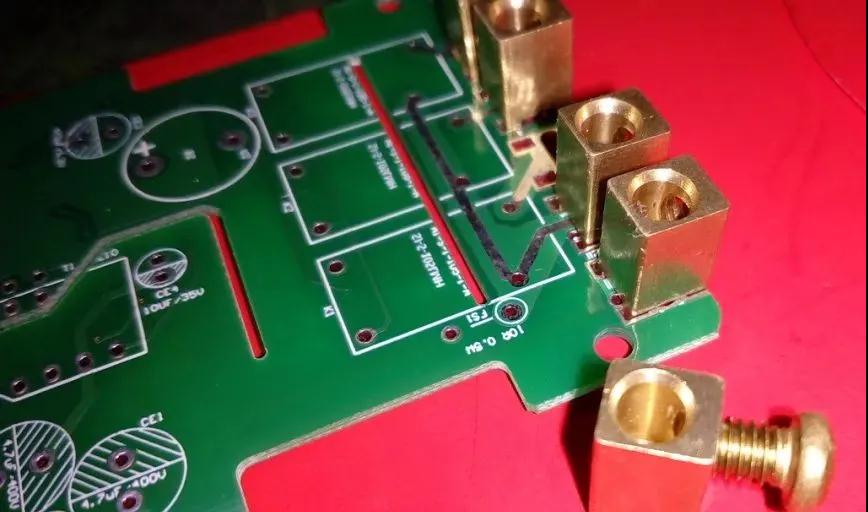

在PCB上或產品外殼上固定幾個能夠耐受100A的接線柱如：表貼螺母、PCB接線端子、銅柱等。


然后采用銅鼻子等接線端子將能承受100A的導線接到接線柱上。


這樣大電流就可以通過導線來走。



方法三：定做銅排



甚至，還可以定做銅排。


使用銅排來走大電流是工業上常見的做法，例如變壓器，服務器機柜等應用都是用銅排來走大電流。

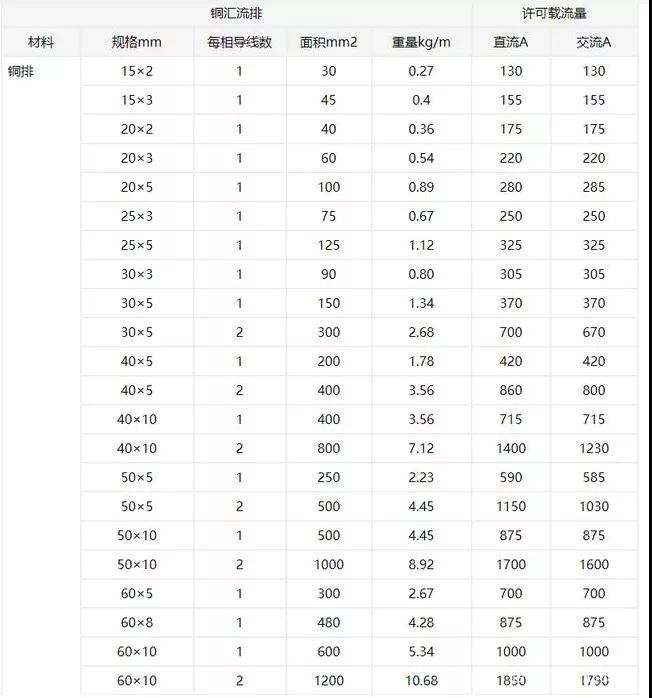

附銅排載流能力表：
