在高速和高頻電路的應用中，PCB的阻抗控制至關重要。對于PCB制造商而言，確保阻抗符合設計要求，不僅關乎信號完整性，也直接影響產品的電磁兼容性（EMC）和整體可靠性。本文將從PCB制造的角度，詳細探討阻抗控制的技術核心和關鍵影響因素。

阻抗控制的基本概念

什么是阻抗？

阻抗（Z）是交流電路中電流受到的總對抗，單位為歐姆（Ω）。它由電阻（R）和電抗（X）組成，其中電抗又分為電感抗（XL）和電容抗（XC）。在PCB的傳輸線中，阻抗主要取決于信號走線的幾何結構、材料的介電特性以及頻率等因素。

為什么需要阻抗控制？

對于PCB制造來說，阻抗控制的主要目的是保證信號傳輸的完整性，減少信號反射和損耗，從而提高電子產品的性能和穩定性。在高頻信號傳輸中，阻抗的不匹配可能會導致：

信號反射和振鈴，影響高速信號的可靠性；

增加EMI（電磁干擾），影響產品的電磁兼容性；

數據誤碼率上升，影響通信系統的穩定性；

信號衰減加劇，影響長距離傳輸的效果。

高頻與高速PCB的材料選擇

在高頻和高速PCB應用中，材料的選擇至關重要。常見的材料及其特點如下：

FR4：常見的PCB材料，成本低，但Dk值較高，適用于中低速應用。

Rogers4350B：低Dk，低損耗，適用于5G通信、微波和雷達系統。

IsolaITeraMT40：低損耗，Dk值穩定，適用于高速信號傳輸。

PanasonicMegtron6：高可靠性，適用于數據中心、光網絡等高速應用。

PCB制造中影響阻抗的關鍵因素

在PCB制造過程中，影響阻抗的關鍵因素主要包括走線寬度、銅厚度、介電厚度、介電常數（Dk）、傳輸線類型、阻焊層的影響、層間對準精度、蝕刻工藝控制等。這些因素共同作用，決定了PCB的阻抗特性，從而影響信號完整性和系統性能。下面詳細解析這些因素在PCB制造中的影響。

1. 走線寬度對阻抗的影響

走線寬度決定了阻抗值，寬度越窄，阻抗越高；寬度越寬，阻抗越低。制造過程中，以下因素可能影響最終走線寬度：

 蝕刻工藝：橫向腐蝕可能導致實際寬度偏差，設計時需預留補償量。

 光刻精度：曝光與顯影影響細線控制，HDI PCB尤為關鍵。

 銅厚影響：銅層越厚，側蝕越明顯，需精準補償以確保阻抗穩定。

常見阻抗公差控制在±10%，但5G通信、高速服務器等高端應用可能要求更嚴格，例如±5%。

2. 銅厚度對阻抗的影響

銅厚（單位：oz，1oz = 35μm）影響傳輸線的直流電阻和交流阻抗。較厚的銅降低電阻，同時也降低阻抗。

 銅厚增加，阻抗降低：電阻和等效電感減少，導致阻抗下降。

 阻抗計算需考慮銅厚：標準銅厚一般為 0.5oz（17.5μm）、1oz（35μm）、2oz（70μm），高功率PCB可能需 3oz 或更厚。

電鍍影響外層銅厚：多層板外層銅厚會因電鍍增加，計算阻抗時需考慮這一因素。

深圳普林電路采用自動光學檢測（AOI）和厚度測量儀監測銅厚，確保阻抗精度在容差范圍內。

3.介電厚度

介電厚度是指信號層與參考地/電源層之間的絕緣層厚度。它直接影響傳輸線的分布電容和阻抗：

介電厚度增加，阻抗升高：較厚的介電層會增加信號與參考平面之間的距離，從而提高阻抗。

制造中的厚度變化：由于壓合過程中的樹脂流動、疊層結構的穩定性，實際介電厚度可能與設計值存在偏差，因此需要嚴格控制壓合工藝，以確保阻抗一致性。

多層板中的一致性問題：對于高層數PCB，層間介電厚度的均勻性至關重要。如果厚度不均，會導致不同區域的阻抗不一致，影響信號傳輸。

深圳普林電路在層壓前通常會進行介電材料厚度測量，并在阻抗測試時進行補償，以確保最終阻抗值符合規格要求。

4.介電常數

介電常數（Dk）決定了信號在介質材料中的傳播速度。常見的PCB基材Dk值如下：

FR4標準材料：Dk≈4.2~4.7

高速材料（如Rogers4350B）：Dk≈3.48

超高頻微波材料（如TaconicRF35）：Dk≈3.5

Dk對阻抗的影響表現為：

較高的Dk降低阻抗：因為Dk增加會提高分布電容，從而降低阻抗。

Dk的頻率依賴性：FR4的Dk隨頻率增加而下降，而Rogers等高端材料的Dk更加穩定，適用于高速設計。

制造過程中的Dk一致性：為了確保Dk穩定性，PCB廠商通常會在材料采購時選擇具有嚴格Dk公差的基材（如±0.02），并在生產過程中進行Dk測試，以避免阻抗偏差。

5.傳輸線類型

不同類型的傳輸線結構對阻抗的影響不同，主要包括：

微帶線：信號走線位于最外層，下面是介電層和接地層。阻抗計算相對簡單，但容易受到外部環境（如阻焊層）的影響。

帶狀線：信號走線被兩層介質包圍，介電環境更加均勻，因此信號完整性更好，適用于高頻應用。

共面波導：信號線旁邊有地線，以增強屏蔽效果，適用于射頻和微波電路。

制造過程中，不同傳輸線的加工精度要求不同。例如，帶狀線對介電層厚度的控制要求更高，而共面波導則要求地線與信號線的間距高度一致，以確保良好的阻抗匹配。

6.阻焊層的影響

在微帶線結構中，阻焊層的存在會影響信號走線的有效介電常數（Dk_eff），從而影響阻抗：

無阻焊層的PCB阻抗較高，因為信號直接暴露在空氣中，而空氣的Dk≈1。

帶阻焊層的PCB阻抗降低，因為阻焊層的Dk通常比空氣高（Dk≈3.0~4.0），會降低整體阻抗。

為了減少阻焊層對阻抗的影響，PCB制造商可能會調整走線寬度或采用特殊的阻抗補償方法，例如在阻抗計算時考慮阻焊層的Dk。

7.層間對準精度

多層PCB制造中，各層之間的對準誤差（層間偏差）會影響阻抗一致性：

對準偏差過大會影響帶狀線和差分對的阻抗匹配，導致信號完整性問題。

高精度對準（±25μm以內）可以確保阻抗一致，常見于高端通信和射頻PCB制造中。

采用先進的光學對準技術（如激光對位）和Xray檢測設備，有助于減少層間偏差，確保阻抗控制的精確度。

8.蝕刻工藝控制

蝕刻是PCB制造中的關鍵步驟，影響最終走線寬度、邊緣形狀和阻抗：

側蝕（Undercut）：會減少有效走線寬度，從而增加阻抗。

線形優化：先進的蝕刻工藝（如V型或梯形線）可以減少阻抗變化，提高信號完整性。

深圳普林電路通過優化蝕刻參數、使用精確的曝光顯影技術，并結合自動檢測手段，可以有效控制蝕刻質量，確保阻抗的一致性。

深圳普林電路深知阻抗控制對高速、高頻PCB性能的重要性。從走線寬度、銅厚、介電常數到層疊結構，每一個因素都直接影響信號完整性和產品可靠性。我們通過高精度蝕刻技術、先進電鍍工藝、嚴格的厚度監控，以及自動光學檢測（AOI）等手段，確保每塊PCB的阻抗在嚴格的公差范圍內。憑借成熟的制造經驗和精密的工藝控制，我們為5G通信、數據中心、汽車電子等高端應用提供高質量的阻抗控制方案，助力客戶實現卓越的產品性能。

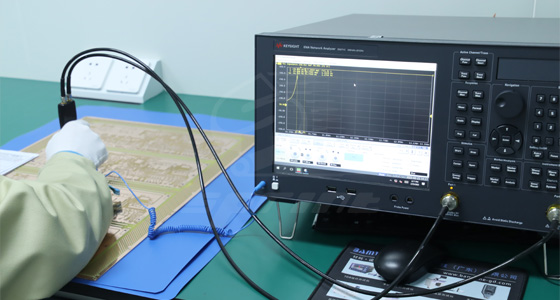

深圳普林實驗室擁有業界領先的KEYSIGHT牌高精度阻抗測試儀，頻率20GHZ，配置特殊測試探頭，可以測試板內和板外的阻抗，阻抗線長可以控制在40mm內，這樣CAM制作時可以縮短阻抗測試條，提高板材利用率，特別是在昂貴的高頻和高速板材的利用率上表現明顯，可以為客戶有效降低成本。
