剛性電路板是柔性電路板和軟硬結合板變體的基礎，以響應行業和市場需求。柔性電路板為PCB制造引入了多功能性，而軟硬結合則將兩者結合在一起以提高性能。在本文中詳細了解這些電路板類型、它們的優點、缺點和應用。

剛性PCB與柔性PCB有什么區別？

剛性PCB和柔性PCB的制造方式不同，具有不同的性能優勢和缺點。它們的區別特性和功能如下所述：

1、基層：剛性PCB板使用導電軌道和其他元件連接電氣元件，布置在非導電基板上。這種非導電基材通常含有玻璃纖維，使其具有強度和厚度。柔性PCB還在非導電基板上具有導電軌道，但它使用聚酰亞胺等柔性PCB基材。

2、柔韌性：剛性PCB板的基材使板材具有強度和剛性。另一方面，柔性PCB使用具有靈活性的基材，因為它可以彎曲以適應所需的應用并折疊成各種形狀。

3、導體：通常，剛性PCB電路采用電沉積銅作為導電材料。然而，由于柔性PCB電路需要頻繁折疊和彎曲，制造商可能會選擇使用軋制退火銅這種更柔韌的材料。

4、制造工藝：剛性PCB電路中的阻焊層應用被柔性PCB制造中稱為覆蓋層或覆蓋層其他工藝所取代，以保護PCB的裸露電路。

5、成本：柔性PCB電路通常比剛性PCB成本更高，但由于能夠適應緊湊空間，柔性PCB在消費電子、醫療設備、太空和汽車應用中生產大量便攜式產品，從而帶來更多收入和間接節省。

6、耐用性：盡管兩種PCB都有不錯的耐用性，但這種耐用性對每種產品的表現都不同。剛性PCB提供更高水平的強度，而柔性PCB材料使PCB更好地吸收振動，散熱。柔性PCB電路也可以反復彎曲數十萬次循環而不會出現故障。

7、重量：它們的強度和厚度意味著剛性PCB的重量略高于柔性PCB，后者通常更輕，而電子行業經常需要制造更輕組件的小型設備。

8、耐性：柔性PCB具有更強的耐高溫和抗極端環境能力，相比之下，剛性PCB的電阻較小，因此更容易因熱、輻射或化學物質而損壞或變形。

9、設計復雜：對于基本的消費設備，例如玩具或音樂鍵盤，剛性PCB非常適合。由于結構的多功能性，柔性PCB電路被廣泛用于緊湊和創新的電子產品中。

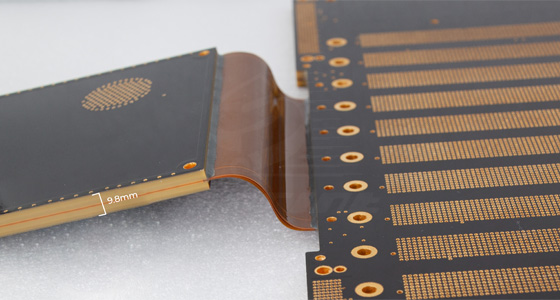

軟硬結合板的優勢

軟硬結合板有許多優勢，包括重量輕、易于組裝和維修，以及增強電子設備的可靠性、性能和靈活性。其他優勢如：

緊湊的尺寸

電子設備設計越來越小、越來越靈活。軟硬結合板的多功能性使其能夠輕松彎曲和折疊以適應小型設備，并正確連接微型組件，這種小型化還使得設備更輕便。

提高可靠性

由于焊點和板對板連接器的減少，連接阻抗的可能性較小。此外，剛性PCB和柔性PCB層的連接安全可靠，減少了電路故障發生。

節省空間

由于柔性PCB基板中的內置互連電路，軟硬結合板有更多的空間用于布線。這使得該板適用于設計緊湊的應用，因為不需要過多的空間來容納線束和大尺寸連接器。

降低成本

雖然軟硬結合板的成本比普通剛性PCB更高，但在組裝方面更經濟：由于尺寸更小、連接更少，軟硬結合板組裝只需更少的材料、零件和連接器組件，降低了終端產品的采購和組裝成本。這意味著使用軟硬結合板可以明顯降低裝配和物流的總制造成本。

易于測試

軟硬結合板的子電路已經相互連接，因此可以輕松執行自動化測試。該測試使制造商能夠在組裝組件之前排除連接問題，從而避免不必要的浪費和費用。

設計靈活性

3D設計和多層柔性PCB電路使軟硬結合板具有高度的靈活性，能夠適應小型設備。因此，設備不再像剛性PCB板那樣受限于特定的PCB設計，因為軟硬結合板能彎曲半徑，可以適用于各種應用。

耐高溫和惡劣條件

軟硬結合板采用具有高熱穩定性的聚酰亞胺，因此能夠承受高溫。同時，結合了剛性PCB和柔性PCB的優勢，具備出色的抗輻射性、耐有害油和化學品能力，以及對極端沖擊、振動和其他惡劣工業條件的耐受性。因此，它非常適用于可能受到過度移動和振動的設備。

軟硬結合板的弊端

軟硬結合板具有許多優點，但也存在相當多的缺點。首先，其生產過程較長且相對困難，需要投入更多的材料和人力以提高生產速度，進而增加成本。如果在測試階段需要對設計進行調整，那么可能需要返回Gerber設計以糾正錯誤，從而增加了支出和時間成本，而且，其良率通常較低。

軟硬結合板應用

軟硬結合板的特性和功能優勢，如減少接口連接、最小的包裝重量和尺寸以及耐極端條件，使其在商業、工業和家庭部門中廣受追捧。除了手機和多媒體播放器等小型消費產品外，它們還用于以下行業：

醫療行業：適用于心臟起搏器、人工耳蝸、手持式監護儀、成像設備、給藥系統、無線控制器等設備。

航空航天：此應用可生產雷達設備、GPS、無線電通信系統、控制塔系統、傳感器、噪聲和振動測試系統、運動傳感器以及環境和氣候測試室等設備。

電信：例如基站、手持設備、通信衛星、無線通信系統、信號處理系統、傳輸介質、路由器和服務器、在線信號擴展系統等。

消費類電器：這是軟硬結合板的常見應用，包括烤箱、電視遙控器、洗滌系統、照明系統、太陽能系統、紫外線凈水器、電子熨斗等。

汽車：剛柔性PCB應用于電子控制模塊、變速箱控制、LCD、舒適控制單元以及空調、音樂、牽引力控制、娛樂和導航系統等產品。

軍事部門：軟硬結合PCB在這方面有重要應用，可用于生產武器制導系統、通信系統、GPS、飛機導彈發射探測器、監視或跟蹤系統等。

制造業：在該領域，軟硬結合板應用于測試設備、電氣開關、工業自動化系統、控制面板、工業空調和閉路電視監控系統等。
