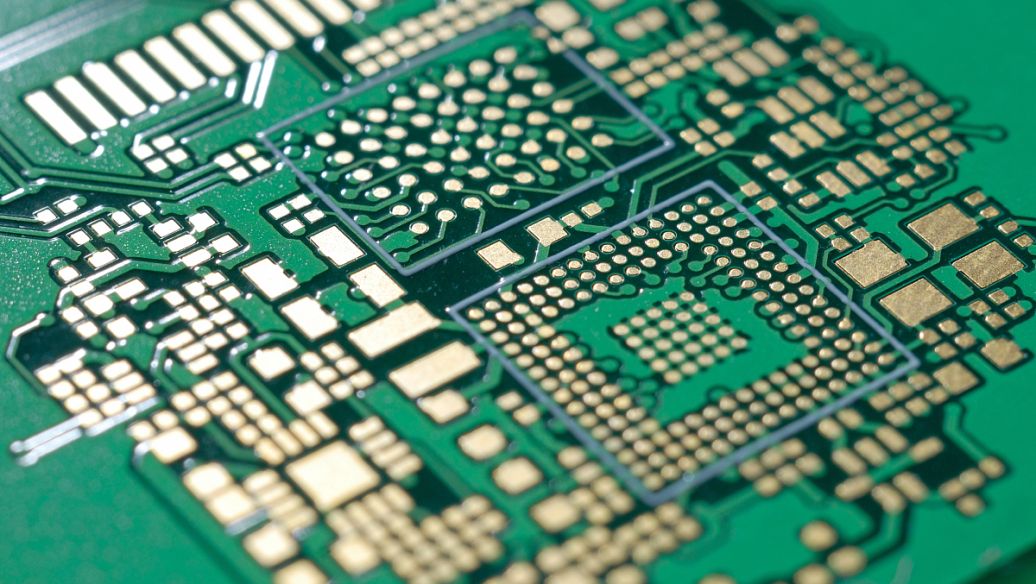

PCB承擔著連接和傳輸電子信號的重任，而PCB電鍍銅工藝，作為PCB制造過程中的核心環節，對電路板的性能和質量起著決定性作用。從智能手機到高性能計算機，從汽車電子到航空航天設備，幾乎所有電子設備的PCB都離不開電鍍銅工藝。下面將深入探討PCB電鍍銅的工藝流程及原理。

一、電鍍銅原理

PCB電鍍銅是一個典型的電化學過程，基于法拉第定律。在電鍍槽中，將PCB作為陰極，銅陽極浸入含有銅離子的電解液中。當在陰極和陽極之間施加直流電壓時，電流通過電解液，引發一系列電化學反應。

陽極反應：銅陽極發生氧化反應，銅原子失去兩個電子，變成銅離子進入電解液，反應式為Cu-2e?→Cu2?。

陰極反應：在PCB表面，銅離子獲得電子被還原成銅原子，并沉積在PCB表面，反應式為Cu2?+2e?→Cu。

通過控制電流密度、電鍍時間和電解液成分等參數，可以精確控制銅的沉積速率和鍍層厚度。

二、工藝流程

（一）前處理

清洗：首先，將PCB基板進行徹底清洗，以去除表面的油污、灰塵、氧化物等雜質。常用的清洗方法包括堿性清洗、酸性清洗和超聲波清洗等。堿性清洗可以有效去除油污和有機污染物，酸性清洗則主要用于去除氧化物。超聲波清洗通過超聲波的空化作用，能夠更深入地清潔基板表面的細微縫隙和孔洞。清洗后的基板表面應無明顯雜質，呈現出均勻的金屬光澤。

微蝕：微蝕的目的是在PCB表面形成微觀粗糙的表面，增加后續電鍍銅層與基板之間的附著力。通常采用含有過硫酸鹽或硫酸-過氧化氫等微蝕劑的溶液對基板進行處理。微蝕過程中，微蝕劑與銅表面發生化學反應，溶解掉一層極薄的銅，形成微小的凹凸結構。微蝕的程度需要嚴格控制，一般微蝕量控制在0.5-1.5μm之間，以確保既能獲得良好的附著力，又不會過度腐蝕基板。

預浸：預浸是將清洗和微蝕后的PCB浸入含有特定成分的預浸液中，使基板表面吸附一層活性物質，為后續的活化過程做好準備。預浸液的成分通常與活化液相似，但濃度較低，主要作用是防止基板在活化前被再次氧化，并提高活化效果。預浸時間一般較短，通常在數秒至數十秒之間。

活化：活化是在前處理過程中至關重要的一步，其目的是在PCB表面吸附一層具有催化活性的金屬粒子，通常為鈀粒子。這些鈀粒子將作為后續化學鍍銅或電鍍銅的催化中心，促進銅離子的還原和沉積。常用的活化方法有膠體鈀活化法和離子鈀活化法。膠體鈀活化液由鈀鹽、錫鹽和絡合劑等組成，在活化過程中，膠體鈀粒子吸附在PCB表面；離子鈀活化法則是通過離子交換的方式，使鈀離子吸附在基板表面，然后通過還原劑將其還原成金屬鈀。活化時間和溫度等參數需要根據活化液的種類和PCB的材質進行精確控制，以確保獲得均勻、致密的活化層。

（二）化學鍍銅

對于一些非導電材料制成的PCB基板，如玻璃纖維增強塑料等，在進行電鍍銅之前，需要先進行化學鍍銅，以在基板表面形成一層薄薄的導電銅層，為后續的電鍍銅提供導電通路。

化學鍍銅原理：化學鍍銅是一種自催化氧化還原反應，在具有催化活性的表面，通過還原劑的作用，將銅離子還原成金屬銅并沉積在基板表面。其主要反應方程式為：Cu2?+2HCHO+4OH?→Cu+2HCOO?+2H?O+H?↑。在這個反應中，銅離子在鈀催化中心的作用下得到電子被還原成銅原子，而甲醛則被氧化成甲酸根離子。

化學鍍銅工藝流程：首先，將經過活化處理的PCB浸入含有銅鹽、絡合劑、還原劑和其他添加劑的化學鍍銅液中。鍍液的溫度一般控制在40-50℃之間，pH值保持在12-13左右。在化學鍍銅過程中，需要對鍍液進行適當?shù)臄嚢瑁员ＷC鍍液的均勻性和反應的充分進行。化學鍍銅的時間根據所需銅層厚度而定，一般可獲得厚度在0.2-0.5μm之間的銅層。化學鍍銅后，需要對PCB進行清洗，去除表面殘留的鍍液和雜質。

（三）電鍍銅

全板電鍍銅：全板電鍍銅又稱一次銅，主要目的是在經過化學鍍銅的PCB整個表面上電鍍一層銅，以增加銅層的厚度，提高導電性和機械強度，并保護化學鍍銅層不被后續的蝕刻等工藝損壞。全板電鍍銅通常采用酸性硫酸銅鍍液，其配方中硫酸銅的含量一般在150-250g/L之間，硫酸的含量在50-200g/L之間，同時還含有適量的氯離子和添加劑。在電鍍過程中，將PCB作為陰極，陽極一般采用磷銅球，以補充鍍液中的銅離子。電流密度一般控制在1-2A/dm2，電鍍時間根據所需銅層厚度而定，通常可使銅層厚度增加到5-20μm。全板電鍍銅過程中，需要對鍍液進行連續過濾，以去除鍍液中的雜質顆粒，保證鍍層的質量。

圖形電鍍銅：圖形電鍍銅又稱二次銅，是在經過全板電鍍銅和圖形轉移后的PCB上，對需要的電路圖形部分進行選擇性電鍍，進一步加厚銅層，以滿足電路對電流承載能力和信號傳輸性能的要求。圖形電鍍銅的鍍液成分和工藝參數與全板電鍍銅類似，但由于只對特定圖形區域進行電鍍，因此需要使用掩膜材料將不需要電鍍的部分覆蓋起來。在電鍍過程中，要特別注意電流分布的均勻性，以確保圖形各部分的鍍層厚度一致。圖形電鍍銅后，銅層厚度一般可達到20-50μm，具體厚度根據PCB的設計要求而定。

（四）后處理

清洗：電鍍銅完成后，首先要對PCB進行徹底清洗，去除表面殘留的電鍍液和雜質。清洗一般采用多級逆流漂洗的方式，先用清水沖洗，再用去離子水沖洗，以確保PCB表面無殘留的化學物質。清洗后的PCB表面應干凈、無污漬，pH值接近中性。

鈍化：為了提高電鍍銅層的耐腐蝕性，通常需要對其進行鈍化處理。鈍化是在銅層表面形成一層極薄的鈍化膜，這層膜可以阻止氧氣和水分等與銅發生化學反應，從而延長銅層的使用壽命。常用的鈍化方法有化學鈍化和電化學鈍化。化學鈍化一般采用含有鉻酸鹽、磷酸鹽或有機鈍化劑等的溶液對PCB進行處理；電化學鈍化則是通過在特定的電解液中施加一定的電壓，使銅層表面發生氧化反應，形成鈍化膜。鈍化處理后，銅層表面會呈現出一層均勻的鈍化膜顏色，如彩虹色或金黃色。

干燥：清洗和鈍化后的PCB需要進行干燥處理，以去除表面的水分。干燥的方法有熱風干燥、真空干燥等。熱風干燥是常用的方法，通過將PCB置于一定溫度的熱風環境中，使水分迅速蒸發。干燥過程中要注意溫度的控制，避免溫度過高導致PCB變形或銅層氧化。干燥后的PCB應妥善保存，避免再次受潮或污染。

PCB電鍍銅工藝作為PCB制造過程中的核心技術，其工藝流程復雜，原理涉及多個學科領域。通過對電鍍銅工藝流程及原理的深入了解，以及對常見問題的有效解決，能夠不斷提高電鍍銅層的質量和性能，滿足電子行業對PCB日益增長的需求。
