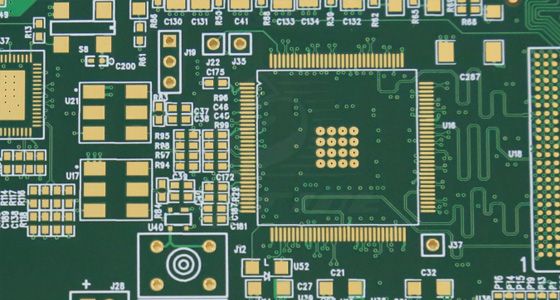

PCB制造領域中，各種表面處理工藝不斷推陳出新，以滿足電子設備日益復雜和高性能的需求。其中，碳膜工藝憑借其獨特的性能和特點，在特定的應用場景中占據了重要的一席之地。

碳膜工藝的原理與制作過程

碳膜工藝，通常指的是在PCB板指定位置印上碳油，經烤箱固化測試合格后形成具有一定阻值的碳膜。這一過程類似于字符絲印，但碳油具有良好的導電性能，與字符所用的半導體材料有著本質區別，字符材料僅起到標識和隔焊作用。

在制作過程中，首先需進行細致的前期準備工作，依據PCB的設計要求，精確規劃碳膜的位置與形狀。隨后采用絲網印刷技術，將碳油精準地印刷到PCB板的指定區域。在這一步驟中，對工藝的精度把控要求極高。

完成印刷后，將PCB板放入烤箱進行固化處理。經過這一環節，碳油轉化為穩定的碳膜，其電阻特性也得以固定。值得注意的是，碳膜的厚度會對其電阻值產生影響。一次絲印碳油厚度一般在0.3-1.0mil，厚度公差為±0.3mil；若要求碳油厚度為1.0mil以上，則需二次返印碳油，二次返印碳油厚度在1.0-2.0mil，厚度公差為±0.4mil，且二次返印碳油菲林比第一次絲印碳油菲林單邊小3mil。

碳膜工藝的優勢

成本效益顯著

相較于一些采用貴金屬或復雜工藝的表面處理方法，碳膜工藝在材料成本和加工成本上都具有明顯優勢。碳油作為主要材料，價格相對低廉，來源廣泛。同時，其制作過程相對簡單，無需高端復雜的設備與技術，這使得整體生產成本大幅降低，尤其適用于對成本敏感的大規模生產場景，如一些中低端消費電子產品的PCB制造。

良好的導電性能

碳膜具備穩定且良好的導電性能，能夠有效地傳導電流，滿足PCB在電氣連接方面的基本需求。在許多對電信號傳輸要求并非十分苛刻，但注重成本與實用性的電路中，碳膜工藝所提供的導電性能完全能夠勝任，確保電子設備的正常運行。

可定制的電阻特性

通過精準控制碳膜的厚度、面積以及印刷的層數等參數，可以靈活調整碳膜的電阻值，以滿足不同電路設計對電阻的多樣化需求。這種可定制性為PCB的設計與制造帶來了極大的便利，設計師能夠根據具體的電路功能要求，輕松實現特定電阻值的設置，從而簡化了電路設計，減小了PCB的尺寸與空間占用。

碳膜工藝的應用場景

消費電子領域

在眾多消費電子產品中，如遙控器、玩具、簡易計算器等，碳膜工藝得到了廣泛應用。以遙控器為例，其按鍵部分的電路常采用碳膜工藝來實現按鍵與電路之間的連接與信號傳輸。由于這類產品通常批量生產，對成本控制極為嚴格，同時對性能要求相對適中，碳膜工藝的成本優勢與良好的導電性能恰好滿足了這些需求。再如兒童玩具中的電子部件，使用碳膜工藝制造的PCB既能保證玩具的基本電氣功能，又能在控制成本的前提下實現大規模生產，使玩具產品更具市場競爭力。

對空間要求苛刻的小型設備

在一些對空間要求極為苛刻的小型電子設備，如微型傳感器、小型藍牙模塊等產品中，碳膜工藝同樣展現出獨特的優勢。由于其能夠通過調整碳膜特性來滿足電路對電阻等參數的要求，避免了在有限空間內添加過多分立元件，從而有效減小了PCB的尺寸，使得小型設備能夠在緊湊的空間內實現完整的電路功能，為小型化電子設備的設計與制造提供了可行的解決方案。

碳膜工藝的局限性及應對措施

盡管碳膜工藝具有諸多優勢，但也存在一定的局限性。例如，與一些金屬鍍層工藝相比，碳膜的耐腐蝕性相對較弱，在高濕度、高鹽霧等惡劣環境下，可能會出現性能下降甚至損壞的情況。此外，碳膜的物理強度相對較低，在受到較大外力沖擊時，容易出現碳膜破裂或脫落的問題，影響電路的正常運行。

為應對這些局限性，在實際應用中，可采取一些防護措施。對于耐腐蝕性問題，可以在碳膜表面涂覆一層具有良好防護性能的透明涂層，如三防漆等，以隔絕外界腐蝕介質對碳膜的侵蝕。針對物理強度不足的問題，一方面可以在PCB設計階段，合理優化布局，減少碳膜部分受到外力沖擊的可能性；另一方面，在制造過程中，通過改進工藝參數，如優化碳油配方、調整固化條件等，來提高碳膜自身的物理強度。

碳膜工藝與其他表面處理工藝的對比

與HASL工藝相比，HASL工藝雖然可焊性良好且工藝成熟，但存在表面不夠平整、不適用于焊接細間距元件以及含鉛工藝面臨環保問題等缺點。而碳膜工藝則能夠實現較為精細的線路制作，更適合對空間布局要求高、元件間距小的電路設計，且不存在環保方面的困擾。

與OSP工藝相比，OSP涂層主要用于防氧化，在可焊性方面需要依賴助焊劑，且耐腐蝕性相對較弱。碳膜工藝除了具備一定的防氧化作用外，更側重于提供導電和電阻功能，在一些需要特定電阻值的電路應用中具有不可替代的優勢。

與化學鍍鎳/浸金工藝相比，化學鍍鎳/浸金工藝能夠提供優良的電性能和長期可靠性，但工藝復雜、成本高昂。碳膜工藝則憑借成本低、制作相對簡單的特點，在對成本敏感、性能要求適中的應用場景中具有明顯的競爭優勢。

PCB碳膜工藝以其獨特的原理、顯著的優勢以及廣泛的應用場景，在PCB制造領域中占據著重要地位。盡管存在一定的局限性，但通過合理的應對措施，能夠在眾多電子設備的生產中發揮關鍵作用。
