PCB作為電子產品的核心部件，其性能與質量直接關乎整個電子設備的穩定性和可靠性。而在影響PCB性能的諸多因素中，抗氧化能力占據著舉足輕重的地位。

PCB氧化的危害

PCB主要由導電線路、絕緣基材以及各類電子元件構成。在日常使用時，PCB會遭遇多種環境因素的挑戰，氧化便是一個不容忽視的問題。空氣中的氧氣、水分以及各類污染物，都可能與PCB上的金屬線路發生化學反應，致使線路腐蝕、電阻增大、信號傳輸不穩定，甚至引發電路故障。尤其是PCB上的銅箔線路和焊點等金屬部分，在空氣中極易與氧氣發生反應，生成氧化物。這些氧化物會增大線路電阻，干擾信號傳輸的穩定性，嚴重時還會造成線路斷路，致使電子設備無法正常工作。

抗氧化工藝

有機保焊膜

這是一種較為常用的PCB抗氧化工藝，通過在PCB表面生成一層薄薄的有機保護膜，將金屬與空氣隔離，從而發揮抗氧化功效。其原理基于化學鍵合，以常見的唑類OSP為例，烷基苯并咪唑類有機化合物中的咪唑環能與銅原子的3d10電子形成配位鍵，進而形成烷基苯并咪唑-銅絡合物。在涂覆過程中，先涂覆第一層，該層會吸附銅，接著第二層有機涂覆分子與銅結合，如此反復，直至形成由許多次有機涂覆分子集結的結構，最終在銅表面形成厚度一般在0.2-0.5μm之間的保護層。并且，由于長鏈烷基之間通過范德華力相互吸引，加上苯環的存在，這層保護膜具備良好的耐熱性和較高的分解溫度。在后續的焊接高溫環境中，這種保護膜又能夠很容易地被助焊劑迅速清除，使露出的干凈銅表面能在極短時間內與熔融焊錫結合，形成牢固的焊點。

OSP工藝成本相對較低，工藝過程不復雜，適合大規模生產。而且能良好保持焊盤可焊性，保障焊接質量。但它也存在一些缺點，比如膜層薄導致存儲時間有限，抗氧化性能易隨時間和環境變化而下降；不耐高溫，在需多次高溫制程的場景中受限；對焊接環境要求嚴苛，環境中的雜質、濕度等因素易影響其性能和焊接質量。

化學鍍鎳金

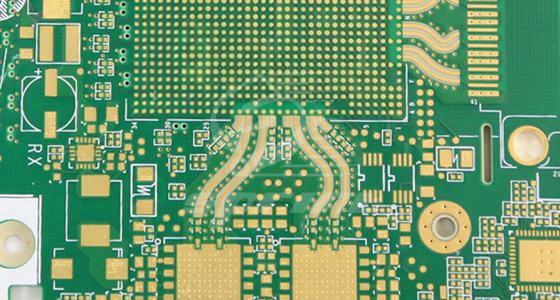

該工藝是在PCB表面先鍍上一層鎳，再鍍上一層金。鎳層能夠阻擋銅的擴散，金層則具備良好的抗氧化性和導電性，能顯著提升PCB的性能和可靠性。化學鍍鎳金工藝成熟，貨源充足，適用于無鉛焊接。然而，該工藝成本相對較高，且其表面不夠平整，在焊接細間距元件時存在困難。

浸銀

浸銀工藝能在PCB表面形成一層均勻的銀層，具有良好的抗氧化性和可焊性。銀層下面沒有鎳層，所以浸銀在物理強度方面不如化學鍍鎳/浸金。銀層暴露在空氣中會經歷雙重腐蝕路徑，化學氧化下，4Ag+O?→2Ag?O，生成黃色氧化層；電化學腐蝕中，Ag+H?S→Ag?S+H?，產生黑色硫化物。當相對濕度＞60%時，腐蝕速率提高3倍；在含硫環境中，如橡膠包裝，24小時即可出現可見變色。

浸錫

浸錫工藝使PCB表面覆蓋一層錫，可有效防止氧化。由于所有焊料都以錫為基礎，錫層能與任何類型的焊料匹配。不過，過去浸錫工藝處理的PCB易出現錫須問題，在焊接過程中，錫須和錫遷移現象會給可靠性帶來嚴重挑戰。后來，通過在浸錫溶液中添加有機添加劑，使錫層結構轉變為顆粒狀，克服了上述難題，并且具備良好的熱穩定性和可焊性。浸錫板的存儲時間有限，放置過久其表面會形成氧化錫，從而影響焊接效果，因此在組裝時必須嚴格按照浸錫的先后順序進行操作。

熱風整平

熱風整平，又稱熱風焊料整平，俗稱噴錫。該工藝是在PCB表面涂覆熔融的錫鉛焊料如今更多使用無鉛焊料，然后利用加熱壓縮空氣將焊料整平，從而形成一層既能有效抵抗銅氧化，又能提供優良可焊性的涂覆層。在熱風整平時，焊料與銅相互作用，在結合處生成銅錫金屬化合物。該工藝分為垂直式和水平式，水平式因鍍層更為均勻，且能實現自動化生產，而被普遍認為更具優勢。其一般流程包括微蝕、預熱、涂覆助焊劑、噴錫、清洗等步驟。熱風整平工藝成熟，成本相對較低，且具有良好的可焊性，適用于無鉛焊接。但其表面不夠平整，在焊接細間距元件時存在困難，并且含鉛的HASL還面臨環保問題。

棕化

在多層PCB制造過程中，內層銅箔表面的處理對層壓質量至關重要，棕化工藝在其中應用廣泛。其核心是通過化學氧化反應，在銅表面形成一層多孔的氧化銅或氧化亞銅膜。在堿性氧化劑作用下，銅發生氧化反應，2Cu+4OH?+O?→2CuO+2H?O，Cu+2OH?→Cu?O+H?O+2e?。棕化不僅能提供良好的層間結合力，還能提高層壓過程中樹脂的潤濕性。棕化層的多孔結構增加了銅箔表面積，利于樹脂滲透填充微孔，減少層壓時氣泡和空洞，增強機械咬合力，減少分層風險。在PCB熱循環中，還能更均勻分布應力，降低層間剝離風險，提高熱可靠性。不過，若控制不當，過度氧化會使氧化層過厚變脆，降低結合強度；氧化不均會導致結合力不一致，增加分層風險；棕化在后續層壓前若受污染，如吸濕或氧化膜受損，也會導致結合力下降。通常氧化層厚度控制在0.5-1.5μm之間，在進行棕化之前，會采用微蝕工藝去除銅表面的氧化物和有機污染物，常見微蝕劑包括過硫酸銨或硫酸-過氧化氫體系。棕化溶液通常由堿性氧化劑、絡合劑和穩定劑組成，通過調整氧化條件，可獲得最優的CuO/Cu?O比例，以兼顧結合力和耐熱性。棕化后的銅表面容易受濕氣或空氣污染，在層壓前通常需要進行抗氧化處理，如使用有機保護層，如苯并三氮唑或其他防氧化劑，以及進行干燥存儲，避免濕氣吸收，減少變質風險。

PCB抗氧化的其他措施

材料選擇

在PCB的制造過程中，選用高質量的基材和金屬材料至關重要。優質的基材具備良好的絕緣性能和穩定性，能夠有效阻隔氧氣和水分的侵入。同時，采用抗氧化性能強的金屬鍍層，如鍍金、鍍銀、鍍錫等，可以在金屬線路表面形成一層保護膜，阻止氧化反應的發生。例如，在一些高端電子產品中，會選用抗氧化性能出色的無氧銅箔作為覆銅箔材料，以提升PCB的整體抗氧化能力。

環境控制

合理的存儲和使用環境對PCB的抗氧化同樣關鍵。在PCB的生產、儲存和運輸過程中，應嚴格控制環境的溫度和濕度，避免PCB暴露于高溫高濕或含有污染物的環境中。例如，將PCB存儲在相對濕度控制在40%-60%，溫度控制在20℃-25℃的環境中，可有效減緩氧化速度。同時，選擇合適的包裝材料，如防潮袋、泡沫箱等，確保PCB的完整性和質量。對于暫時不進行后續組裝的裸板，采用真空包裝可以有效隔絕空氣，延緩氧化過程。

生產流程優化

優化生產流程，減少PCB在制程間暴露于空氣中的時間，也能降低氧化風險。例如，通過自動化設備快速完成從蝕刻到阻焊的轉換，避免不必要的等待時間。在PCB制造的特定階段使用抗氧化劑溶液對銅面進行處理，可以在短時間內為銅面提供臨時保護，直到下一道工序開始前。

PCB抗氧化對于保障電子設備的穩定運行和延長使用壽命意義重大。在電子技術的持續發展，對PCB的抗氧化要求也會越來越高，這也就意味著需要從制造、工藝、存儲和使用等多個環節共同發力，不斷研發和創新，以提升PCB的抗氧化性能，為電子設備的高性能和高可靠性提供有力支撐。
