當硬件工程師初次接觸多層PCB時，可能會感到有些暈乎乎?？粗畬影藢拥陌遄?，密密麻麻的線路就像蜘蛛網一樣，讓人不知從何下手。但實際上，多層PCB的設計卻是現代電子產品中不可或缺的重要組成部分。

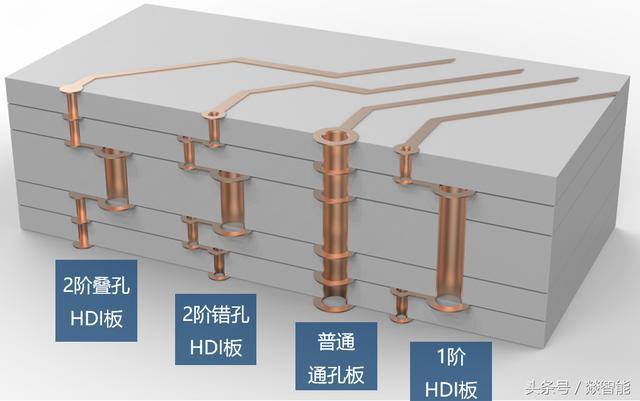

多層PCB內部結構圖可以用立體圖形展示，各種疊層結構的PCB圖讓人們更直觀地了解電路板的設計。高密度互聯板(HDI)是多層PCB的一種核心設計，其特點主要在于過孔的工藝。

在多層PCB的制作過程中，線路的加工和單層或雙層PCB并沒有太大區別，最大的不同在于過孔的工藝上。線路通常是通過蝕刻形成的，而過孔則需要先進行鉆孔，然后再鍍銅，形成通路。通孔板和層數并沒有必然的聯系，通孔板的層數可以很少也可以很多。

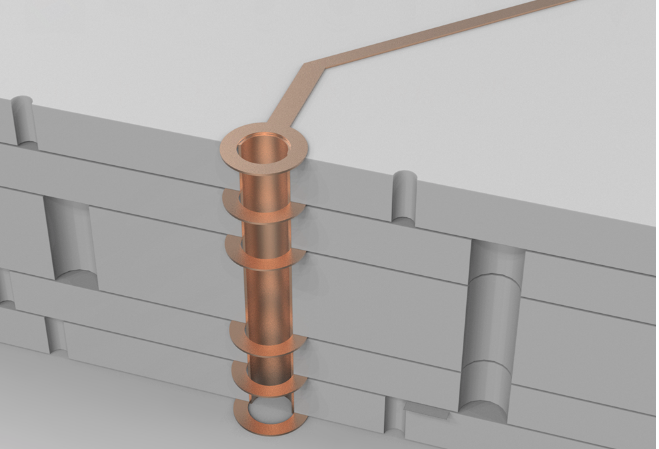

通孔板中最常見的是一種過孔，從第一層打通到最后一層。無論是外部的線路還是內部的線路，孔都是打通的，這種板子被稱為通孔板。而在高密度板(HDI板)中，使用了激光孔的工藝。激光孔只能打穿玻璃纖維的板材，不能打穿金屬的銅。因此，外表面的激光孔不會影響到內部的其他線路，這使得HDI板的設計更為緊湊。

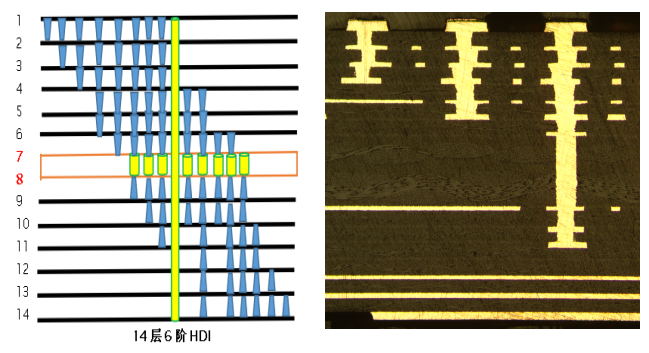

隨著技術的發展，出現了更復雜的設計，比如疊孔板和任意層互聯板。疊孔板的兩層激光孔會重疊在一起，線路更加緊湊。然而，制造過程也更加復雜，價格也較高。而任意層互聯板則每一層都是激光孔，使得走線和打孔都非常自由靈活，但由于制造難度較大，價格非常昂貴。

在實際應用中，不同類型的PCB適用于不同的產品級別。例如，8位單片機產品通常使用2層通孔板，而32位單片機級別的智能硬件則采用4層-6層通孔板。Linux和Android級別的智能硬件通常采用6層通孔至8層一階HDI板，而緊湊的智能手機產品則使用8層一階到10層二階電路板。

盡管多層PCB的設計可能會讓人感到頭疼，但它卻是現代電子產品不可或缺的基礎。從通孔板到高密度板(HDI)再到更復雜的疊孔板和任意層互聯板，每一種設計都在不斷推動著電子技術的發展。

在未來的科技世界中，多層PCB必將發揮更加重要的作用，為我們帶來更多驚喜與可能性。

---
