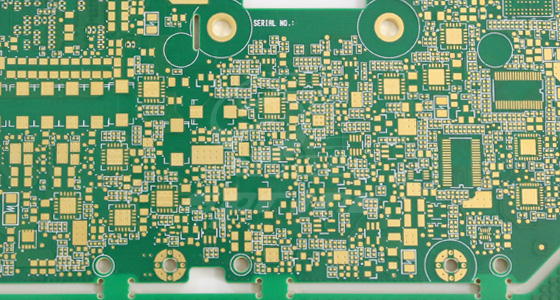

PCB的表面處理工藝對產品的性能和可靠性起著舉足輕重的作用。化學鍍鎳/浸金工藝憑借其良好的導電性、卓越的可焊性以及出色的耐腐蝕性，成為了眾多高端電子產品PCB表面處理的優選方案。而在ENIG工藝中，鎳層和金層的厚度控制是確保鍍層質量與性能的核心要素，嚴格遵循相關厚度控制規范具有極其重要的意義。

一、工藝原理與鍍層功能定位

ENIG工藝通過化學鍍鎳和浸金兩步完成：

鎳層沉積機制：利用自催化反應在銅表面形成3-6μm鎳層，作為擴散阻擋層阻止銅錫互擴散導致的焊點脆化，同時提供機械支撐強度。

金層覆蓋作用：通過置換反應在鎳層表面沉積0.05-0.1μm薄金層，隔絕鎳層與空氣接觸，確保長期可焊性與導電性能穩定。

二、鎳層厚度控制核心標準

（一）厚度閾值與風險解析

理想控制區間：4-5μm

下限風險（<3μm）：擴散阻擋失效，焊點因Cu-Sn金屬間化合物過度生成而開裂。

上限風險（>6μm）：鍍層應力激增導致剝落風險，同時推高生產成本。

（二）磷含量對鍍層性能的影響

中磷鎳層（6%-9%）：綜合性能最優，結晶結構細致均勻，兼顧焊接性與耐腐蝕性，厚度控制穩定性強。

高磷鎳層（>10%）：抗腐蝕性能突出但潤濕性較差，需精密調控鍍液溫度（88±2℃）、pH值（4.8-5.0）等參數。

低磷鎳層（1%-5%）：具備磁性特性但耐腐蝕性較弱，適用于特定功能性場景。

三、金層厚度控制關鍵要點

（一）厚度精度與失效風險

目標控制范圍：0.07±0.01μm

下限風險（<0.05μm）：鎳層氧化速度加快，焊接時潤濕性下降引發假焊問題。

上限風險（>0.12μm）：Au-Sn金屬間化合物過量生成，焊點脆性增加且貴金屬消耗成本上升。

（二）工藝控制技術方案

脈沖浸金工藝：通過分段脈沖信號調控金離子沉積速率，結合EDX在線監測系統實時校準參數，確保厚度穩定性。

參數動態優化：根據設備特性設定浸金時間、脈沖頻率與占空比，例如通過脈沖周期控制單次金沉積量至目標值。

四、厚度檢測體系與質量管控

（一）多維度檢測技術應用

X射線熒光光譜法：非破壞性快速檢測，適用于生產線大面積鍍層厚度實時監控。

掃描電子顯微鏡-能譜分析：微觀級檢測手段，用于觀察鍍層結構并精準測量厚度，適用于高端產品質量驗證。

庫侖法：基于電化學溶解原理的高精度檢測，雖屬破壞性檢測但適用于實驗室工藝研究與抽檢。

（二）全流程質量控制措施

抽樣檢測機制：每批次產品抽樣比例≥5%，在鍍鎳后、浸金后等關鍵工序增加檢測頻次。

設備運維體系：定期校準鍍槽溫控系統、攪拌裝置，實時監測鍍液中鎳離子、金離子濃度并補充消耗劑。

異常處理流程：厚度超差時針對性調整工藝參數（如鎳層偏薄則延長反應時間、金層偏厚則縮短浸金時長），并對后續產品進行追蹤驗證。

ENIG工藝的鎳金層厚度控制是保障PCB性能的核心環節。通過明確厚度標準、優化工藝參數、融合先進檢測技術及實施嚴格質量管控，可有效規避擴散失效、焊點脆化等風險，提升電子產品的可靠性與一致性。
