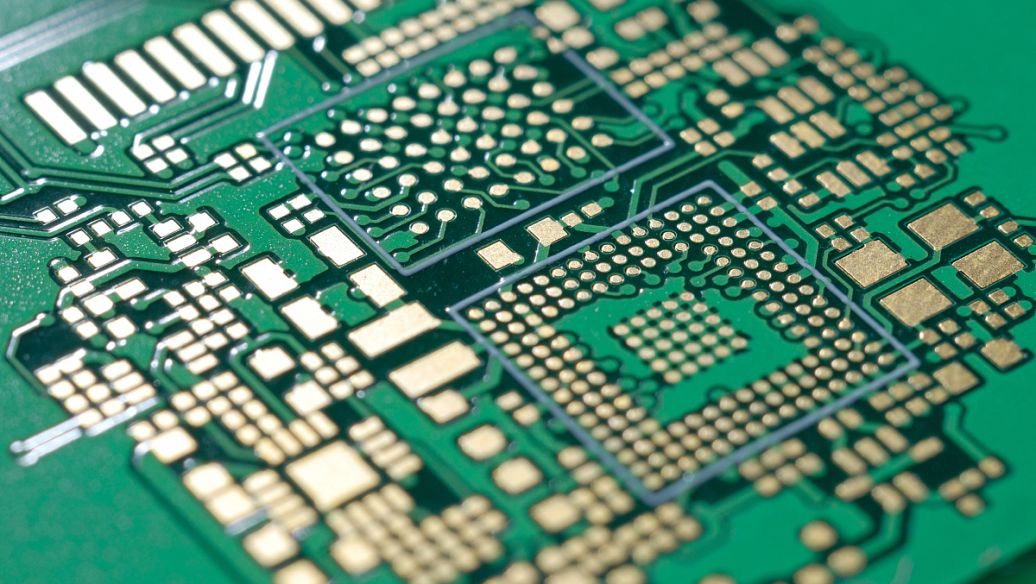

沉銅，全稱化學鍍銅，簡稱PTH。其主要目的是在PCB的非導電表面，如絕緣的孔壁及某些特定的非銅箔區域，通過化學反應沉積一層薄而均勻的銅層，賦予原本不導電的部分導電性，為后續的電鍍銅工藝奠定基礎，最終實現PCB的層間電氣互連。

以多層PCB為例，層與層之間需要通過過孔進行電氣連接。在鉆孔后，孔壁是絕緣的，如果不進行沉銅處理，電流無法通過孔實現層間傳導。而沉銅層就如同搭建了一座“橋梁”，使得電流能夠順暢地在各層之間流動，確保了整個電路板電氣系統的完整性和功能性。若沉銅工藝出現問題，比如銅層沉積不均勻、厚度不足或存在空洞等缺陷，可能導致信號傳輸不穩定、短路或斷路等故障，嚴重影響PCB的性能和使用壽命。

沉銅工藝流程

前處理

去毛刺：鉆孔后的PCB孔口會產生毛刺，孔內可能殘留鉆屑。通過機械刷磨等方式去除這些毛刺和鉆屑，保證后續處理的順利進行，避免對孔壁和板面造成損傷，影響沉銅效果。

溶脹：對于多層板，其內層的環氧樹脂在鉆孔過程中可能被破壞。使用特定的溶脹劑，如醚類有機物，使環氧樹脂溶脹軟化，為后續的去鉆污步驟做準備，確保能有效去除鉆污，增強孔壁與銅層的結合力。

除膠去鉆污：利用高錳酸鉀的強氧化性，在高溫及強堿條件下，與溶脹軟化的環氧樹脂鉆污發生氧化裂解反應，將其去除。例如，在一定溫度和堿性環境下，高錳酸鉀與環氧樹脂中的碳鏈反應，使其斷裂分解，從而達到清潔孔壁的目的。

中和：除去高錳酸鉀去鉆污過程中殘留的高錳酸鉀、錳酸鉀和二氧化錳等物質。因為錳離子屬于重金屬離子，會導致后續活化步驟中“鈀中毒”，使鈀離子或原子失去活化活性，進而影響孔金屬化的效果，所以必須徹底去除。

除油/整孔：采用專用的除油劑，清除板面的油污及其他雜質。同時，通過整孔劑的作用，調整孔壁的電荷性質，使其表面顯正電性，促進后續均勻的催化劑吸附。

微蝕：使用微蝕液除去銅面上的氧化物及其他雜質，微觀粗化銅表面。這不僅能增強銅面與后續電解銅的結合能力，還能為催化劑的吸附提供更合適的表面環境。

浸酸：對微蝕后銅面上附著的銅粉進行清潔，確保銅表面的純凈度，為后續的活化步驟創造良好條件。

催化

預浸：防止前工序清洗不徹底，雜質帶入昂貴的鈀槽，同時潤濕環氧樹脂孔壁，促進板面對催化劑的吸附。預浸槽與后續的活化槽除了不含鈀之外，其他成分基本一致。

活化：這一步通常使用Pd/Sn或Pd/Cu等催化劑，使表面顯負電性的鈀膠團由于整孔性高分子的作用附著在孔壁。通過活化處理，為后續的化學沉銅提供催化活性中心，使銅離子能夠在這些活性點上發生還原反應。

加速：去除膠體鈀微粒外層的膠體部分，露出起催化作用的鈀核，保證化學鍍銅層與孔壁有良好的結合力。例如，鈀膠團粘附在板子上，經水洗和鼓氣作用，Pd粒外會形成Sn(OH)4外殼，通過HBF4型加速劑將其除去，露出鈀核。

化學沉銅：將經過催化處理的PCB放入含有銅鹽（如硫酸銅）和還原劑（如甲醛）的化學沉銅槽中。在鈀核的催化作用下，銅離子被甲醛還原，沉積在PCB的孔壁和需要導電的非銅箔表面，逐漸形成一層薄銅層。隨著反應的進行，新生成的化學銅和反應副產物氫氣都可以作為反應催化劑，進一步促進反應的持續進行，使銅層不斷增厚。化學沉銅的類型根據需求可分為薄銅（0.25-0.5μm）、中銅（1-1.5μm）及厚銅（2-2.5μm）。

后處理

水洗：沉銅完成后，通過多級水洗，徹底去除PCB表面殘留的化學藥品，防止殘留物質對后續工序產生不良影響。

干燥：采用熱風烘干等方式，去除PCB表面的水分，使其處于干燥狀態，便于后續的存儲和加工。

質量檢測

背光等級測試：制作孔壁切片，使用金相顯微鏡觀察沉積銅在孔壁的覆蓋情況。背光等級一般分為10級，等級越高，沉積銅在孔壁的覆蓋情況越好。通常情況下，行業標準要求≥8.5級。通過背光等級測試，可以直觀地了解沉銅層在孔壁的均勻性和完整性，判斷沉銅質量是否符合要求。

銅層厚度檢測：使用X射線測厚儀等專業設備，測量沉銅層的厚度，確保其達到設計要求的厚度范圍。不同的應用場景和產品要求，對沉銅層厚度的標準有所差異。

附著力檢測：通過膠帶測試等方法，檢測銅層與PCB基材之間的附著力。例如，使用特定粘性的膠帶粘貼在沉銅層表面，然后迅速撕下，觀察銅層是否有脫落現象，以此評估附著力是否達標。良好的附著力是保證沉銅層穩定性和可靠性的重要指標。

孔壁檢查：利用顯微鏡等工具，仔細檢查孔壁的銅層是否連續、有無空洞、裂紋等缺陷，確保孔壁的銅層質量滿足電路可靠性的要求。

沉銅工藝控制要點

溫度控制：化學沉銅過程中的反應速率對溫度非常敏感。溫度過高，反應速度過快，可能導致銅層沉積不均勻，出現粗糙、空洞等缺陷；溫度過低，反應速率慢，沉銅效率低，且銅層厚度難以達到要求。例如，化學沉銅槽的溫度一般需精確控制在25-35℃之間，具體溫度根據所使用的化學藥水配方和工藝要求而定。

pH值控制：溶液的pH值會影響銅離子的存在形式和還原劑的活性。不合適的pH值會使反應無法正常進行，或者導致銅層質量下降。在沉銅過程中，通常需要將pH值控制在11-13的堿性范圍內，通過添加pH調節劑來維持穩定的pH值。

藥水濃度控制：銅鹽、還原劑、絡合劑等藥水成分的濃度必須嚴格控制在規定范圍內。濃度過高或過低都會影響沉銅的速率和質量。例如，銅鹽濃度過低，會導致沉銅速度慢，銅層厚度不足；還原劑濃度過高，可能引起反應過于劇烈，影響銅層的均勻性。需要定期對藥水濃度進行檢測和調整，確保其處于最佳工藝狀態。

反應時間控制：沉銅時間決定了銅層的最終厚度。時間過短，銅層厚度達不到設計要求；時間過長，不僅浪費資源，還可能導致銅層過厚，出現結晶粗大、附著力下降等問題。根據不同的沉銅類型和工藝要求，精確控制沉銅時間，如薄銅沉銅時間一般在10-15分鐘，中銅和厚銅則相應延長。

電子技術的不斷進步，使得對PCB的要求越來越高，如線路更加精細、孔徑更小、層數更多、性能更可靠等，這也推動著沉銅工藝不斷發展創新。一方面，研發新型的活化劑和還原劑，以提高沉銅速率、改善銅層質量，同時降低成本和減少環境污染；另一方面，利用更先進的自動化控制設備，實現對沉銅工藝參數的精準控制，提高生產過程的穩定性和一致性。此外，為適應環保要求，無鉛、無氰等綠色沉銅工藝也成為研究和發展的重點方向。
