剛撓結合板憑借其剛性區域提供穩固機械支撐、柔性區域實現靈活彎折連接的特性，在消費電子、汽車電子、航空航天等領域廣泛應用。從智能手機的可折疊屏幕連接，到汽車發動機艙內復雜布線，剛撓結合板都發揮著關鍵作用。而在其設計與制造過程中，彎曲半徑控制是確保產品性能與可靠性的核心要素。不當的彎曲半徑會引發一系列嚴重問題，如銅箔開裂、介質層剝離、電路斷路等，進而導致整個電子產品功能失效。因此，深入理解并嚴格遵循彎曲半徑控制標準，對剛撓結合板的成功應用至關重要。

一、剛撓結合板結構及彎曲原理

1.結構組成

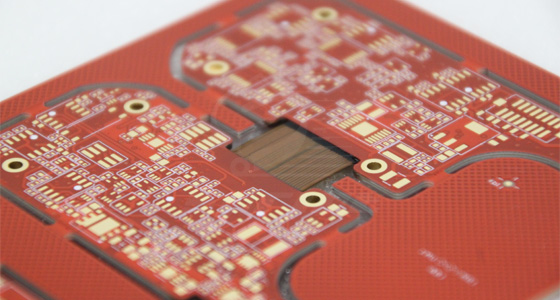

剛撓結合板由剛性區域、柔性區域以及兩者之間的過渡區域構成。剛性區域通常采用FR-4等剛性基材，疊加多層銅箔與介質層，如同傳統多層PCB，為元器件安裝提供堅實基礎。柔性區域則以聚酰亞胺作為基材，搭配銅箔和覆蓋膜，賦予板子彎折能力。過渡區域是實現剛性與柔性平滑銜接的關鍵部分，通過特定層壓工藝，保證不同區域間電氣連接與機械性能的連續性。

2.彎曲原理

當剛撓結合板的柔性區域彎曲時，內側材料受壓縮應力，外側材料受拉伸應力。隨著彎曲程度增加，應力不斷積累。材料所能承受的應力存在極限，一旦超過這個極限，就會引發材料損壞。彎曲半徑越小，材料內外側應力差越大，損壞風險也就越高。例如，在可穿戴設備中，剛撓結合板需頻繁彎折，若彎曲半徑設計不合理，短時間內就可能出現銅箔斷裂，致使設備無法正常工作。

二、影響彎曲半徑的關鍵因素

1.材料特性

銅箔

銅箔作為主要導電層，其厚度對彎曲性能影響顯著。厚銅箔（35μm或更厚）在彎曲時，由于自身剛性較大，會產生更大拉伸應力，極易開裂。多層銅箔結構則會增加柔性區域總厚度，進而增大所需彎曲半徑。例如，在一些功率電路中使用的厚銅箔剛撓結合板，相比普通銅箔厚度的板子，需要更大彎曲半徑來保證可靠性。

基材

柔性區域常用的PI薄膜基材，厚度是決定彎曲性能的關鍵。薄基材（25μm或以下）適合小彎曲半徑設計，但機械強度欠佳，長期彎折易出現疲勞失效。厚基材（50μm或以上）機械強度高，不過彎曲性能較差，要求更大彎曲半徑。在對空間要求極高的智能手機內部排線中，常選用薄PI基材以實現小彎曲半徑彎折，滿足緊湊空間布局需求。

覆蓋膜

覆蓋膜的厚度與材料性能影響彎曲時應力分布。薄覆蓋膜可提升柔性區域彎曲性能，但耐磨性與絕緣性能可能降低。厚覆蓋膜增加彎曲剛度，需要更大彎曲半徑。在汽車傳感器連接用剛撓結合板中，為保證在復雜環境下長期使用的可靠性，會選用稍厚且性能優良的覆蓋膜，相應地，彎曲半徑設計也需增大。

2.板層結構

層數

柔性部分層數越多，總厚度越大，彎曲性能越差。過多的層疊會增加內部應力，導致在彎曲時更容易出現問題。因此，在設計時應盡量精簡柔性部分層數，以提升彎曲性能。

對稱堆疊

柔性區域層壓結構的對稱性至關重要。非對稱結構，如銅箔厚度或基材厚度不對稱，彎曲時會產生應力集中，極大地增加裂紋或分層風險。只有保證對稱堆疊，才能使應力均勻分布，確保良好的彎曲性能。

三、彎曲半徑控制標準及計算方法

1.行業標準

行業內如IPC-2223等標準對剛撓結合板彎曲半徑給出了指導。一般而言，推薦的彎曲半徑為柔性板厚度的10到15倍，以此避免裂紋和機械失效。但不同應用場景對可靠性要求不同，標準也會有所差異。在航空航天等高可靠性要求領域，彎曲半徑標準往往更為嚴格。

2.經驗公式計算

單次彎曲

根據大量實踐經驗，單次彎曲時最小彎曲半徑計算公式為：Rmin1=k1×T，其中Rmin1為單次彎曲最小彎曲半徑，T為柔性部分總厚度，k1為單次彎曲系數，通常取值在6到10之間。例如，若柔性部分總厚度為0.2mm，當k1取8時，Rmin1=8×0.2=1.6mm。

反復彎曲

對于需要頻繁彎折的應用場景，反復彎曲最小彎曲半徑計算公式為：Rmin2=k2×T，Rmin2為反復彎曲最小彎曲半徑，k2為反復彎曲系數，一般在12到20之間。如柔性部分總厚度仍為0.2mm，k2取15時，Rmin2=15×0.2=3mm。

四、彎曲半徑優化措施

1.布線優化

避免直角轉折

在彎曲區域，信號線應避免直角轉折，采用圓弧過渡布線方式。直角處會產生應力集中，圓弧過渡可有效分散應力，降低銅箔開裂風險。

分散布線

避免多條信號線在彎曲區域集中布置，減少局部應力。合理規劃布線，使信號均勻分布，有助于提升彎曲可靠性。

調整線寬與線間距

彎曲區域線寬適當加寬（通常為常規線寬1.5倍），線間距增大，防止彎曲時短路或開裂，保證電氣性能穩定。

2.層疊設計優化

減少層數

精簡柔性部分層數，降低總厚度，提升彎曲性能，減少內部應力產生。

確保對稱堆疊

嚴格保證銅箔和覆蓋膜對稱堆疊，使彎曲時應力均勻分布，避免應力集中引發的各種問題。

3.覆蓋膜優化

選擇高延展性材料

采用高延展性聚酰亞胺等覆蓋膜材料，增強柔性區域彎曲性能，提高板子耐用性。

合理開窗設計

在彎曲區域對覆蓋膜進行開窗設計，降低應力集中，但要確保開窗不影響電氣絕緣性能。

4.彎曲區域設計優化

設置彎曲緩沖區

在彎曲區域周邊設計緩沖區，避免在此區域布置過多信號布線和過孔，減少應力干擾。

明確彎曲方向

清晰界定柔性部分彎曲方向，避免復雜應力分布，確保彎曲過程穩定可靠。

5.過孔應力管理

減少過孔數量

彎曲區域過孔會增加局部應力，應盡量減少過孔設置，降低應力集中點。

采用強化過孔工藝

運用填充過孔或盲埋過孔工藝，增強過孔在彎曲過程中的穩定性，防止過孔開裂。

剛撓結合板彎曲半徑控制標準是確保其性能與可靠性的關鍵。通過深入了解影響彎曲半徑的材料特性與板層結構因素，運用行業標準、經驗公式準確計算彎曲半徑，并采取布線優化、層疊優化等一系列有效措施，可以顯著提升剛撓結合板的彎曲性能。
