在PCB的生產流程中，設計文件是連接創意構思與實際制造的橋梁，其完整性和準確性直接決定了產品的功能實現、生產效率與制造成本。一套規范、全面的設計文件不僅能確保電路板的電氣性能達標，更能幫助制造商高效完成從原材料采購到工藝執行的全鏈條操作。下面將系統梳理PCB生產所需的核心設計文件，解析各文件的功能定位、技術要點及協同作用，為工程師與生產人員提供清晰的指導框架。

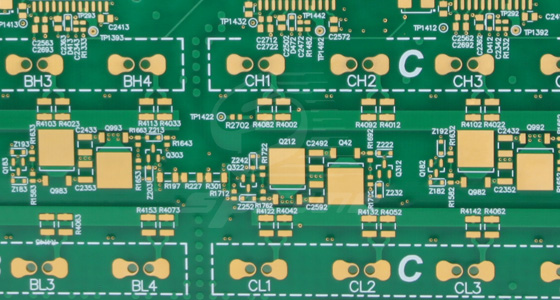

PCB原理圖

PCB原理圖堪稱PCB設計的基石，它以電路符號和連線的形式，清晰呈現了電路的電氣連接關系。原理圖中詳細標注了所有器件的名稱，如電阻用“R”開頭命名、電容用“C”開頭等，明確其引腳數量及每個引腳的定義，規定了電流、電壓等關鍵電氣參數，以及各元件間的接線電性。這些信息是工程師理解電路功能、進行故障排查與設計優化的核心依據，也是PCB生產過程中確保電路正確性的基礎保障。

Gerber文件

Gerber文件是PCB設計軟件生成的，用于實際生產的核心文件。它包含了外層電路銅箔分布、內層電路銅箔布局、表面噴錫區域、過孔連通情況等豐富且關鍵的信息。Gerber文件如同一份精確的施工圖紙，指導著PCB制造過程中的每一道工序。標準的Gerber文件格式主要分為RS-274與RS-274X、GerberX2。RS-274格式下，Gerber文件與光圈文件（Aperture）相互獨立，而RS-274X格式則將光圈信息整合在Gerber文件內部，無需單獨的光圈文件。GerberX2作為最新格式，不僅可嵌入板的疊構信息，還能插入CAD屬性，極大提升了設計、工程與生產的整體效率。在實際生產中，通過導入Gerber文件到CAM軟件，就能為每一道PCB工藝流程，如蝕刻、鉆孔、阻焊等提供精準的數據支持。

鉆孔文件

鉆孔文件主要用于描述PCB上各類孔的位置、大小等信息。在PCB制造過程中，鉆孔是必不可少的環節，用于安裝插件元件引腳、實現層間電氣連接等。常見的鉆孔文件格式為Excellon格式，它精確記錄了每個孔的坐標位置、孔徑尺寸等參數。PCB制造商依據鉆孔文件，使用數控鉆床在指定位置鉆出符合要求的孔，確保后續元件安裝與電氣連接的準確性。例如，對于一塊需要安裝大量插件電阻、電容的PCB，鉆孔文件將準確指導鉆床在對應位置鉆出合適孔徑的安裝孔。

工藝說明文件

工藝說明文件是對PCB生產過程中特殊工藝要求的詳細闡述。例如，對于有阻抗控制要求的PCB，需在工藝說明中明確各信號層的特征阻抗值、允許的阻抗偏差范圍，以及實現阻抗控制所采取的措施，如特定的線寬、線距、介質層厚度等。若采用特殊的表面處理工藝，如化學鍍鎳浸金、有機保焊膜等，也需在文件中詳細說明工藝參數與質量標準。此外，對于多層板生產中的層壓工藝要求、內層線路制作精度等特殊要點，都應在工藝說明文件中準確傳達給制造商，確保生產過程符合設計預期。

為保障PCB生產的順利開展與產品質量，上述設計文件缺一不可。從原理圖的電路構思，到Gerber文件的精確制造指導，再到鉆孔文件以及工藝說明文件的協同配合，每一份文件都在PCB生產鏈條中很關鍵。只有提供完整、準確、規范的設計文件，才能有效減少生產過程中的錯誤與延誤，實現高質量、高效率的PCB生產。
