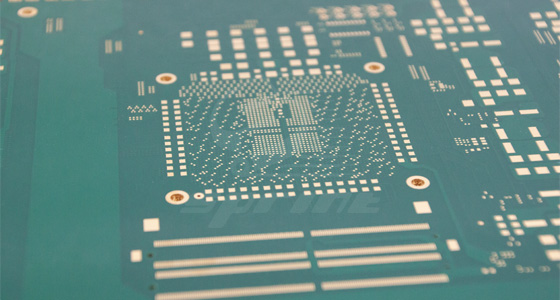

HDI板憑借其優秀的特性，成為了現代電子產品的關鍵組成部分。HDI板能夠實現更小的線寬線距、過孔以及更高的連接焊盤密度，極大地提升了電路板的性能與可靠性，完美契合了電子產品小型化、高速化、多功能化的發展需求。而HDI板的“階”，作為衡量其制造工藝復雜程度的重要指標，深刻影響著HDI板的性能與應用范圍。

一階HDI板，結構可表示為1+n+1。即在一個標準的多層板基礎上，分別在其外層加上一層微盲孔，從而形成一階HDI板。這種一階HDI板制造工藝相對簡單，流程較短，成本也較低，在當前市場中是較為常見的HDI板類型。以手機主板為例，許多中低端手機主板會選用一階HDI板，它能在滿足基本性能需求的同時，有效控制成本，實現較好的性價比。

二階HDI板的結構為2+n+2，是在標準多層板的基礎上，于外層分別加上兩層微盲孔。相比一階HDI板，二階HDI板的制造難度顯著增加。它需要更精準的鉆孔操作，確保各層微盲孔的位置精度，同時對電鍍工藝的要求也更高，以保證微盲孔內的金屬化質量，實現良好的電氣連接。在筆記本電腦的主板制造中，二階HDI板時有應用，它能滿足筆記本電腦內部更復雜的電路布局和信號傳輸需求，助力提升筆記本電腦的性能。

三階HDI板的結構是3+n+3，即在標準多層板外層分別增加三層微盲孔。三階HDI板的制造工藝堪稱復雜，需要進行更多次數的鉆孔（4次）、電鍍（3次）以及層壓步驟（3次）。每一次鉆孔都要保證極高的精度，避免孔位偏差影響層與層之間的連接；電鍍過程中，要嚴格控制金屬沉積的厚度和均勻性，確保微盲孔的導電性能穩定；多次層壓則需要精確控制壓力、溫度和時間等參數，使各層材料緊密結合，防止出現分層等缺陷。如此復雜的工藝，使得三階HDI板的流程和成本都大幅提高，屬于目前最高端的HDI板類型。在一些高端服務器主板以及航空航天領域的電子設備中，三階HDI板因其出色的性能得以應用，滿足這些領域對電子設備高性能、高可靠性的嚴苛要求。

理論上還存在四階HDI板，結構為4+n+4，即在標準多層板外層分別增加四層微盲孔。不過，由于其制造工藝難度極大，對設備、技術和材料的要求近乎苛刻，目前在實際生產和應用中相對較少。但隨著電子技術的不斷發展，未來或許會在特定的高端領域發揮重要作用。

HDI板階數的定義與積層次數緊密相關，不同階數的HDI板在制造工藝、性能以及應用場景上都存在顯著差異。在電子技術的持續進步下，對HDI板階數的提升和性能優化的探索也將永不止步，為電子產品的創新發展提供源源不斷的動力。
