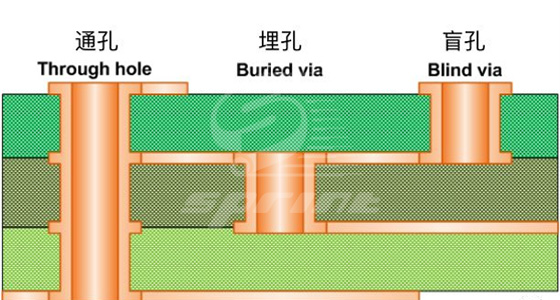

如何尋找PCB板中的盲埋孔？在電子制造領域，PCB（Printed Circuit Board，印刷電路板）扮演著至關重要的角色，它們連接和支持各種電子組件，使電子設備正常工作。在 PCB 制造過程中，盲埋孔是一種常見的設計要素，用于連接不同層次的電路，但它們通常難以查找和檢查。本文將介紹如何有效地查找 PCB 板中的盲埋孔，以確保電路板的質量和可靠性。

1、利用光學檢查方法

如何尋找PCB板中的盲埋孔？光學檢查是一種常用的方法，用于查找 PCB 板中的盲埋孔。通過使用高分辨率的顯微鏡，技術人員可以仔細觀察 PCB 表面，尋找可能的孔洞。為了增強觀察效果，可以使用特殊的光源，如紫外光，以幫助識別盲埋孔的位置。

此外，還可以使用數字顯微鏡和高分辨率攝像機，將觀察結果以數字形式保存，以便后續分析和記錄。這種方法適用于小批量生產和研發階段，但在大規模生產中可能會變得費時費力。

2、利用X射線檢測

X射線檢測是一種非常強大的方法，可以用于查找 PCB 板中的盲埋孔。它通過照射 PCB 板并捕捉反射的X射線圖像來檢測盲埋孔的位置。由于X射線穿透能力強，因此可以檢測到較深層的孔洞，而不僅僅是表面。

X射線檢測具有高度特點，適用于大規模生產環境。然而，它需要設備和培訓有經驗的操作人員，因此在成本和技術要求方面可能會有一些限制。

3、利用熱檢測技術

熱檢測技術是一種使用熱敏感探測器的方法，用于查找 PCB 板中的盲埋孔。在此方法中，通過將熱源置于 PCB 板的一側，并監測另一側的溫度變化，可以檢測到盲埋孔的存在。由于盲埋孔會影響熱傳導，因此它們在檢測過程中會顯示出不同的溫度響應。

如何尋找PCB板中的盲埋孔？選擇合適的方法取決于生產規模、預算和技術要求。無論采用哪種方法，都需要確保 PCB 板的質量和可靠性，以滿足電子設備的要求。在 PCB 制造過程中，盲埋孔的有效查找對于確保電路板的質量和可靠性至關重要。?
